在信息化作戰需求的牽引和雷達軟硬件技術進步的推動下，現代雷達正向體系化、認知化、軟件化、全數字化、高集成化發展。2016年，國外高端研究機構瞄準反恐安檢、隱蔽/低速運動目標檢測、導彈制導、高分辨成像等軍事需求，研究孔徑級同時收發、無源導彈制導、軟件化等雷達新體制，探索視頻率快速成像、小孔徑高分辨成像、極慢速GMTI、高分辨無副瓣波束等雷達新技術，并將“可擴展平面陣列”應用于下一代相控陣?yán)走_(dá)，不斷推動雷達技術進步，拓展雷達應用范圍。

1、美國林肯實驗室

1.1、視頻率隱蔽威脅目標成像系統

該系統基于多基地開關天線陣列對場景進行相位中心柵格采樣，用于合成孔徑雷達處理。圖中上半部分是系統框圖，下半部分是開關天線陣列一部分的圖形。

林肯實驗室網站2016年11月報道，林肯實驗室開發了工作于視頻率（成像速度約10幅/秒）的多基地微波快速成像系統原型，并進行了實驗驗證。該原型系統雷達陣面孔徑可安裝在墻上或走廊中，利用微波輻射能夠穿透衣服和包而被皮膚反射的特性來形成照射目標的微波圖像，同時顯示隱藏的目標。關鍵技術包括多基地陣列采樣、快速成像技術、模塊化設計等。林肯實驗室當前構建并測試了一個部分孔徑版本（0.25m×0.25m），工作于24-28GHz，實驗表明該系統能夠形成高保真三維微波圖像，并將其中隱藏的物體清晰地顯示出來。實驗室當前正將該系統升級為一個1.5m×1.5m的全孔徑，然后進行能力測試和使用案例研究。林肯實驗室視頻率隱蔽威脅目標成像系統將使當前微波系統的成像時間由數秒量級縮短到0.1秒量級，且不要求目標在檢測時保持靜止進行配合，采用COTS硬件成本經濟，在大人流量場所安全檢測中具有重大應用價值和市場前景。

1.2、孔徑級同時收發數字相控陣?yán)走_(dá)

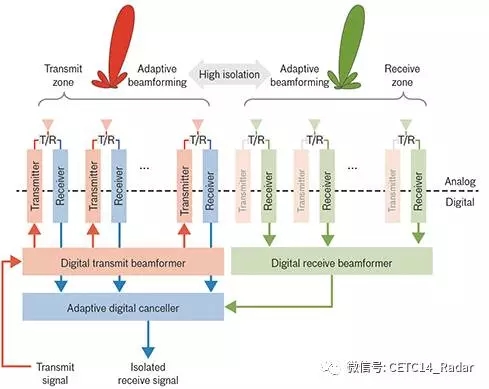

該框圖顯示了數字波束形成和對消是如何應用于孔徑基同時收發相控陣的。收發數字波束形成提供相鄰子陣之間的空間隔離，而數字接收機為每一發射機提供測量基準，使剩余信號和來自接收波束的噪聲進行數字對消。

林肯實驗室網站2016年11月報道，林肯實驗室開發了一種新型單元級數字相控陣架構來支撐同時收發能力，相控陣孔徑被分割成發射子陣和相鄰的接收子陣，收發子陣的尺寸和形狀可根據需要進行動態配置，從而支持各種形式的天線方向圖和整個系統要求的功能，被稱為孔徑級同時收發。孔徑級同時收發利用自適應數字波束形成技術形成高隔離度收發波束，并用其他數字信號處理技術進一步去除接收機中的直達波和噪聲，不需要專用輻射器或前端對消電路。當前，林肯實驗室設計并建造了一個八通道單元級數字相控陣，能夠支持孔徑級同時收發架構。孔徑級同時收發數字相控陣?yán)走_(dá)支持同時多模式、多脈沖重復間隔和低攔截概率波形和多功能陣列，能夠完成不間斷態勢感知和電子戰連續干擾響應，將解決長期困擾雷達、無線通信、電子戰強自擾情況下同頻帶共值收發器不能同時工作的問題。

1.3、將“可擴展平面陣列”（SPAR）應用于新型多功能相控陣?yán)走_(dá)

2016年，林肯實驗室在其新型多功能相控陣?yán)走_(dá)中應用美國美高公司研制的SPAR，大幅降低雷達系統體積、重量和成本，同時提升雷達性能。SPAR具有高度集成、模塊化設計和數字化控制等特點，可取代傳統收發（T/R）組件成為先進相控陣?yán)走_(dá)的天線基本單元，使雷達系統體積大幅減小，整體減重超過50%，裝配成本至少降低30%，適用于更多艦載和機載平臺。

2、英國國防科學技術實驗室

2.1、空中持續監視雷達

2016年4月，在英國國防科學技術實驗室國防企業中心（CDE）的資助下，伯明翰大學將建造一部用于高空平臺的概念驗證雷達系統，用于檢測密集樹叢下的慢速運動目標。該系統名字為SIMITAR（彎刀），是一種多輸入多輸出（MIMO）陣列雷達，通過產生長虛擬陣列降低物理單元數量，并通過提高動目標指示性能和計算效率維持合成孔徑雷達能力，可用于有人或無人平臺。初步工作表明SIMITAR雷達不僅方案可行，可在輕型平臺如高空偽衛星（HAPS）上工作，而且在性能上具有競爭力。研究已經證明該系統能夠檢測密集樹叢中數十公里以外非常慢速運動的目標（約1m/s）。目前，已制造出一部技術演示樣機用于系統測試。

2.2、無源導彈制導雷達

2016年，在英國國防科學技術實驗室國防企業中心的資助下，伯明翰大學將開發試驗樣機驗證無源導彈制導雷達（PAMIR）。伯明翰大學打算使用移動通信和導航衛星系統（國際海事通信衛星和銥星）來評估功率可用程度，并測量海面附近的信號功率密度。初步試驗表明使用這兩種全球衛星通信系統能使雷達系統可靠工作。目前，已開發出來一套試驗演示樣機和處理算法與代碼，并在英國海岸進行了試驗，證明了系統是可行的。將來，將會開發出一種工作于運動平臺的無源制導雷達系統，能夠檢測目標，進行粗略坐標估計，該系統不需要開啟電子支援接收機，也不受紅外或光電傳感器的配合。

2.3、高分辨率3D成像激光雷達

2016年，在英國國防科學技術實驗室國防企業中心的資助下，QinetiQ公司開發了一種“軟件化多功能激光雷達”系統，能夠根據任務需求通過軟件進行功能配置和重構。該雷達能夠完成多個不同的任務，如3D成像、測距、多普勒測量、通信，具有優異的感知靈活性。該系統具有高靈敏度，適用于對傳感器尺寸、重量和功耗要求較高的高空平臺。軟件化多功能激光雷達為持續性監視平臺帶來新的工作能力，例如，盡管傳統3D地圖測繪雷達能夠發現樹叢下的車輛，激光雷達還可以使用震動測量模式確定其引擎是否運行，并可能判別機動車輛的類型。

2.4、小孔徑高分辨成像技術

2016年，在英國國防科學技術實驗室國防企業中心的資助下，SME光譜醫療公司成功演示了使用SAR、光學相干層析以及商用部件的新型成像方法。光學相干層析是一種新興技術，被稱為光學超聲波，SME光譜公司將光學相干層析和SAR進行集成來演示用于空間和國防領域的小孔徑高分辨成像技術。該技術將有希望以更小的孔徑得到更高的分辨率，例如使用小微衛星產生高分辨圖像。

3、美國羅切斯特大學發明可顯著提高雷達分辨能力的新型無副瓣波束方向圖

阿隆索和帕克正在解釋發明的新型高分辨率無副瓣波束方向圖

2016年12月，《光學快報》期刊刊登了美國羅切斯特大學電氣與計算機工程部教授阿隆索（Alonso）和帕克（Parker）發明的新型波束方向圖的文章，能夠給雷達聲納成像帶來前所未有的精細度。該方向圖來自于阿隆索教授發明的一個數學解析解，它產生一束向內崩塌的光波或聲波，在納秒或更短時間內并在該波再次向外擴展之前形成一個非常細的強波束，被稱為針形波束。與傳統波束方向圖的波束形狀在輻射過程中保持不變所不同的是，針形脈沖波束方向圖是不斷縮小的，因此局部性更好、強度更高，具有極好的分辨能力，而且不會產生消耗主瓣能量和造成目標丟失的副瓣。

圓形波前坍塌成無旁瓣針狀功率分布的過程
