在美國，如果要想使用未經FCC認證的無線設備，必須先申請臨時許可，否則是違法行為。2017年3月17日，日本車用電子供應商AlpsElectric 申請了STA 許可證，AlpsElectric 要測試的是名為Ukaza 的車用毫米波雷達，工作頻段為76-81 GHz。這是該頻段毫米波雷達第一次公開測試。在申請中，AlpsElectric 表示，公司想從5 月1 日起陸續測試3,000 臺Ukaza。Alps表示每輛車需要裝配10 組雷達，因此3,000 臺Ukaza 只夠300 輛車使用。

10 天后，通用也向FCC 遞交了類似的STA 許可證申請，它要測試的也是Ukaza 雷達。不過，通用工程師Robert Reagan 在申請中要求FCC 幫忙保密，因?yàn)闇y(cè)試涉及商業敏感信息。顯然，ALPS的毫米波雷達是用在通用汽車上的，這就是通用要打造的300輛的無人駕駛測試車隊（以Bolt EV為基礎打造，擁有兩個Velodyne的32線激光雷達）。

Ukaza 雷達可不是Bolt 的唯一裝備，3 月28 日（通用申請后一天）博世也遞交了自己的STA 許可證申請。博世申請中表示，公司要在客戶的自動駕駛車隊測試中程雷達（77GHz），隨后透過搜集的數據開發新的算法。從申請來看，博世要測試的雷達共有650 組，夠162 輛車使用。每輛車4個，與Alps 公司類似，博世也沒有點出客戶的名字，但給了測試的具體地點，從經緯度來看，這些雷達將在舊金山、底特律和斯科茨代爾測試，唯一橫跨這三地測試的公司只有通用一家。

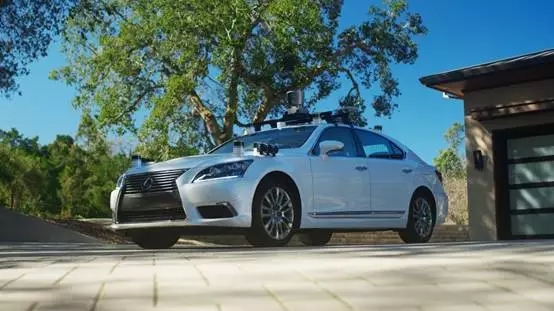

上圖是美國豐田研究院的無人駕駛車，車每側有3個毫米波雷達，推測是博世比較老的透鏡毫米波雷達，每側3個，估計是級聯應用。一臺車用10個毫米波雷達，應該也是級聯應用。

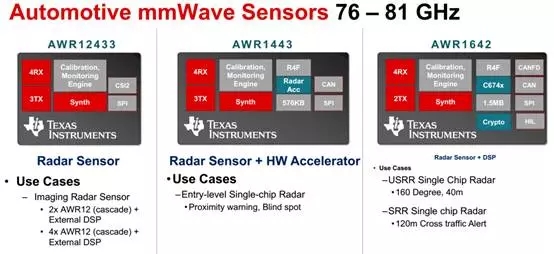

緊接著在5月16日，德州儀器推出了號稱全球精度最高單芯片毫米波雷達傳感器，也就是工作與76-81GHz的AWR1x和IWR1x收發器，然后基于這兩片收發器推出了數個76-81GHz毫米波雷達前端，包括AWR1243、AWR1443、AWR1642。

其中AWR1243明確指出，這是一個圖像雷達傳感器。這就超出大多數人的思維定勢，毫米波雷達怎么能做圖像傳感器。當然這個不是采用SAR合成孔徑的成像雷達。

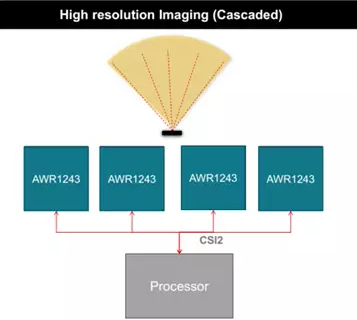

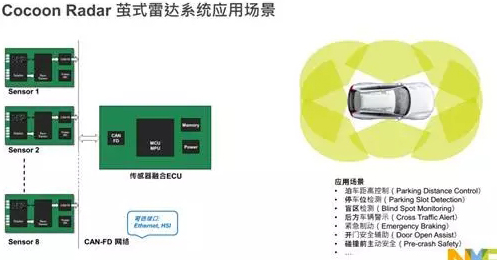

德州儀器不僅說是圖像傳感器，更是在接下來的文檔里將4個AWR1243級聯，達到高分辨率圖像。不過這個還是有點夸張了，德州儀器可能是特別強調級聯雷達的高分辨率，但要說光學圖像級的分辨率還是不可能的。NXP則提出蠶繭式（Cocoon)毫米波雷達概念。也有可能是級聯應用。

用多個雷達像繭一樣把蠶（車）包起來。

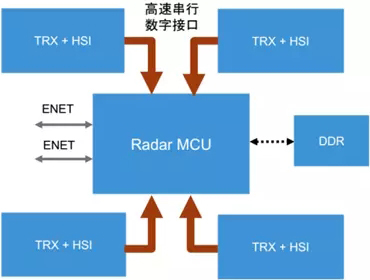

這就是雷達傳感器分布集中式處理，傳感器里只獲取最基本的雷達數字信號，雷達數字信號集中處理，包括物體偵測、追蹤甚至是圖像處理。

76-81GHz雷達的歷史

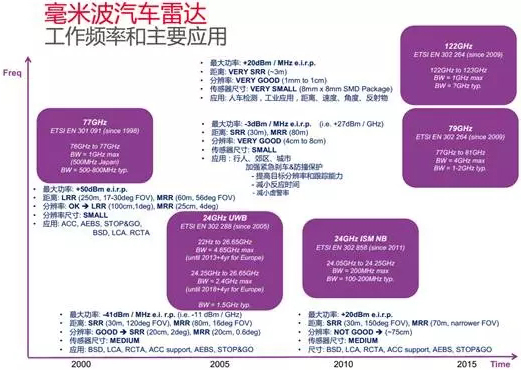

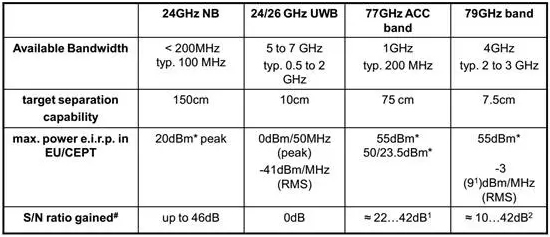

上圖為歐洲的毫米波雷達頻譜標準發展歷程（來源：是德科技）。

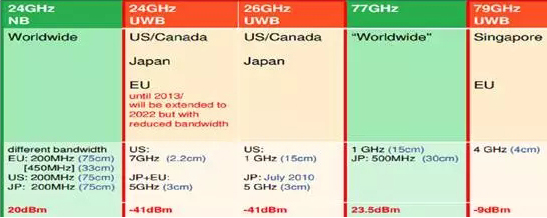

最早毫米波雷達是24GHz的窄帶毫米波雷達，帶寬通常不到200MHZ，精度只有75厘米，目標分離能力只有1.5米，顯然這太低了，即便作為盲點檢測也有點低了。這之后出現了超寬帶24GHz毫米波雷達，帶寬最高達7GHz，精度可達2.2厘米。但是它有一個明顯的缺點，就是發射功率太低，信噪比偏低，發射功率太低意味著探測距離有限，典型的5GHz帶寬的超寬帶24GHz毫米波雷達最大探測距離大約為30米。再有就是干擾風險（Interference Risk），頻率越低，干擾風險越高。窄帶24GHz毫米波雷達的干擾風險是最高的，超寬帶24GHz毫米波雷達略好，77GHz和79GHz就非常好。同時24GHz毫米波雷達的體積也比較大。此外，為了給5G或6G留出足夠的頻譜空間，汽車?yán)走_(dá)也不得不向更高頻率轉移。

為了達到高精度，同時還消除24GHz超寬帶毫米波雷達的缺點，79GHz毫米波雷達出現了 。在WRC-15之前，車載雷達尚沒有全球 統一的頻率劃分，各汽車制造大國的微波車載雷達所使用的頻率主要集中在23-24GHz、60-61GHz和76-77GHz三個頻段。在歐洲，歐盟委員會決定從2013年起，會逐漸將車載雷達的使用頻率24GHz頻段調整到79GHz頻段。美國則使用24GHz和76～77GHz兩個頻段。日本是世界上唯一將車用雷達的頻段確定在60-61GHz的國家，后來又將79GHz頻段作為車用雷達系統的使用頻段。在WRC-15上，將79GHz頻段劃分給無線電定位業務，以支持短距離高分辨率車載雷達的發展。中國剛完成24GHZ的頻譜規劃，77GHz還未有規劃標準。

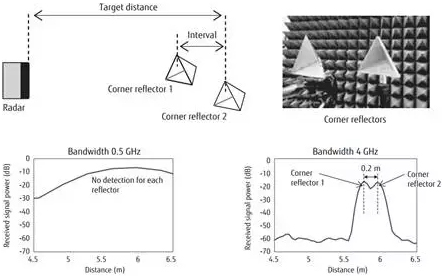

上圖是500MHz帶寬的77GHz FMCW雷達與4GHz帶寬的79GHzFMCW雷達的對比，對于500MHz帶寬的雷達，兩個反射物都檢測不到，79GHz都能檢測得到，并且可以大致推算出兩者間的距離。77GHz的目標分離精度是75厘米，也就是1.5米內的目標會被忽略，因此它只能檢測車輛。

MIMO與級聯

多輸人多輸出系統(MIMO，Multiple input multiple output)原本是控制系統中的一個概念，表示一個系統有多個輸入和多個輸出．如果將移動通信系統的傳輸信道看成一個系統，則發射信號可看成移動信道(系統)的輸入信號，而接收信號可看成移動信道的輸出信號。IM O 雷達的基本含義是：雷達采用多個發射天線，同時發射相互正交的信號，對目標進行照射，然后用多個接收天線接收目標回波信號并對其進行綜合處理，提取目標的空間位置和運動狀態等信息。

MIMO雷達虛擬陣的一個典型應用是用于雷達二維成像，雷達二維成像的距離分辨力 主要取決于雷達信號的帶寬，方位分辨力主要取決于天線的波束寬度。要提高成像的距離分辨力，需要增加雷達信號的帶寬是相對比較容易的。而要提高雷達信號的方位分辨力，需要增大天線或陣列的孔徑，而這在實際中受到多方面因素的限制，有很大的難度。目前廣泛采用的解決辦法是采用合成孔徑技術，在不增加天線物理尺寸的基礎上，得到大孔徑的陣列。與合成孔徑的思想不同，MIMO 雷達是利用多發多收的天線結構等效形成虛擬的大孔徑陣列，獲得方位上的高分辨力。而這種虛擬陣的形成是實時的，能夠避免傳統的ISAR成像中存在的運動補償問題。 故MIMO 雷達在成像應用上有其獨特的優勢。

上圖為德州儀器測試的多片級聯雷達（MIMO）的FFT輸出圖，很明顯通道數越多，精細程度就越高。

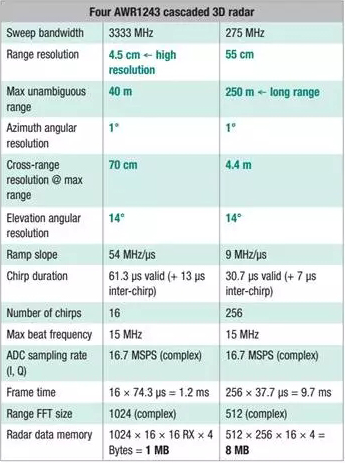

上表為德州儀器4個AWR1243級聯后雷達的參數，遠距離分辨力大大提高，40米處可以做到1度的方位角分辨率，也就是4.5厘米的精度和大約9厘米的物體分離精度。如果是百萬像素45度FOV的攝像頭，那么40米處只有大約20像素的方位角分辨率，無法分清行人和騎行者。MIMO具備很寬的FOV，像德州儀器這種4個級聯的雷達FOV高達192度。而攝像頭的話80度的FOV 都算是廣角了，邊緣處可能有廣角失真。

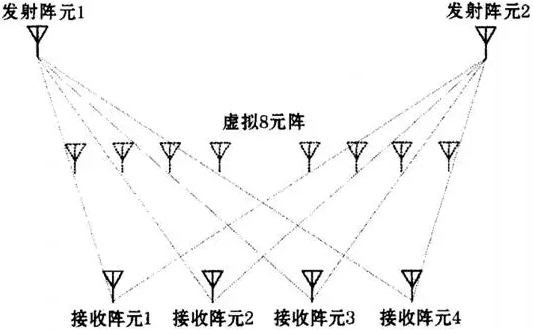

一對發射陣元和接收陣元可以虛擬出一個收發陣元，則對于M發N收的MIMO雷達 ，發射陣元和接收陣元共有M* N對 ，即可以虛擬出M *N個收發陣元 ，其個數一般是遠遠大于N的，從而實現了陣列孔徑的擴展。例如2發4收的MIMO雷達，可以形成8元的虛擬陣列。

德州儀器使用4個3發4收的AWR1243雷達，就是192個虛擬通道（天線或者叫陣列）。

79GHz雷達更適合CMOS RF工藝

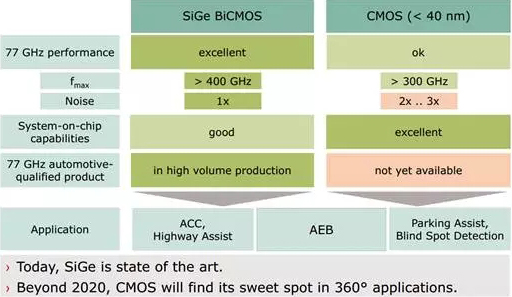

毫米波雷達最突出的優勢是價格低廉，即便是和視覺系統相比價格也不高。同時毫米波雷達是主動型器件，而視覺系統是被動型器件，主動型器件有比較廣闊的挖掘潛力。被動型器件，cmos圖像傳感器自問世以來，整體結構未有變化。而收發器從SiGe轉換為硅基CMOS后，性價比進一步提升。

79GHz很適合多個級聯應用，對價格敏感程度更高，采用硅基CMOS的需求更強烈。早在2013年，松下和富士通就開發了79GHz的硅基CMOS工藝，NXP大約在2015年底推出79GHz硅基CMOS工藝?yán)走_(dá)收發器芯片，為40納米CMOS RF 工藝。

2016年6月，英飛凌和比利時IMEC推出28納米CMOS RF 工藝的79GHz雷達收發器芯片。在2017年2月，老牌模擬IC半導體廠家ADI推出28納米CMOS RF 工藝的79GHz雷達收發器芯片，ADI特別稱之為Drive 360技術，推測也是采用多個雷達級聯。

2017年4月，ADI則與瑞薩展開77/79GHz雷達合作，ADI將使用瑞薩的Autonomy平臺的RH850/V1R-MMCU配合它家的毫米波雷達，據稱這是一款針對毫米波雷達開發的MCU。

標準的無人駕駛系統中，激光雷達是主傳感器，負責3D周邊環境數字建模，提供SLAM。為路徑規劃和自主導航提供基礎。攝像頭主要是識別交通標識。毫米波雷達目前主要是兩點應用，一是檢測目標的移動速度然后與激光雷達融合，激光雷達也可以做到，但是毫米波雷達測速更加方便快捷。二是碰撞預警或避免碰撞。一旦偵測到有碰撞的潛在威脅，加速或減速來避免。可以稱之為360度防撞雷達，這也是未來多個79GHz雷達的典型應用。
