2016年7月14日，Bluetooth SIG發布了涵蓋藍牙資格認證最新測試要求的TCRL-2016-1。TCRL的全稱是Test Case Reference List，即測試用例參考列表，TCRL是藍牙資格認證測試要求的核心參考文件，TCRL中列出藍牙無線技術全部Protocol/Profile/Service的最新測試要求，包括測試標準的版本、測試用例的類型(Category)、測試用例指定的測試平臺(Test Platform)等。通常每年會進行兩次TCRL發布，每次TCRL發布時會將被BTI(藍牙測試和互操作委員會)批準的TSE(測試標準修訂案)寫入新版本的測試標準中并正式發布。TCRL發布后全球所有藍牙資格認證實驗室及服務提供者應當最遲在過渡期截止前按照最新的測試要求進行測試及提供資格認證服務。

本次TCRL發布涉及到RF測試要求的重大更新，考慮到絕大多數采購芯片自行進行硬件設計的產品在藍牙資格認證時均需要進行RF測試，以下分四點說明相關更新。

一、8個BR/EDR RF測試用例由B類升級到A類

以下BR/EDR核心配置中的RF測試用例由原來的B類（Category B）正式升級到A類(Category A):

A類RF測試用例需要使用TCRL中指定的經過驗證的測試平臺(Validated Test Platform)進行測試，并且只能在Bluetooth SIG認可的BQTF/BRTF進行測試。TCRL-2016-1中列出了兩套經過Bluetooth SIG驗證的測試系統可以用于以上所列測試用例的射頻一致性測試。

二、2個4.0/4.1版本的LE RF-PHY測試用例由B類升級到A類

以下4.0和4.1版本LE核心配置中的RF-PHY測試用例由原來的B類（Category B）正式升級到A類(Category A):

A類RF-PHY測試用例需要使用TCRL中指定的經過驗證的測試平臺(Validated Test Platform)進行測試，并且只能在Bluetooth SIG認可的BQTF/BRTF進行測試。TCRL-2016-1中列出了三套經過Bluetooth SIG驗證的測試系統可以用于以上所列測試用例的射頻一致性測試。

三、4.2版本的LE RF-PHY全部測試用例由B類升級到A類

4.2版本LE核心配置中的全部RF-PHY測試用例由原來的B類（Category B）正式升級到A類(Category A)。

4.2版本相較4.0和4.1版本在RF-PHY測試中的最大區別在于LE測試數據包(LE Test Packet)中的有效載荷(Payload)的長度，在4.0和4.1版本中為固定的37個字節; 在4.2版本則為37-255字節，廠商應當確定其藍牙設計實際支持的最大發射有效載荷長度(MAX_TX_LENGTH)及最大接收有效載荷長度(MAX_RX_LENGTH)。4.2版本RF-PHY接收部份的測試用例基于受測藍牙設計實際支持的最大接收有效載荷長度(MAX_RX_LENGTH)計算用于合格判定的PER(誤包率)限值。

A類RF-PHY測試用例需要使用TCRL中指定的經過驗證的測試平臺(Validated Test Platform)進行測試，并且只能在Bluetooth SIG認可的BQTF/BRTF進行測試。TCRL-2016-1中列出了三套經過Bluetooth SIG驗證的測試系統可以用于4.2版本的RF-PHY測試。

四、LE RF-PHY中的靈敏度測試技術更新

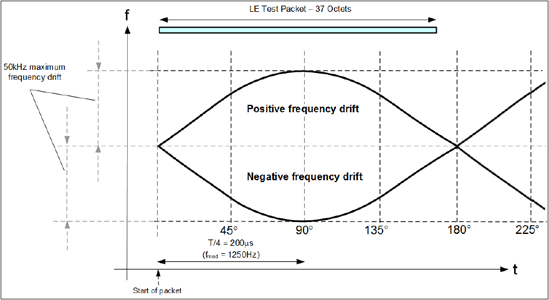

基于經BTI批準的TSE 6395，LE RF-PHY中的靈敏度測試用例(TP/RCV-LE/CA/BV-01-C)進行了技術更新，將靈敏度測試有擾發射(dirty transmitter)中控制載波漂移量(最大為50kHz)的正弦波調制信號由625Hz調整為1250Hz. 最新的有擾發射示意圖如下(參考RF-PHY.TS.4.2.3 Figure 4.6)：

4.0及4.1版本的RF-PHY測試標準是基于37個字節固定長度有效載荷定義靈敏度有擾發射測試的，由于37個字節固定長度有效載荷測試數據包的持續時間為376us，因而采用625Hz的調制信號(T/4 = 400µs)較為恰當。4.2版本中引入了最大為255個字節有效載荷的數據包后測試數據包持續時間最大為2120µs，也就是說在4.2版本中測試數據包持續時間在376µs～2120µs之間，為適應這一變化經過藍牙測試和互操作委員會(BTI)討論并征求了藍牙核心規范工作組(CSWG)的意見后最終將靈敏度有擾發射測試中控制載波漂移量(最大為50kHz)的調制信號更改為1250Hz. 更改后在靈敏度有擾發射測試中EUT(受測產品)承受的載波漂移可能為雙向線性變化，例如：最大接收有效載荷長度(MAX_RX_LENGTH)為90字節的EUT，測試數據包持續時間為800µs，在靈敏度有擾發射測試中將承受0～50kHz～0～-50kHz～0的載波漂移變化，新的測試要求更嚴格了，EUT在接收一個數據包時需要承受±50kHz的載波漂移變化。

以上四點RF測試要求更新在藍牙資格認證中強制執行的過渡期是6個月，過渡期截止日期為2017年1月14日。自2017年1月14日開始這些RF測試要求更新在藍牙資格認證中將強制執行，考慮到測試本身需要一定時間及可能的EUT測試不合格而導致的整改和重測時間實際藍牙資格認證項目應當在過渡期截止日期前符合更新后的RF測試要求以確保產品按時完成認證。

同時需要特別注意的是這些RF測試要求更新對藍牙資格認證中引用模塊RF測試報告的影響，由于自2017年1月14日開始這些RF測試要求更新在藍牙資格認證中將強制執行，因而按更新前的測試要求進行測試的模塊RF測試報告將不能再作為合格測試證據使用，也就是說自2017年1月14日開始所有測試要求有更新的RF測試用例必須按照更新后的測試要求使用經Bluetooth SIG認可的測試系統(Validated Test Platform)進行實際測試。目前未完成Validation的測試系統可按照BTI的統一安排申請認可，經認可后將在下一次TCRL發布時公布。

AGC (鑫宇環檢測)作為藍牙資格認證行業的領導者一直緊密跟進藍牙無線技術及測試要求的更新。AGC的BQE多年以來一直積極參與到藍牙RF測試標準的演進進程中，多次提出TSE并獲得批準，相關技術修改提案已寫入測試標準中。此次TCRL-2016-1測試要求發布后AGC已制定妥善計劃以符合更新后的測試要求，以確保廣大客戶的藍牙資格認證項目不會受到影響。

藍牙資格認證測試要求相關文件(包括TCRL，測試標準，PICS等)可以從Bluetooth SIG官網下載: bluetooth.com/specifications/qualification-test-requirements
