凌力爾特公司 (Linear Technology Corporation) 推出業界首款與一個高采樣率 12 位串行 A/D 轉換器相集成的 40dB 動態范圍、60GHz RMS 檢波器 LTC5587。該數字輸出 RMS RF 檢波器可不受所用調制方法的影響，對高波峰因數信號提供 ±1dB 的測量準確度。該檢波器能在很寬的頻率范圍 (10MHz 至 6GHz) 運行。集成的 12 位 ADC 以高達 500ksps 的采樣率捕獲和數字化檢波器測量值，并通過經由串行 SPI 端口的位流提供數據。該 RF 檢波器用單端輸入運作，且無需外部平衡-不平衡轉換器。其小巧的 3mm x 3mm DFN 封裝提供了一種高度緊湊的解決方案。

LTC5587 在 40dB 動態范圍和整個溫度范圍 (-40°C 至 85°C) 內有 ±1dB 準確度，從而提供了最佳性能。結合 12 位 A/D 轉換器，該器件提供了每位 0.014dB 的測量分辨率。其低功耗非常適合于支持 LTE、W-CDMA、TD-SCDMA、CDMA/2k、GSM/EDGE、WiMAX 等所有標準的蜂窩基站、微微蜂窩和毫微微蜂窩中的應用。其他應用包括 MIMO 無線電、直放站、點到點微波鏈路、采用復雜調制方法的軍用無線電、遠程功率測量、以及便攜式測試和測量儀器。該檢波器在基于 FPGA 的系統中尤其有用，這類系統中不提供 A/D 轉換器。

LTC5587 由單個 3.3V 電源供電。在采樣模式時，其總運作電流為 3mA，從而僅消耗 10mW 功率。當 ADC 處于空閑狀態，其功耗進一步降低一半，從而使 LTC5587 適合于電池供電或便攜式遠程 RF 測量系統。該器件還具有停機功能，從而在停用時消耗不到 10uA 的電源電流。LTC5587 采用小巧的 3mm x 3mm 12 引腳 DFN 封裝，提供了一個占板面積緊湊的解決方案。LTC5587 有現貨供應，千片批購價為每片 5.17 美元。

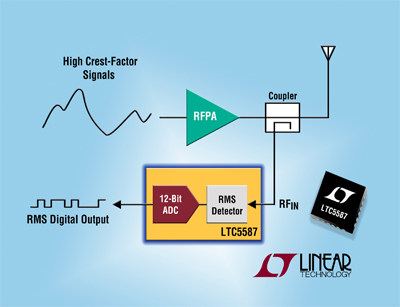

照片說明： 具數字輸出的 6GHz RMS 功率檢波器

性能概要：LTC5587

·         運作頻率范圍                                              10MHz 至 6GHz

·         對數線性動態范圍 (已調信號)

o        在 880MHz                              40dB

o        在 2.14GHz                              37dB

o        在 3.5GHz                               35dB

·         準確的 RF 測量范圍                                   -34dBm 至 6dBm

·         隨溫度變化 (-40°C 至 +85°C) 的準確度        ±1dB

·         集成的 12 位 ADC                                     500ksps 采樣率

·         SPI/MICROWIRE 串行 I/O

·         非常低功耗                                                 10mW (3.3V/3mA)

·         單端 RF 輸入                                             無外部變壓器

·         快速采集時間

o        上升時間                                  2us

o        下降時間                                  8us

·         小巧的封裝                                                 3mm x 3mm DFN
