近日，由中國科學院微電子研究所電子系統總體技術研究室（六室）與深南電路有限公司聯合開發的高密度CMMB模塊研制成功。

　　該模塊，遵循中華人民共和國廣播電視行業標準GY/T 220.1-2006對移動多媒體廣播終端的信道參數規定，經測試能正常接收CMMB電視信號并且電視畫面清晰流暢無馬賽克。測試結果表明，BPSK靈敏度可達到-106.4dBm，QPSK靈敏度可達到-105.9dBm，16QAM靈敏度可達到-107dBm。該CMMB模塊測試指標超過我國廣播電視行業標準GY/T 220.7-2008對接收解碼終端的技術指標要求，達到商業化應用水平。

　　該研究項目由微電子所電子系統總體技術研究室負責CMMB模塊的系統設計，并采用多芯片封裝（MCP）技術進行高密度模塊設計；深南電路有限公司負責高密度LGA基板的制作和CMMB模塊的測試。該模塊采用LGA封裝，總引腳數為50個，在單個模塊內集成了2個裸片（Demodulator和Tuner），1個Crystal和64個電阻、電容、電感。目前，實現如此多器件集成的高密度模塊在我國尚屬首次，并且該CMMB模塊的加工制作全部都基于國產化工藝能力，是國內首款完全國產化的高密度模塊。

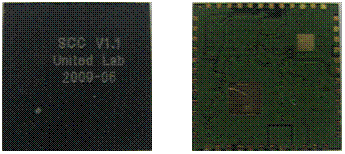

圖1 高密度CMMB模塊

　　高密度CMMB模塊可用于接收UHF頻段（470MHz到862MHz）的中國移動多媒體廣播電視信號，主要面向手機、筆記本、掌上游戲機、MP4、USB接收棒等便攜式設備的移動數字電視和音頻信號的接收。由于高密度CMMB模塊集成了大部分相關的電路和器件，所需外圍電路器件極少，只需搭配天線、外接電源便可直接工作，搭配USB Controller便可實現USB電視棒的功能，大大降低了手持式CMMB設備的成本和面積。

圖2 模塊功能框圖

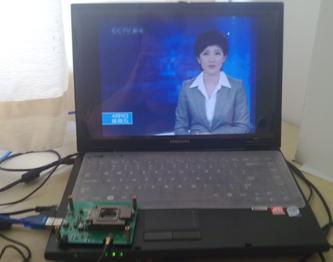

圖3 CMMB電視棒播放電視畫面
