AV3629D微波矢量網絡分析儀是四十一所在多年研制經驗和技術積累基礎上推出的一款新品，可滿足微波網絡日益增長的測試需求。整機具有快速掃描、大動態范圍、低跡線噪聲和高穩定性等特點，采用嵌入式計算機模塊和Windows操作系統組成的軟硬件平臺、高度集成的激勵信號模塊和四通道幅相混頻接收模塊、功能強大的誤差修正校準軟件，可實現45MHz～20GHz頻率范圍內網絡S參數的快速、精確測量，廣泛應用于元器件、雷達、航天、通信等領域。
主要特點：
◆ 具有頻響、單端口、響應隔離、全雙二端口SOLT、全雙二端口TRL校準等多種校準方式
◆ 具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式
◆ 具有多達32個顯示窗口，每個窗口同時顯示多達8條軌跡
◆ 具有USB、GPIB、LAN、標準并口和VGA顯示接口
◆ Windows XP操作系統，中文菜單，兼?zhèn)溆⑽牟藛芜x項
◆ 系統動態范圍大
◆ 功率掃描范圍寬
◆ 8.4英寸真彩色高分辨率LCD顯示
◆ 具有多種選件：時域測量選件、源通道內置程控衰減器選件、測試裝置可配置選件

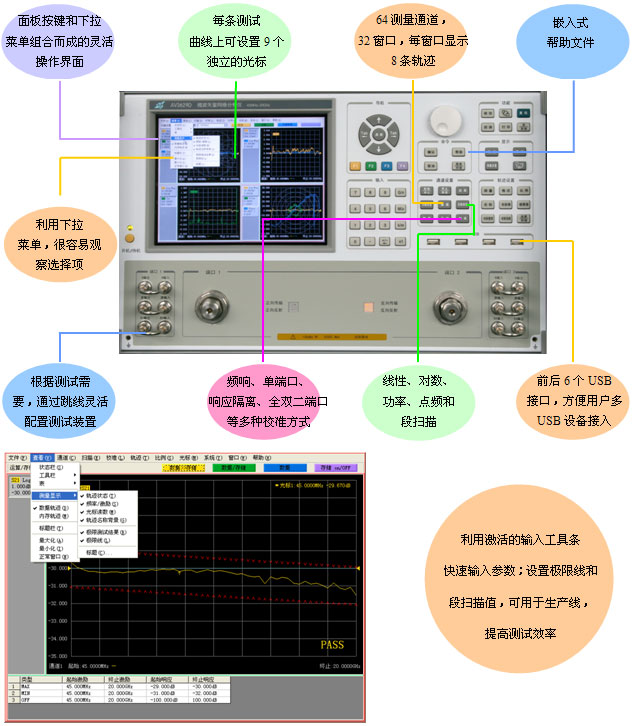

直觀的用戶界面便于操作，還可提高測試效率
利用面板按鍵、鼠標或兩者的組合可有效引導分析儀的使用，在Windows環境下操作快速、直觀，提高了工作效率。

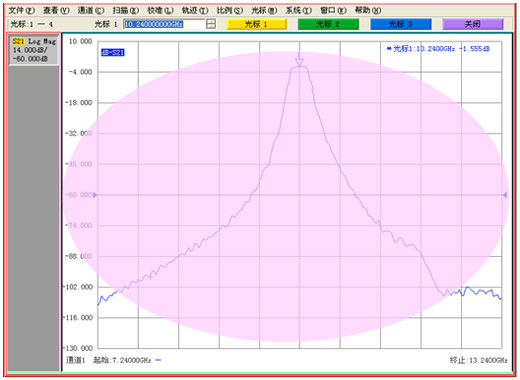

大動態范圍
采用基波混頻提高了動態范圍，可滿足用戶不斷增長的測試需求。

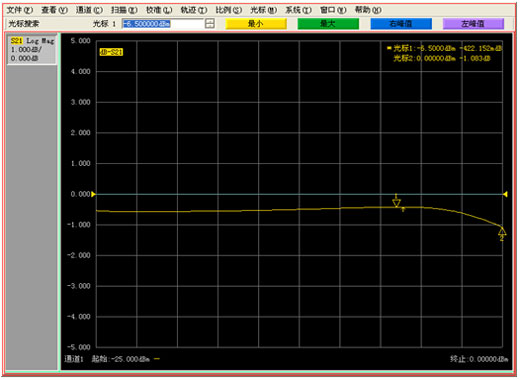

功率掃描
功率掃描范圍高達25dB，會同源通道衰減器選件可方便測量和表征放大器的增益壓縮特性。

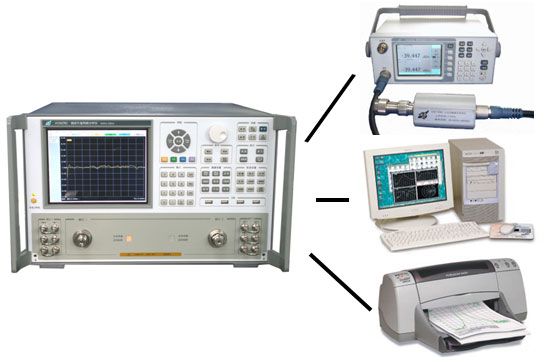

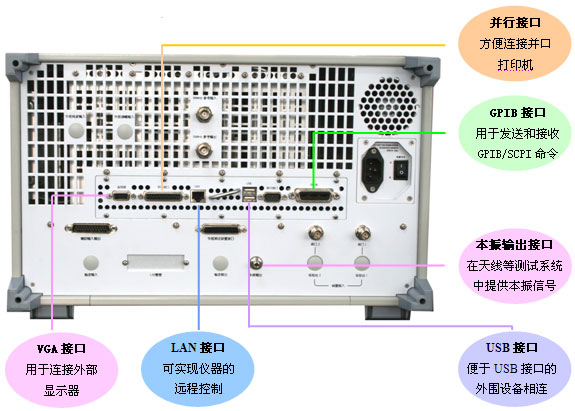

外設接口豐富，靈活實用
采用兼容PC的嵌入式計算機模塊和Windows操作系統組成的軟硬件平臺，實現了測試儀器和個人計算機的完美結合。用戶可以利用豐富的I/O接口，包括GPIB、USB、LAN和并行接口，實現數據通訊的最佳選擇。

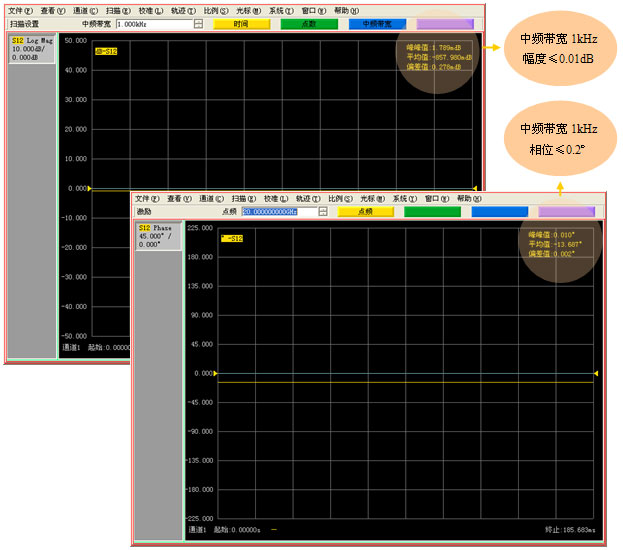

跡線噪聲小，提高測量精度
跡線噪聲小，大大提高了測試精度，可滿足用戶精確測量的需要，特別有助于小插損器件的精確測量。

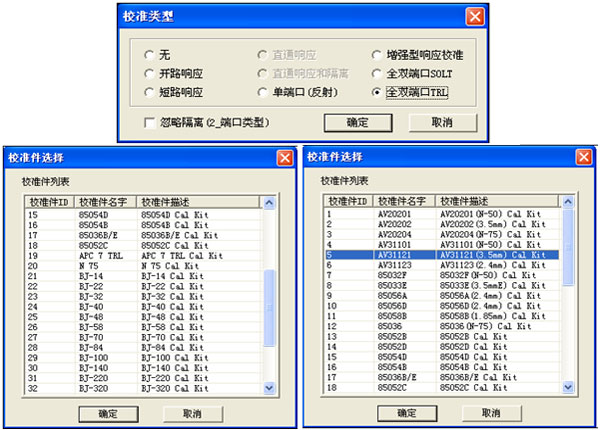

校準類型靈活可選，兼容多種校準件
具有響應校準、響應與隔離校準、單端口校準、全雙端口SOLT校準、全雙端口TRL校準等多種校準類型，可選擇同軸3.5mm校準件、N型校準件以及波導等多種校準件，方便不同接口器件的測試。

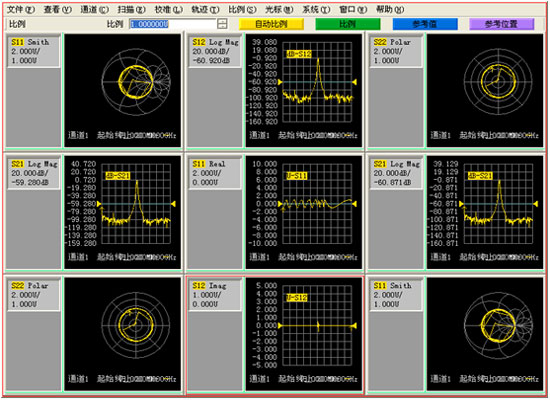

多窗口顯示所有測量通道
具有多通道和多窗口顯示功能，可實現多條掃描曲線的同時顯示，結果觀測更加直觀，使用更加方便。最多支持64個通道，最多可同時顯示32個測量窗口，每個窗口最多顯示8條軌跡。
自動化測試在測試過程中可節省大量時間，利用靈活的自動化環境能夠有效降低測試成本：
利用SCPI命令對矢量網絡分析儀進行控制，完成自動化測試
直接從矢量網絡分析儀或外部PC機通過LAN或GPIB接口執行代碼，網絡分析儀可作為測試系統主控機
應用程序可直接在網絡分析儀上運行，無需外部PC機

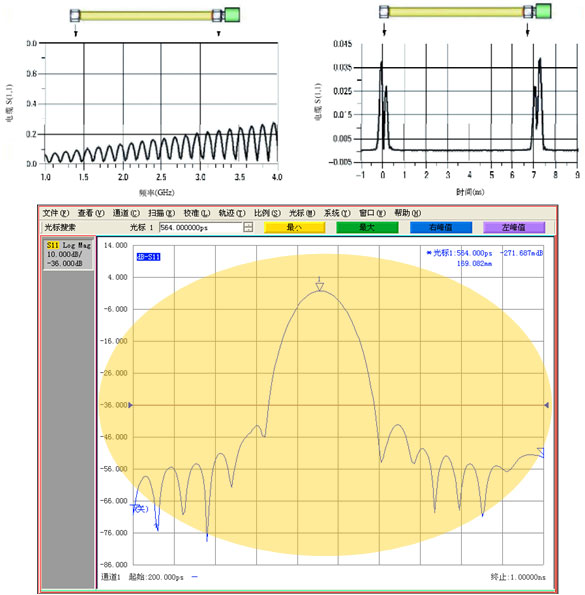

時域分析可對設計進行全面表征
時域測量選件可方便實現測量結果頻域和時域之間的切換，用之確定器件、夾具或者電纜中的不連續點位置，實現故障精確定位。

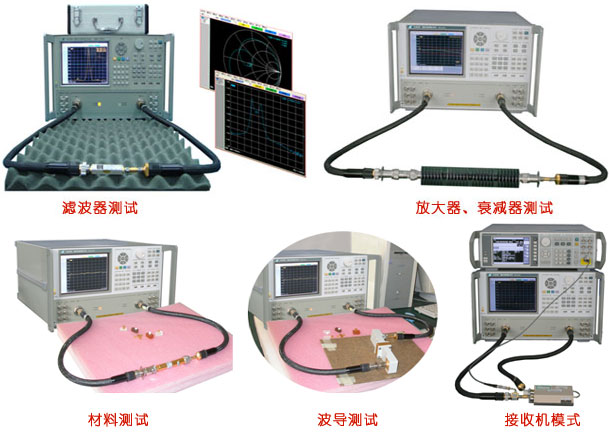

典型應用
AV3629D微波矢量網絡分析儀一次測量可同時獲得被測微波網絡的幅度、相位和群時延特性，其卓越性能和強大測量功能可滿足諸多微波網絡特性的測量需求。廣泛應用于微波元器件、組件和部件的S參數測試等領域。
技術規范
| 頻率范圍 | 45MHz～20GHz |
| 頻率分辨率 | 1Hz |
| 頻率準確度 | ±1ppm(23℃±3℃) |
| 輸出功率 設置范圍 | -25dBm～0dBm(標準配置) -75dBm～0dBm(源通道內置程控衰減器選件) |
| 系統動態范圍¹(db) (標準配置) |
45MHz～500MHz 90 500MHz～2GHz 115 2GHz～10GHz 116 10GHz～20GHz 117 |
| 系統動態范圍¹(db) (源通道內置程控衰減器選件) |
45MHz～500MHz 88 500MHz～2GHz 113 2GHz～10GHz 114 10GHz～20GHz 115 |
| 反射跟蹤²(db) | 45MHz～2GHz ±0.10 2GHz～10GHz ±0.05 10GHz～20GHz ±0.05 |
| 傳輸跟蹤²(db) | 45MHz～2GHz ±0.105 2GHz～10GHz ±0.05 10GHz～20GHz ±0.10 |
| 有效方向性²(db) | 45MHz～2GHz 44 2GHz～10GHz 44 10GHz～20GHz 40 |
| 有效源匹配²(db) | 45MHz～2GHz 38 2GHz～10GHz 30 10GHz～20GHz 30 |
| 有效負載匹配²(db) | 45MHz～2GHz 44 2GHz～10GHz 44 10GHz～20GHz 40 |
| 有效方向性³(db) | 45MHz～2GHz 46 2GHz～10GHz 46 10GHz～20GHz 42 |
| 有效源匹配³(db) | 45MHz～2GHz 40 2GHz～10GHz 32 10GHz～20GHz 32 |
| 有效負載匹配³(db) | 45MHz～2GHz 46 2GHz～10GHz 46 10GHz～20GHz 42 |
| 掃描時間(掃描點數為201點) | 中頻帶寬 35kHz：≤250ms 10kHz：≤260ms 1kHz：≤2.5s 300Hz：≤3.0s 100Hz：≤4.5s 30Hz：≤8s 10Hz: ≤24s |
| 測量點數 | 1～16001 |
| 中頻帶寬 | 最小1Hz，最大40kHz，以1、2、3、5、7步進，共計29種 |
| 端口接頭形式 | 3.5mm(陽頭)，系統阻抗50歐姆 |
| 測量端口數 | 2個 |
| 測量接收機數 | 4個 |
| 可配置的測試裝置 | 選件 |
| 參考電平幅度設置 | 設置范圍：±500dB，設置分辨率：0.001dB |
| 參考相位設置 | 設置范圍：±500º，設置分辨率：0.01º |
| 時基參考輸入 | 輸入頻率：10MHz±10Hz，輸入電平：-15～+20dBm |
| 時基參考輸出 | 輸出頻率：10MHz±10Hz，輸出電平：+13dBm±4dB |
| 數字接口 | USB接口、RS232串口、GPIB接口、標準并口、VGA接口、LAN接口 |
| 本振輸出(選件) | 頻率：1GHz～20GHz，功率：-3dBm～+7dBm(典型值) |
| 操作系統 | Windows XP |
| 顯示方式 | 8.4 英寸高亮度液晶 |
| 測量域 | 頻域、時域(選件) |
| 外形尺寸 | 寬×高×深：478mm×284mm×545mm |
| 功耗 | ≤330W |
| 重量 | ≤33kg |
| 1. 測試條件為：功率設置0dBm，中頻帶寬1Hz，平均8次；標準配置下2~20GHz系統動態范圍典型值可到-120dB；環境溫度為23℃±3℃ 2. 測試條件為：功率設置-5dBm，中頻帶寬10Hz；采用AV31121或Agilent 85052D校準件，戈爾FB0HA0HB025.0/ FB0HA0HC025.0或Agilent 85131F測試電纜；環境溫度為23℃±3℃ 3. 測試條件為：功率設置-5dBm，中頻帶寬10Hz；采用Agilent 85052B校準件，戈爾FB0HA0HB025.0/ FB0HA0HC025.0或Agilent 85131F測試電纜；環境溫度為23℃±3℃ |
訂貨信息
主機：AV3629D微波矢量網絡分析儀
標配：三芯電源線1根、USB鼠標1只、用戶手冊2本、隨機編程光盤1張
選件：
| 序號 | 名稱 | 型號 | 數量 | 說明 |
| 1 | 3.5mm校準件 | AV31121 | 1套 | 用于整機校準 |
| 2 | 測試電纜 | FB 0HA 0HB025.0 | 1根 | 用于整機測量 |
| 3 | 測試電纜 | FB 0HA 0HC025.0 | 1根 | 用于整機測量 |
| 4 | N型校準件 | AV31101 | 1套 | 用于整機校準 |
| 5 | 3.5mm/7mm測試電纜 | FB 0HA 0HD025.0 | 2根 | 用于整機測量 |
| 6 | 時域測量選件 | 用于時域測量，可確定器件、夾具或電纜中不連續位置并進行分析。 | ||
| 7 | 源通道內置程控衰減器選件 | 2個 | 可以將端口設置功率范圍擴展到-75dBm，用于端口功率的擴展。 | |
| 8 | 本振輸出選件 | 可以輸出寬帶掃頻信號，在天線等測試系統中提供本振信號。 | ||
| 9 | 測試裝置可配置選件 | 在前面板配置靈活的跳線，可以把諸如放大器、衰減器等 測試器件接入網絡儀，并提供內部接收機直接輸入口 |
