背景
當前通信技術日新月異，CDMA2000，WCDMA等3G技術商用正酣，LTE，OFDM各種新技術又嶄露頭角。無論是正在大規模商用的3G技術，還是已經有的LTE,OFDM產品，都有一個共同的特征——多載波。而多載波信號必然帶來高峰值因數或高峰均比。射頻工程師的挑戰來了，即如何準確測量輸出功率和提高功率放大器的效率PAE。
為了幫助射頻工程師迎接該挑戰，Hittite公司給出了創新性解決方案，推出具有包絡跟蹤功能的均值檢波器HMC1021LP4E,為其陣容強大的功率檢波器家族新添一員干將。HMC1021LP4E提供兩種輸出形式，即RMSout均值輸出和ETout包絡輸出。其中RMSout可以準確的測量輸入信號的均值，而ETout則可以測量輸入信號的包絡，利用ETout的輸出控制放大器的電源供給，則可以提高功率放大器的效率PAE。

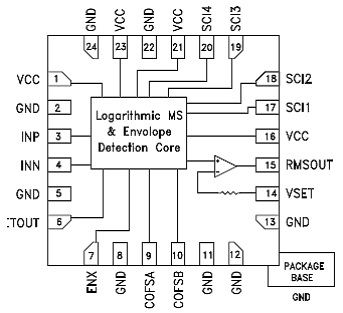

HMC1021LP4E簡介
HMC1021LP4E可以工作在DC-3.9GHz，動態范圍高達70dB，可檢測包絡帶寬高達150MHz。可應用在發射通道功率控制，接收鏈路自動增益控制等。其包絡跟蹤功能又使其可以用來提高功率放大器的PAE和線性。無論對于3G技術還是LTE,OFDM技術，HMC1021LP4E都是功率檢波的理想之選。
三：使用介紹

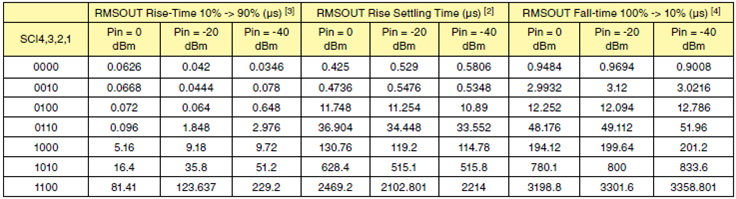

1，測試輸入信號的均值功率 用儀表讀取RMSout管腳的電平值。紋波響應和上升沿下降沿時間響應上，Hittite公司創新地引入了軟件調試方法，將傳統的改變外部電容的方法，改用軟件設置SCI值來實現的方式，將工程師從繁雜的硬件調試工作中解脫出來，提高了工作效率。而且Hittite給出了SCI值和響應時間的如下圖表供客戶參考。
另外RMSout輸出曲線的截止點和斜率也可以調整。在RMSout和Vset端選擇合適阻值的電阻可以改變輸出曲線的斜率，而改變Vset端的直流電壓可以調整輸出曲線的截止點。

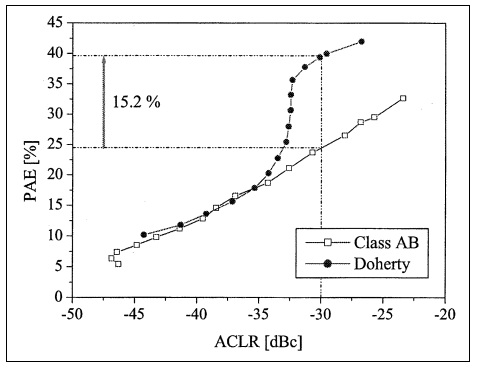

2，跟蹤輸入信號的包絡 ETout輸出，可以跟蹤輸入信號的包絡，當利用該輸出來控制功率放大器的電源，可以提高功率放大器的PAE，降低電源的功耗。當前基站廠家采用的主流Doherty技術，用以提升功率放大器的PAE。若將包絡跟蹤與輔助放大器的電源供給相結合，則可以進一步提升功率放大器的PAE。下圖是利用包絡跟蹤優化了的Doherty放大器與傳統的Class AB放大器PAE的比較。可以看到，在ACLR都為30dBc的情況下，取得15.2%的效率提升，效果非常顯著。
3，Layout的注意事項 射頻輸入端耦合電容盡量靠近IN+ ,IN- 管腳；芯片的地焊接在PCB上有過孔的射頻地，要良好散熱；芯片的地要與射頻地連通；加電源管腳的去耦電容盡量靠近芯片的電源管腳。
樣品及評估板現在已經可以提供，詳情請聯系Hittite中國區授權代理商世強電訊。
