能量收集技術能夠將芯片從外界收集的能量轉化成電能以驅動小型系統。我們的周圍環境存在各種形式的能量，如無線電波、余熱、消費者的動能以及風能和太陽能，大自然為我們免費提供這些能量，而且沒有二氧化碳或其它污染物排放。電池或外部電源會提高設計成本，產生尺寸和重量限制，或使安裝變得復雜化，因此，這項節能技術可讓設計人員節約這些資源。由于無需設備電源線、無需為電池充電或更換電池，能量收集技術有望降低設備的保養成本，因此，這項技術正受到消費者的廣泛關注。

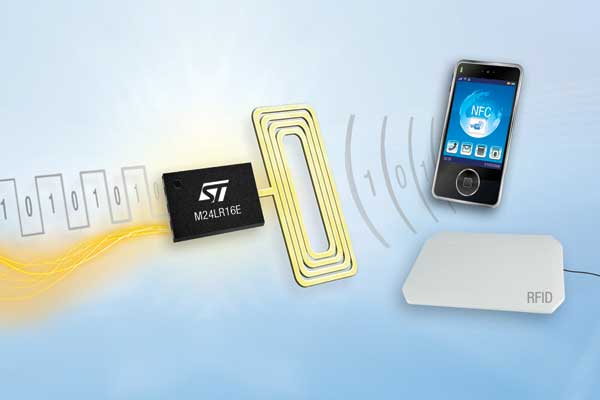

意法半導體的雙接口存儲器，包括新推出的16-Kbit產品，配備1個低功耗的I2C接口和1個13.56-MHzISO15693非接觸式無線射頻接口。這個射頻接口可收集周圍RFID電子標簽讀寫機發射的無線電波，并將收集的無線電波轉化成輸出電壓，驅動其它的電子元器件。
EEPROM的收集能量功能將催生新的微型化電子元器件。意法半導體成功地實現了M24LR16E無線存儲器的能量收集功能，這款芯片利用收集的能量點亮了LED指示燈，以及為無電池的STM8LDiscovery評估板供電。其它的潛在目標應用包括電子文件產品，如電子貨架標簽、工業自動化、感應與監視系統以及個人保健產品。
意法半導體存儲器產品部總理BenoitRodrigues表示：“開創性的M24LR16E將加強意法半導體雙接口存儲器產品組合，為消費者提供新的存儲容量選擇，同時還提供一個從外界收集能量的方法，讓電子產品實現創新的應用。這款新產品擴大了意法半導體的創新高科技產品綠色能源解決方案組合，有助于人類社會的可持續發展，提高人們的生活品質。”
現有的M24LR64系列均為64Kbit的雙接口無線存儲器，而新產品M24LR16E是16Kbits的非易失性EEPROM存儲器，為消費者增加了一個低容量的存儲器選擇。目前電子標簽RFID技術被廣泛用于供應鏈，ABIResearch的研究數據報告顯示，截至2015年，配備NFC技術手機的年銷售量將超過5億，因此，意法半導體預計將會有更多的消費者使用RFID/NFC兼容的設備。
M24LR16E的主要特性：
•16-KbitEEPROM用戶存儲器
•40年數據保存期限，100萬次擦寫周期
•13.56MHz射頻接口，兼容下列讀寫設備：
o射頻識別（RFID）讀寫機
oISO15693NFC（近距離通信）設備
•400kHz低功耗I2C接口
•1.8V到5.5V電源電壓
•Vout模擬輸出（能量收集）
•射頻（RF）狀態數字輸出
M24LR16E現已投入量產，封裝采用SO8、TSSOP8或MLP8貼裝。新產品可按照客戶要求提供裸片。
詳細技術信息
意法半導體的雙接口存儲器是EEPROM非易失性存儲器，用于存儲系統參數、外部輸入數據或軟件代碼。每款產品均配備兩個不同的接口，1個I2C串行接口和1個無線射頻接口，其中射頻接口兼容ISO-IEC15693RFID13.56MHz射頻標準和ISO15693NFC系統。該存儲器能夠像標準串口EEPROM一樣通過串行通信接口與主機系統器通信，消費者也可使用RFID讀寫機或手機直接讀寫存儲器。無線通信需要一個天線可在印刷電路板上被簡易蝕刻。
芯片內置一個數據保護機制，包括32位密碼保護，防止數據安全受到威脅，如意外覆寫和非法訪存或篡改數據。
新產品M24LR16E增加一個電源管理電路，能夠收集外界的能量并轉換成電能，通過一個輸出引腳向印刷電路板上的其它器件供電。標稱輸出電壓范圍為1.7V至2.3V，讓存儲器能夠驅動多種類芯片，包括低壓CMOS芯片。
驅動外部器件的有效電量與多種因素有關，如讀寫機的射頻功率、讀寫機與存儲器所連天線的距離，以及讀寫機與存儲器天線的相對尺寸。在射頻讀寫或近距離通信范圍內，如射頻功率足夠強，消費者可使用1個RFID芯片驅動多個設備。EEPROM的能量收集模式可打開或關閉，通過設置一個內部寄存器可在300µA至6mA范圍內調整最大輸出電流。
為了演示雙接口M24LR16EEEPROM的能量收集功能，意法半導體已發布ROBOT-M24LR16E-A評估板。
關于意法半導體
意法半導體（STMicroelectronics；ST）是全球領先的半導體解決方案提供商，為各種應用領域的電子設備制造商提供創新的解決方案。憑借公司掌握的大量技術、設計能力和知識產權組合、戰略合作伙伴關系和制造實力，意法半導體矢志成為多媒體融合和功率應用領域無可爭議的行業領袖。2010年，公司凈收入為103.5億美元。詳情請訪問意法半導體公司網站www.st.com
