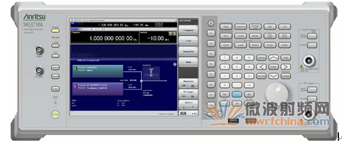

安立公司（Anritsu）已成功開發矢量信號源新機型MG3710A。并且于2012年4月4日開始正式銷售。





矢量信號源MG3710A可以輸出頻率最高6GHz的射頻信號，完全可以滿足各種移動通信系統、WLAN系統、數字廣播系統、汽車電子及公共業務中所使用的窄帶無線通信系統等的收發特性測試測量需求。





安立公司（Anritsu）此次發布的MG3710A最多可搭載兩個射頻^[※1]輸出端口。單個射頻端口可以同時輸出兩種射頻調制^[※2]信號，兩個射頻端口最多可以同時輸出四種射頻調制信號。對于通常需要多臺矢量信號源才能滿足的測試測量需求，使用一臺MG3710A就可以滿足。



目前，無線移動終端除了需要支持LTE/W-CDMA等無線通信制式外，還增加了對ISDB-T和WLAN等信號的支持，實現多制式多系統化。除此之外，作為L(zhǎng)TE下一代標準的LTE Advanced^[※3]，除了采用了MIMO^[※4]技術以外，將不同頻率波段的多個載波^[※5]進行集束，實現通信速度高速化的載波聚合^[※6]功能也已成為關鍵技術之一。

因此，現在無線通信系統的開發及制造都越來越多的需要多個載波信號。



安立公司（Anritsu）開始銷售的矢量信號源MG3710A，單臺儀器就可以實現最多四載波的射頻信號輸出，從而大大降低多制式多系統的移動終端，基站等的開發和制造成本。



目前，無線移動終端的多制式多系統化發展迅猛，最先進的機型除了支持LTE/W-CDMA外，還支持?jǐn)?shù)字廣播的ISDB-T，WLAN和GPS等多種功能。并且，蜂窩基站也同時發展到對LTE，W-CDMA和GSM等多系統的支持。除此之外，作為L(zhǎng)TE下一代標準的LTE Advanced，除了MIMO技術外，將不同頻段的多個載波進行集束，將頻率波段進行寬波段處理，實現通信速度高速化的載波聚合功能也已成為關鍵技術之一。

因此，在對上述通信系統進行測試測量時都需要使用多載波多制式的射頻調制信號。

基于以上情況，安立公司（Anritsu）開發出了基于原矢量信號源的升級換代產品MG3710A。

MG3710A最多可同時輸出四載波的射頻調制信號。這樣，單臺MG3710A就能夠輸出多制式多系統的射頻信號，滿足無線移動終端、基站設備和下一代無線通信標準LTE Advanced等的測試測量需求。



MG3710A可以輸出的頻率范圍是100kHz～2.7GHz、100kHz～4GHz、100kHz～6GHz，支持輸出各種移動通信系統（LTE，W-CDMA，GSM，CDMA2000等），WLAN，數字廣播設備，窄波段無線通信系統等測試測量所需要的射頻信號。



MG3710A最多可以選配兩個射頻輸出端口。由于單個射頻端口可以同時輸出兩種不同調制的射頻信號，所以雙射頻端口可以最多同時輸出四種不同調制的射頻信號。完全可以滿足多制式多載波系統的測試測量需求。

　

■可產生豐富的射頻調制信號

MG3710A在LTE的基礎上，還標配有支持第三代無線通信技術的W-CDMA/HSPA、CDMA2000和第二代無線通信技術的GSM、PDC，以及WLAN、Bluetooth^®、數字廣播ISDB-T等的波形模式。可通過選擇所需的波形模式來輸出測試所用信號。除此之外，使用購買了許可證的IQproducer，可以產生任意的波形模式，滿足研發測試測量所需要的射頻信號。



■支持MIMO和載波聚合功能

HSPA和LTE采用MIMO技術，從而實現無線通信的高速化。并且，針對未來1GHz下的高速通信，LTE-Adavance的載波聚合功能，作為關鍵技術已經取得了較大的進展。

MIMO和載波聚合的測試測量都需要多個射頻信號，利用MG3710A雙射頻端口和四基帶發生器的功能可以大幅降低矢量信號源的設備成本。



■優異的通用性

MG3710A與原機型MG3700A相比，對基本性能方面進行了強化，提升了ACLR^[※7]、SSB相位噪音^[※8]等射頻性能。從而能夠輸出更高性能的射頻信號，對于向?qū)拵Щl(fā)展的移動通信系統，汽車電子和數字公共業務用無線等窄帶通信系統，都能夠靈活應對。



■可根據用途進行功能配置

MG3710A的射頻輸出端口數量和輸出頻率范圍可以根據客戶的需要進行靈活的配置。此外，BER^[※9]測定功能和AWGN^[※10]發生器等同樣為選配，客戶可以根據自己的測試測量需要，選擇更適合自己的MG3710A的功能。



■目標市場：無線移動終端、通信設備、基站、電子零部件生產廠家等

■用途：支持多系統的智能手機/移動終端及基站設備，WLAN和Bluetooth^®設備，數字廣播設備，汽車電子，公共業務用無線通信設備的研發、制造和維護
