凌力爾特公司 (Linear Technology Corporation) 日前推出 15.5dB 增益構件 LTC6431-15，該器件可在 50Ω 環境中及 20MHz 至 1GHz (乃至更高頻率) 范圍內實現高動態范圍。該器件采用先進的 SiGe 工藝制造，有兩個性能級版本。在 240MHz 時，A 級版本 OIP3 的典型值是 47dBm，并經過全面測試，保證最小值為 44dBm。噪聲指數為 3.33dB，其對應于一個 1nV/√Hz 的輸入參考放大器噪聲。功耗低于 450mW。低噪聲與低失真的組合可提供高性能中頻通信和 CATV 應用所需的寬動態范圍。



凌力爾特公司信號調理和高頻產品副總裁 Erik Soule 表示：“LTC6431-15 是凌力爾特的首款 RF 型增益部件，其獨特之處是采用 SiGe 工藝實現了 GaAs 級的性能。結果是獲得了出眾的 AC 性能、卓越的可重復性、以及整個溫度、電源電壓、頻率和輸出功率范圍內的穩定性。”



LTC6431-15 易于使用。這款器件可實現無條件穩定，且輸入和輸出在內部匹配至 50Ω，因此所需的外部組件僅為 DC 隔離電容器和一個 RF 偏置扼流圈。該器件用單一 5V 電源工作，提供高于 2V 的線性輸出擺幅。P1dB 的典型值為 20.6dBm，線性度保持到 17dBm 輸出功率。

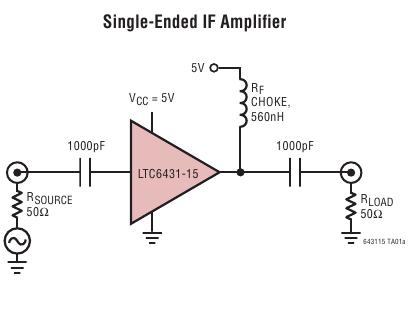

典型電路

LTC6431的特點
20MHz 至 1700MHz 帶寬
15.5dB 功率增益

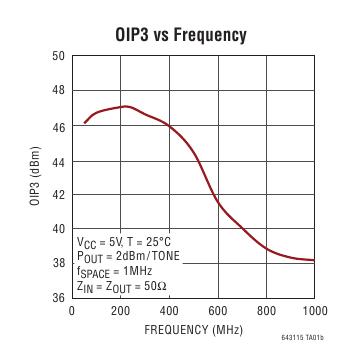

在 240MHz 時具有 47dBm OIP3 (驅動一個 50Ω 負載時)
在 240MHz 時 NF = 3.33dB
1nV/√Hz 總輸入噪聲
在高達 1.2GHz 頻率下 S11 < -15dB
在高達 1.2GHz 頻率下 S22 < -15dB
> 2VP-P 線性輸出擺幅
P1dB = 20.6dBm
DC 功率 = 450mW
50Ω 單端操作
不易受到 VCC 變化的影響
A 級器件在 240MHz 頻率下進行了 100% 的 OIP3 測試
輸入 / 輸出在內部匹配至 50Ω
單 5V 電源
可實現無條件穩定



LTC6431應用
單端 IF 放大器
ADC 驅動器
CATV
