UniTRX 芯片組可取代多達 14 個分立器件，為多標準射頻設計節省50%以上的電路板空間和功耗



9月21日，致力于存儲網絡、光網絡以及移動網絡半導體解決方案創新的PMC®公司（納斯達克代碼：PMCS）于2012年中國國際信息通信展覽會期間現場展示了專為下一代宏基站設計的業內集成度最高、功耗最低的射頻收發器芯片組。PMC 的新型UniTRX™芯片組可替代最多 14 個分立器件，為近似的多標準基站的射頻設計節省至少 50%的電路板空間和功耗。該芯片組滿足了多標準宏基站的性能需求，并簡化了密集型 MIMO（多入多出）無線電裝置的設計，如有源天線系統。

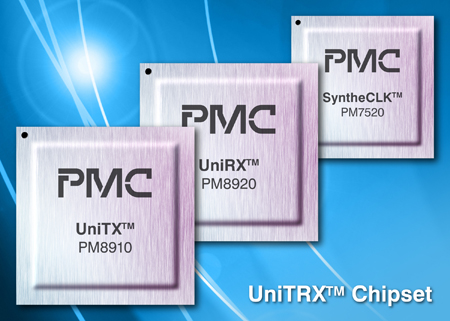

UniTRX芯片組包括三個集成單片 CMOS器件：

·  UniTX™是專為多標準、寬帶無線電設計開發的雙發射器 RFIC。該器件支持 JESD204B 接口，包括高性能數據轉換器，并具備小信號射頻功能，如模擬正交調制器和本機振蕩器。該器件還集成了反饋采樣通道，以支持?jǐn)?shù)字預失真（DPD）和一個用于控制校準的嵌入式處理器。

·  UniRX™是專為多標準、寬帶無線電設計開發的雙接收器 RFIC。該器件支持 JESD204B 接口，包括高精度的模擬—數字轉換器，并具備小信號射頻功能，如混頻器和本機振蕩器。該器件還配有一個嵌入式處理器，用于控制和校準。

·  SyntheCLK™是一款集成了抖動衰減器的低相噪時鐘合成器。該器件集成了高性能的 PLL 和 VCO，可調節并重置精準的系統時鐘；此外，可配置的低噪音輸出將時鐘分布于整個無線電模塊。



PMC 公司副總裁兼寬帶無線產品事業部總經理孫崇德表示：“除了能耗和空間優勢以外，UniTRX 芯片組內置了集成處理器，可通過軟件配置和監控?zé)o線電發送以及接收的路徑。 這些功能可助力領先的無線設備供應商開發出通用無線電平臺，用于不斷擴大的產品系列。”



UniTRX芯片組專為支持運行頻率范圍在 400 MHz至 4 GHz的寬帶模塊而設計，且符合 MC-GSM、cdma2000®、WCDMA 和 LTE 等多標準宏基站收發器的性能標準可滿足 。該芯片組擁有高集成度和低功耗，可適用于單扇區的無線電模塊設計，并且可為 MIMO 應用進行擴展，如有源天線系統。UniTX 除了支持中頻（IF）無線電架構外，還支持零中頻（Zero-IF）設計。



從設計的角度而言，多組件整合可減少空間，提高系統可靠性，同時降低無線裝置的散熱設計難度。該芯片組可應用于多種頻率范圍和多標準，使設計人員能夠建立廣泛適用的平臺，并降低開發成本和時間。



UniTRX 芯片組的核心部件目前已針對部分客戶推出樣片。該組器件的適宜工作溫度范圍屬于工業額定溫度范圍（-40至+85攝氏度）。



PMC（納斯達克代碼∶PMCS）是半導體解決方案的創新領導者，致力于推動網絡升級為連接、傳送以及存儲數字內容的網絡。秉持長久以來累積的技術優勢，PMC 在存儲儲存、光網絡以及移動網絡領域持續創新。PMC 高集成度解決方案可提升效能，加速網絡升級以實現下一代網絡服務。詳情參見 www.pmcs.com 。
