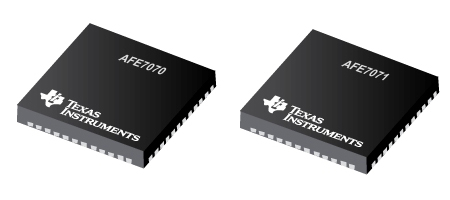

日前，德州儀器(TI) 宣布面向測量測試、無線通信及光學網絡設備推出兩款支持低功耗高性能的小型模擬前端(AFE)。其中AFE7071 是一款完整的無線電發送器，與分立式實施方案相比，可將板級空間銳降達80%。它集成雙通道數模轉換器(DAC)、可調諧基帶濾波器(tunable baseband filter)、IQ 調制器以及數字正交調制(quadrature modulation) 校正電路。而AFE7070 增加了支持32 位數控振蕩器(NCO) 與LVDS 輸出緩沖器的直接數字合成器(DDS)。如欲了解更多詳情或訂購最新AFE 的樣片，敬請訪問：www.ti.com.cn/afe7070-pr-cn。

AFE7070 與AFE7071 的主要特性與優勢：

·  高度集成：單個器件提供雙通道14 位65MSPS DAC、可編程低通濾波器以及RF IQ 調制器，支持100 MHz 至2700 MHz RF 輸出范圍，可簡化設計，縮小電路板空間；
·  小尺寸：支持多路復用CMOS 輸入的7 毫米x 7 毫米封裝，比典型分立式解決方案小80%，可實現小型蜂窩基站與便攜式測量測試設備等小型或移動設計；
·  高靈活 RF 輸出：上述器件可調諧范圍為100 MHz 至2700 MHz，輸出功率高達0.3 dBm，可調節各種頻率，并最大限度提高系統靈活性；
·  高性能、低功耗：在2.1 GHz 下，5 MHz WCDMA 時相鄰?fù)ǖ拦β时葹?6 dB，而20 MHz LTE 時則為61 dB，功耗僅為325 mW，比分立式解決方案低50% 以上；
·  低輸出噪聲水平：156 dBm/Hz 可實現高質量信號。

AFE7070 的更多特性與優勢：

·  小型低成本：32 位NCO 與LVDS 輸出緩沖器的直接數字合成支持頻率轉換，可通過減少接口線路與組件數量，實現小型設計方案，同時還可為光學時間調諧與任意波形發生提供低成本方法；
·  簡化設計：集成800MHz LVDS 輸出可用于時鐘鎖相環(PLL) 驅動前置換算器，無需獨立的模擬至LVDS 轉換器；
·  可配置的數字輸入：可接收14 位復雜值或16 位NCO 相位值作為輸入數據，實現不變幅度調制。

工具與支持

該兩款器件的評估板已開始供貨。AFE7070EVM 與AFE7071EVM 包含CDCM7005 時鐘抖動清除器，DC/DC 轉換器與低噪聲LDO 等TI 電源管理器件，可提供完整的比特至RF 原型設計與參考設計。

AFE7070 與AFE7071 的IBIS 模型也已開始提供，滿足驗證電路板信號完整性需求。

此外，設計人員還可將TSW3065EVM 用作高靈活局部振蕩器，驅動AFE7070 與AFE7071。其包含支持300 MHz 至4800 MHz 可調諧范圍的PLL/VCO TRF3765。

TI E2E™ 社區的高速數據轉換器論壇為工程師提供技術支持與TI 專家咨詢。

供貨情況與封裝

采用7 毫米× 7 毫米QFN 封裝的AFE7070 與AFE7071 目前均已開始供貨
