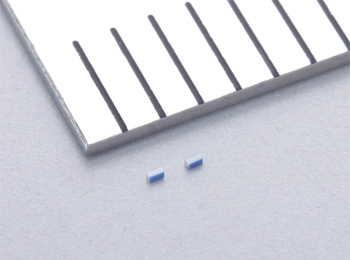

伴隨著智能手機等小型便攜式設備的多頻段、多功能、高功能化，安裝在電子設備中的組件的數量正在不斷增加，另一方面，隨著各種便攜式設備的更小型化，采用超小型0402尺寸的產品也更趨向正式化。株式會社村田制作所現在已經進行了0402尺寸的高頻片狀電感器LQP02TN系列的量產，為了更進一步對小型便攜式設備作出貢獻，在原有的0402尺寸系列產品上，新增加了LQP02TQ系列產品并實現了商品化。

利用公司獨創的最新微細加工技術，制成最適合本產品的線圈的同時，通過采用了L型電極結構，實現了在0402尺寸的世界最高級的Q值特性。新系列LQP02TQ6N8 (電感值6.8nH) 在2.4GHz頻段更達到了Q值30，與至今為止村田L(fēng)QP02TN6N8系列產品的Q值23相較之下，大約提升了30%。

并且，電感器的產品陣容也擴大到0.4nH～10nH范圍的31個項目，對于電感值的偏差也達到了對應±0.1nH (0.4～3.9nH) 、±3% (4.3～10nH) 的窄偏差。今后公司將進一步實現偏差值的最小化，同時也將繼續推出擴大電感值的產品。

本產品不使用歐盟RoHS指令*3所規定的有害物質。

產品特點

•  超小型、薄型0402尺寸 (0.4×0.2×0.2mm)
•  實現0402尺寸世界最高Q值
•  31項目豐富的產品 (電感值: 0.4～10nH)
•  對應窄偏差 (電感偏差: ±0.1nH[0.4～3.9nH]、±3%[4.3～10nH])

用途

•  手機中的高頻模塊 (PA/ANT/SAW/GPS 等)
•  智能手機、手機 (WCDMA/GSM/LTE 等)
•  W-LAN/Bluetooth®等各種無線模塊
•  各種高頻電路

電氣特性

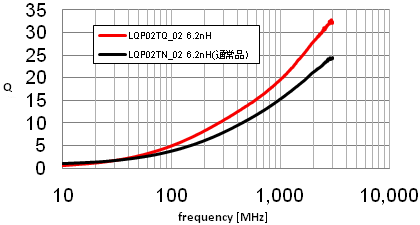

與通常品的Q值比較

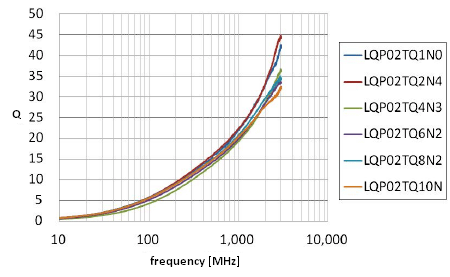

代表項目的Q值特性

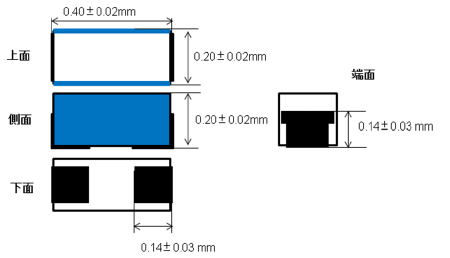

外形尺寸圖

生產體制

福井村田制作所2013年2月開始量產活動

樣品價格

5日元/個

術語說明

*1 電感器: 與電容、電阻同為電子電路的基本元件，亦稱為線圈。
依據主要用途可分為信號用和電源用的2種，“高頻用電感器”是屬于信號用的電感器，特別是指使用于高頻電路等的電感器。主要用于頻率匹配和過濾器電路的電氣信號傳達。電源用的電感器是使用于半導體的供電電路，對于抑制噪聲和平滑起到一定的作用。
*2 Q值: DF (Dissipation Factor) 介質損耗角正切，數值越大損耗越小。Q值越高，在其高頻領域的功率損耗就越少，也就越能獲得良好的電感性能。
*3 RoHS指令: 電氣和電子機器中的鉛、鎘、汞、六價鉻、多溴聯苯PBB、多溴二苯醚PBDE的限用指令。
