摩比天線發布LTE融合組網天線系列產品及解決方案

2013-07-23 來源：微波射頻網 字號：大中小

隨著現代通信技術的不斷發展，移動通信已經進入LTE時代，截至發稿時止，目前全世界已經部署LTE網絡152個，預計在2014年將達到300個以上。眾多移動運營商將面對GSM、CDMA等2G網絡，WCDMA、CDMA2000、TDS-CDMA等3G網絡與TD-LTE、LTE-FDD等網絡融合組網所帶的不同頻段覆蓋差異、天面資源緊張、系統間干擾、后期網絡技術平滑過渡等諸多問題。致力于成為全球移動運營商天饋解決方案合作伙伴的摩比天線，日前正式發布LTE融合組網天線系列產品及解決方案，協助移動網絡運營商有效地解決以上難題。

移動網絡技術發展路線圖

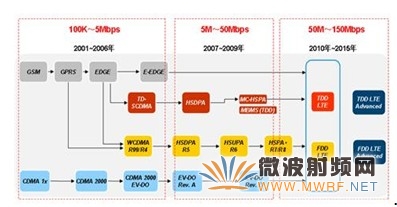

圖1 移動網絡技術發展路線圖

LTE融合組網天線系列產品

LTE融合組網天線產品根據LTE網絡制式所使用的不同技術分為波束賦形LTE融合組網天線系列及MIMO LTE融合組網天線系列。

摩比LTE融合組網天線產品系列

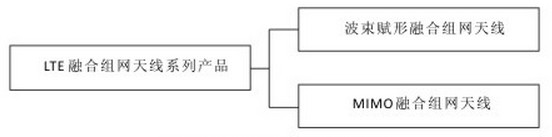

圖2 摩比LTE融合組網天線產品系列

LTE融合組網天線關鍵技術及產品特點：

1. 寬帶化

寬帶化一直是天線技術重要發展趨勢之一，對于LTE融合組網尤為重要。這是由于在全球不同國家及地區LTE網絡被分配到的頻譜并不相同，此外運營商同時運營2G、3G、LTE等網絡也將獲得一系列離散的頻譜組合。在此前提下，寬帶化設計的融合組網天線將最大限度的獲得網絡部署的靈活性，降低天線選型難度，減少采購型號數量，降低天線庫存，并為后期平滑升級過渡做好準備。

中國移動網絡運營商頻譜分布

圖3 中國移動網絡運營商頻譜分布

2. 智能化

智能天線技術是LTE網絡關鍵技術之一，通過應用MIMO、波束賦形等智能天線技術，可以有效地提高系統強健性，提升頻譜效率，抑制干擾，提高網絡吞吐率。摩比LTE融合組網天線產品支持MIMO、波束賦形等智能天線技術，為高速無線網絡連接提供穩定可靠支持。

3. 獨立電調

在多網絡共天饋部署過程中，由于不同頻段無線傳播性能不同，將為網絡設計及網絡優化帶來極大難度。例如，在相同發射功率，相同天線下傾角條件下，室外2.1GHz頻段的電平平均值和2.6GHz頻段差異約為2dB，室內電平平均值差異約為5dB。共天饋建設時，2.1GHz頻段的最優下傾角和2.6GHz頻段的最優下傾角差值約為2度。如果采用相同下傾角設置，將造成網絡性能急劇下降。因此，在LTE融合組網過程中，各頻段下傾角獨立調節尤為重要。

4. 信息化

隨著電調天線、波束賦形天線的大規模部署以及集中網絡管理技術的逐步應用，基站天線的信息化愈發受到重視。天線扇區、電子下傾角范圍、電子下傾角、波束賦形權值等天線配置信息如果不能得到妥善高效的管理，將導致網絡覆蓋惡化。摩比天線信息化存儲方案預先將LTE融合組網天線的配置信息存儲在天線內部，在站點配置時通過基站設備自動讀取相應天線的配置信息，可實現天線自動化配置及管理，極大地降低了站點配置的復雜程度，避免了人工設置可能出現的錯誤，將在提升網絡性能、提高效率以及減少維護成本等方面發揮重要作用。

5. 平滑過渡

LTE是Long Time Evolution（長期演進）的縮寫，后期網絡技術的平滑升級過渡是LTE網絡的重要特點之一，這對于降低投資成本，縮短建設周期，提高資源使用效率，節能環保都起著至關重要的作用。摩比LTE融合組網天線所具備寬帶化、多端口可定制的特點，保證了其在后續網絡建設過程中平滑升級過渡的可擴展性。

應用實例

1. 產品類型：

790-960MHz*2+1710-1880MHz*2+ FA（8通道波束賦形）+D（8通道波束賦形）

端口數量：

產品特點：一面天線提供GSM+TD-SCDMA+TD-LTE網絡共天饋解決方案，各頻段下傾角可獨立調節，內置電調驅動器及信息管理模塊；

應用場景：

GSM900+GSM1800+ FA（8通道波束賦形）+D（8通道波束賦形）

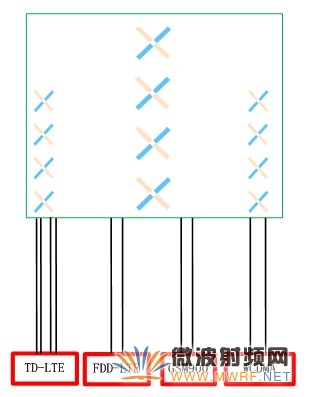

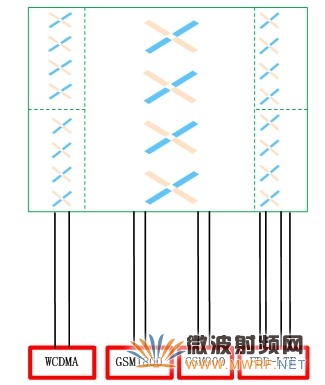

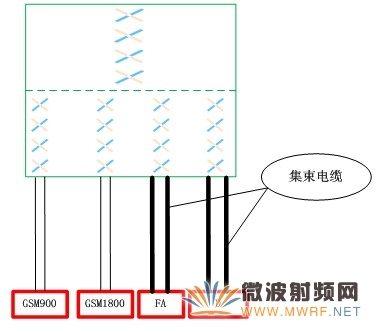

系統連接框圖：
