XFdtd 7.3.2發布 增強生物電磁學中的核磁共振功能

2013-09-04 來源:微波射頻網 字號:

XFdtd 日前發布7.3.2版,該版本主要針對生物電磁學中的核磁共振(MR)進行了功能增強,另外,也對軟件的用戶體驗和計算性能進行了部分更新。 XFdtd 是基于時域有限差分(FDTD)方法的全波三維電磁場仿真軟件。FDTD是直接對Maxwell 方程的微分形式進行離散的時域方法,天生適合解決寬頻瞬態問題,如雷電脈沖、HIRF電磁脈沖等,各類材料問題,復雜精細結構和電大尺寸的天線及陣列設計,電中小尺寸的天線布局問題等。FDTD 方法計算復雜度低,所需內存和計算時間與未知量成正比,仿真電大尺寸復雜精細結構效率高。此外,通過GPU 硬件加速,可以將仿真速度提升50~300 倍,是工業上第一款支持MPI并行仿真的平臺。

XFdtd廣泛應用于天線及陣列、天線布局、微波器件、電磁兼容、生物電磁、特殊材料、光子晶體等領域。

本次主要更新內容包括:

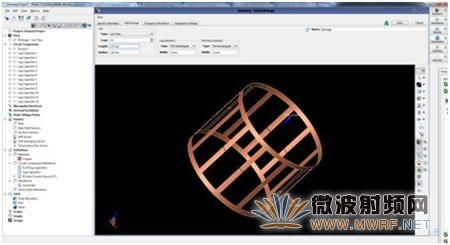

1 鳥籠工具

在該工具的幫助下,用戶可以非常方便快速的創建鳥籠型MR線圈并進行仿真計算。該工具是由一系列的選項和參數設置頁面組成。

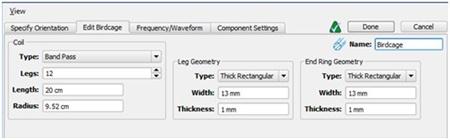

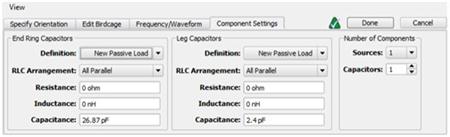

通過這些設置頁面,用戶可以一步一步的定義幾何參數細節,諧振頻率,創建并設置波形,創建并設置電容元件,最后選擇源的數量并對整個結構進行激勵。

通過這一系列的設置操作,鳥籠工具就已經創建好了用戶指定的幾何結構以及一系列連接在線圈結構上的電路元件,同時也包含波形,相位,時延等初始參數。鳥籠設計工具包含了低通,帶通,高通,和一致性源驅動模式等幾種線圈類型。

2 MR傳輸效率與MR成像相關的輸出類型

新版本中,能應用于MR醫療成像仿真分析的功能也包括MR傳輸效率和近似MR成像。對于MR鳥籠線圈,單圈線圈,和一系列指定幅度與相位分布的MR相控陣來說,MR的傳輸效率與信噪比是成正比的。在生物電磁學仿真計算中,XFdtd通過線圈和B分量電場輸出,以及生物組織中的水分比例來仿真計算得到近似MR成像。

3 XFdtd 助手工具

新版本中的助手工具非常有用,它通過一步一步的向導模式讓才入門的新用戶能夠在很短的時間內熟悉軟件的使用流程并上手自己創建工程。如下圖所示,助手工具窗口中的每一個標簽卡都能夠幫助用戶完成其中文字描述的相應的工程創建步驟。用戶每完成一步,這一步標簽卡前面就會出現表示完成操作的勾。對于經驗豐富的用戶來說,也可以選擇關掉該助手工具,選擇自己進行軟件操作。

4 可用性增強

現在最新版本的XFdtd已經降低了穩態場計算中XStream加速的內存需求量。另外,在模型編輯功能中對表面和邊緣選擇工具進行了功能增強。

關于未爾

未爾是國內領先的綜合仿真解決方案供應商,總部位于北京,在國內外多個區域設有分支機構。其產品和解決方案涵蓋天線系統和電磁兼容,微波器件和射頻電路,無線信道和電波傳播,通信和網絡,虛擬和現實等方面。秉承與客戶雙贏的信念,未爾以強大團結的研發隊伍,先進完善的各類產品,精湛優秀的技術水平,熱忱高效的服務素質,勤奮務實的工作態度,謀求與客戶的共同發展。
