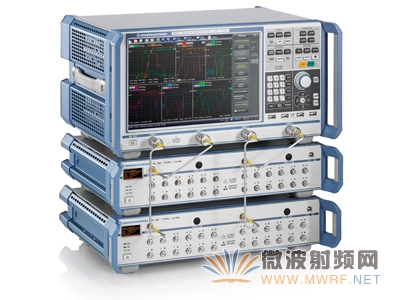

羅德與施瓦茨（R&S, Rohde & Schwarz）近日推出全新的R&S ZN-Z84多達48個端口切換矩陣，以呼應多端口組件測量的需求，并可通過R&S ZNB 網絡分析儀直接進行控制及操作，R&S ZN-Z84 切換矩陣具備非常優異的RF 性能及高速的切換速度，并采用半導體切換開關大幅提升使用壽命，提供用戶一個性能優異并易于使用的多端口矢量網絡分析工具。

R&S ZN-Z84 外部切換矩陣的基本款為6 個測試端口，支持頻率范圍為10 MHz ~ 8.5 GHz，并可因應測試需求，將單臺切換矩陣以每組6 端口進行擴充達24 個測試端口；因此4 端口的R&S ZNB 網絡分析儀通過連接2 臺外部切換矩陣即可擴充達48 個測試端口。

R&S ZNB 網絡分析儀與R&S ZN-Z84 切換矩陣的搭配為研發及產線端進行無線網絡組件測試的理想解決方案，現今的智能手機及平板設備皆具備多頻段及多樣化的無線通信能力，如WLAN、Bluetooth 及GPS；配備多通訊標準的前端收發模塊及大量RF 測試端口或測試端口群組，并完整描述S 參數特性，R&S ZN-Z84 即可擴充多達48 個測試端口來滿足多端口測試需求。

R&S ZNB 網絡分析儀的韌體支持自動偵測R&S ZN-Z84 切換矩陣，因此可以快速的進行測試整合，所有的測試設定都可以通過分析儀上的大型觸控屏幕簡單且靈活地進行配置設定，如多端口測試的組態、平衡式差動測量組態、或已使用及未使用的測試端口配置設定，這些都不需要再搭配額外的軟件即可達成；R&S 自動更正器最多可支持8 個測試端口進行同時校準，尤其適合應用在多達48 個測試端口的切換矩陣，R&S ZNB 貼心的提供詳細的校正步驟導引畫面讓使用者快速地完成校準。

R&S ZN-Z84 切換矩陣配備了快速且低衰減的電子式切換器，以維持高輸出功率、高動態范圍及高速測量效能；4 端口R&S ZNB 網絡分析儀即使僅有2 端口與切換矩陣連接，未使用的2 個測試端口，亦可提供最大的輸出功率及動態范圍進行主動組件RF 特性的測量。

通過R&S ZN-Z84 切換矩陣，使用者即可針對使用在高速數據通訊系統的天線I/O 模塊、多頻段濾波器、功率分配器…等進行S 參數測量，這個測試方案還可進行多天線數組及多端口待測物的相位測量，例如多端口功率分配器、切換模塊或多芯電纜。
