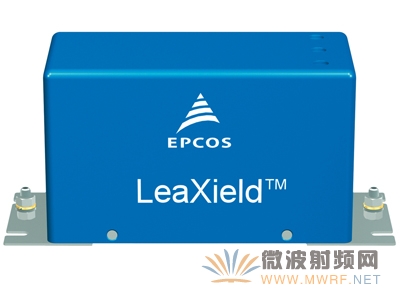

TDK集團近日發布了愛普科斯(EPCOS) LeaXield 有源濾波器模塊，該模塊提供了一種能最大限度減小變頻器系統漏電流的全新解決方案。過高漏電流會導致RCD（殘余電流檢測設備）觸發，這意味著在某些應有中不能使用低閾值（如30 mA）RCD，或需要付出昂貴的額外代價。LeaXield有源濾波器模塊可連接在RCD（殘余電流設備）和標準三相工業電網中變頻器的EMC輸入濾波器之間，無需其他電源。

LeaXield通過電流互感變壓器檢測負載側的共模電流。功放產生與漏電流反相的回饋電流，然后通過電容器饋入電源線，從而幾乎完全抵消漏電流。LeaXield專為頻率為50/60Hz、額定電壓為520 V AC，以及額定電流高達150 A的3相電網應用而設計。目前，新型有源濾波器可用于漏電流高達1000 mA的系統中。

除了最大限度降低漏電流，當頻率高達約500 kHz時，LeaXield有源濾波器模塊還可增強驅動系統的EMC性能；頻率為4 kHz時，該新型有源濾波器模塊可獲得高達30 dB的典型共模衰減值；頻率為10 kHz時，該衰減值為40 dB；頻率為150 kHz時，該衰減值為15 dB。

為了改善驅動系統的EMC和RCD兼容性，用戶可非常方便的將愛普科斯（EPCOS）LeaXield模塊安裝在現有的變頻系統中。此外，LeaXield可集成至新型EMC濾波器解決方案，以減少使用昂貴的共模電感。

主要應用

· 長電機線纜的變頻器系統

主要特點和效益

· 補償高達1000 mA的漏電流

· 提高頻率為4kHz至約500kHz時的共模衰減
