Maxim Integrated的八通道數字輸出開關可將PLC、HVAC和工業設備的吞吐率提升70倍

Maxim Integrated Products, Inc. (NASDAQ: MXIM)推出數字輸出開關MAX14900E，為工業自動化應用提供吞吐率更高、占板面積更小、功耗更低的方案。

MAX14900E高分辨率圖片

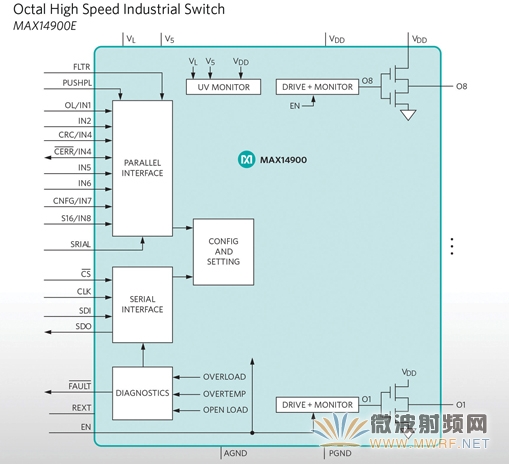

MAX14900E原理圖

與已有方案相比，該八通道IC可顯著提升數據處理速度達70倍、降低20%的功耗和40%的占板面積，滿足現今終端產品快速化、本地化、小型化需求。器件通過八位并行接口或標準串行外設接口(SPI)控制，SPI接口也可用于配置和監測。可將多個器件菊鏈連接，通過單個SPI接口支持更多I/O端口，全部通道僅需三個隔離器，進一步降低成本、占板面積和功耗。串行模式包含循環冗余校驗(CRC)以確保數據完整性，此外全局和單通道診斷功能可實現遠端系統監測。

Maxim提供完備參考設計(MAXREFDES63#)以及具有特定原型開發功能的評估(EV)板。相關參考設計尺寸僅為信用卡大小，包含MAX14900E、微控制器、隔離I/O端口、電源、UART和USB端口，有效簡化最終OEM產品設計、加速評估過程。

主要優勢

·  低功耗、高電壓：八路數字通道僅需3mA (最大值)電源電流；10V至36V寬電源電壓范圍兼容多數工廠系統的24V電源。

·  較高的速率和驅動能力：輸入至輸出延時僅為0.3µs (典型值)/0.8µs (最大值)，推挽模式下可支持高達100KHz的開關速率；導通電阻(決定靜態功耗的關鍵因素)僅為85mΩ(典型值)和165mΩ(最大值)；器件可驅動高達850mA的電流負載，可將輸出并行連接實現更高的電流驅動能力。

·  高集成度、低占板面積：采用微型48引腳、7mm × 7mm QFN封裝，顯著降低電路板空間。

·  數據完整性：可通過八位并行端口訪問I/O，以及通過SPI接口實現單通道和全局診斷/監測，串行鏈路包含CRC誤碼校驗，提升數據鏈路完整性。

評價

·  Maxim Integrated執行業務經理Tony Partow表示：“專有的高壓工藝和設計專長造就了該款開關產品，處理器接口為用戶提供諸多關鍵功能，如單通道和全局診斷、確保數據完整性的CRC校驗等。”

·  Databeans研究總監Susie Inouye表示：“該款產品是可編程邏輯控制器、樓宇HVAC系統和高速工業應用的理想選擇，在微小封裝內集成了業內領先的性能，有效降低功耗、提升數據完整性。”

供貨信息

·  MAX14900E工作在-40?C至+125?C溫度范圍。

關于Maxim Integrated

Maxim作為模擬整合領域的引領者，始終致力于為移動、工業等應用提供更小型、更智能、更高效的模擬方案。
