解決方案旨在幫助工程師突破設計空間限制

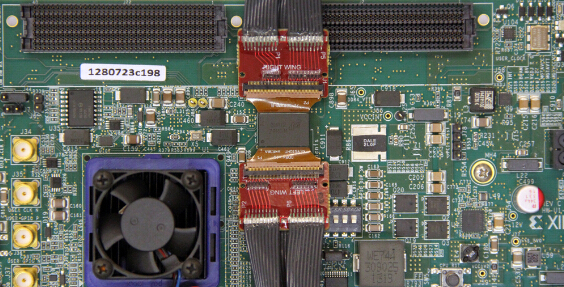

是德科技公司（NYSE：KEYS）日前宣布推出配合邏輯分析儀執行DDR4 x16 DRAM（動態隨機存取存儲器）設計測試的全新BGA（球形柵格陣列）內插器解決方案。借助Keysight W4636ADDR4 x16 BGA 內插器解決方案，工程師能夠快速且精確地捕獲地址、命令信號和數據信號子集，以完成高達2400Mb/s 的設計調試和功能驗證測量。

Keysight W4636A BGA 內插器適用于邏輯分析儀，是全球最小巧的DDR4 x16 BGA 內插器解決方案，非常適合測試空間緊湊的設計。

隨著存儲器產業界全面轉向DDR4 設計，工程師在開發和測試用于服務器與嵌入式設備等應用的下一代存儲器系統時將面臨嚴峻挑戰，而精確探測和捕獲信號對全新設計調試與驗證的重要性正在日益凸顯。W4636A DDR4 x16 雙邊、低KOV（排除容量）BGA 內插器是W4630A系列DDR4 BGA 內插器系列的新成員，可以幫助工程師觀察DDR4 x16 DRAM 流量，并能適應KOV 有限的被測系統。該解決方案允許工程師使用ADD/CMD 信號對DDR4 器件執行功能一致性測試。

W4636A內插器解決方案可以直連符合JEDEC 標準的DDR4 x16 96 球DRAM 球，具有最小的負載效應，能夠最大限度地降低對嵌入式系統設計信號完整性的影響。此內插器解決方案與Keysight U4154B 邏輯分析系統、E5847A ZIF（零插拔力）探頭和U4201A電纜搭配使用，以便對ADC/CMD 和DQ（數據）子集執行功能一致性測試、性能驗證和分析。

是德科技副總裁兼示波器和協議事業部總經理David Cipriani 表示：“客戶需要全新的DDR4 BGA 內插器覆蓋各種各樣的系統設計。W4636A內插器結合U4154B 邏輯分析儀系統，可以滿足設計空間有限的工程師對他們系統中的DDR4 x16 DRAM 的測試需求。”

W4633Ax4/x8 DDR4 BGA 內插器和W4631A x16 DDR4 BGA 內插器支持高達3.2 Gb/s 的數據速率，能夠捕獲所有的ADD/CMD/DQ/DQS 信號，可以滿足工程師遠高于當前2,400 Mb/s 的DDR4 x16 數據速率測試需求。

U4154B邏輯分析模塊提供4 Gb/s 狀態速度，可以支持工程師可靠地觸發特定的事件并捕獲DDR4 信號。結合全新DDR4 內插器解決方案、B4621B DDR 解碼器、B4622B 一致性測試軟件工具套件，U4154B 模塊可以提供功能測試功能，滿足存儲器系統集成測試需求，支持高達2,400 Mb/s 的數據速率。

了解更多關于Keysight W4636A DDR4 x16 BGA 內插器的信息，請?jiān)L問keysight.com/find/W4636A。

是德科技完整的邏輯分析儀系列提供多種外形尺寸選擇，以滿足客戶需求。
