傳統抄表費時、費力、且準確性和及時性得不到保障。無線抄表因其能夠準確、可靠地完成數據的采集、處理以及傳輸?shù)裙δ埽瑥亩鉀Q了長久困擾三表抄表難的問題，成為了智能抄表系統發展的必然趨勢。

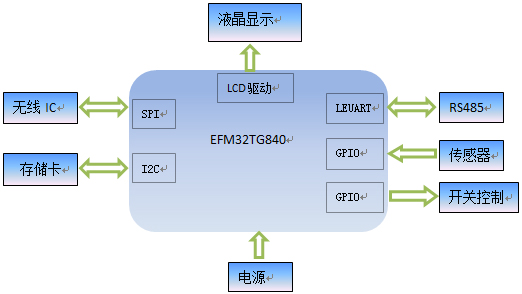

世強代理的EFM32TG840是Silicon Labs 推出的一款高性能、內置LCD驅動、超低功耗ARM Cortex-M3核的MCU，可在智能水、氣、電、熱表廣泛應用。以下圖1是無線抄表的結構圖。

如圖所示，一個完整的無線抄表包含以下模塊：

• 主控制器: 根據需求可選擇不同配置的EFM32作為MCU，本應用選用EFM32TG840作為主控，QFN64、FLASH 8-32KB、RAM 2-4KB、8路ADC、2個比較器。

• 無線IC：根據數傳模塊的傳輸要求選擇不同頻段的RF芯片或GPRS模塊，一般采用SPI通訊接口。

• 液晶顯示：內置LCD驅動，8X20段式LCD驅動，功耗550nA。

• 存儲模塊：根據存儲數據量選擇不同的EEPROM，在存儲數據量較小的情況下可以選擇使用EFM32內部的Flash進行模擬EEPROM，節省存儲芯片。

• 供電電源：工作電壓1.98-3.8V，在一些3.6V的電池供電系統無需添加LDO芯片。

為什么EFM32 MCU適合作為無線抄表主控制器？

• 超低功耗：EFM32具有EM0-EM4共5種低功耗模式，在EM2低功耗模式下，RTC、低電壓檢測及RAM數據保存，功耗電流僅為900nA，喚醒時間2us。EM4模式下電流更低至20nA。芯片集成了低功耗外設：低功耗UART及I2C可運行于EM2模式下，可在CPU睡眠模式下實現數據的收發，同時它具有靈活的喚醒方式和自主工作的PRS系統，可以由外部I/O、I2C通訊接口、LEUART通信信號等方式喚醒。無線抄表對功耗要求比較高，因此EFM32的低功耗具有明顯優勢。

• LCD段式驅動：EFM32集成了最多8X36段式LCD驅動器，可直接驅動段式液晶屏，而功耗僅為550nA。EFM32的LCD 驅動器內部集成電壓升壓功能和對比度調節功能，可實現在芯片內部VCMP電壓比較器監控VDD電壓，分等級開啟LCD升壓及對比度調節，達到LCD的現象效果良好，即使系統電池隨著使用時間增加出現電壓跌落現象。

綜上，世強代理的EFM32 MCU具有優異的低功耗特性，同時具有豐富的外設，內置LCD驅動，為系統擴展功能及降低成本提供了條件，非常適合于低功耗要求的無線抄表應用。歡迎撥打世強服務熱線電話40088-73266 獲得專業快捷的服務！
