R&S NRPM OTA功率測量解決方案是第一套采用空中接口(OTA, over the air)的方法測試5G和無線千兆網器件功率的解決方案。該方案讓研發和生產的用戶能校準DUT天線端口的輸出功率和測試波束賦型的功能。

基站、接入熱點、無線器件和射頻模塊越來越多的采用可控相位的天線陣列來傳輸5G和無線千兆網射頻信號。波束賦型技術主要用來控制發射天線的能量輻射方向，從而提高接收機端口處的信噪比。來自羅德與施瓦茨公司的R&S NRPM OTA功率測量方案憑借其小型、簡單的測量裝置，讓用戶能校準DUT天線端口的輸出功率和測試波束賦型的功能。該方案可以工作在27.5GHz~75GHz頻段，因此覆蓋了目前5G熱門候選頻段中的28GHz頻段、IEEE802.11ad的55GHz~66GHz頻段和IEEE802.11ay的66GHz以上。

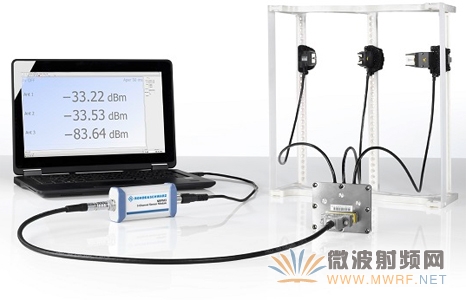

R&SNRPM OTA功率測量解決方案包括兩個核心組件：天線模塊和三通道功率探頭模塊。

R&SNRPM?A66天線模塊是一個簡單、極化的Vivaldi天線，內置二極管檢波器用于功率測量。由于線性度很高，該Vivaldi天線可以進行高于0.2 dB精度的相對電平測量。此外，由于功率測量是直接在天線上進行的，用戶不用任何額外的射頻線纜，從而減小了補償線纜損耗的復雜度。利用單個的天線模塊可以校準DUT的輸出功率；利用空間上分布的多個天線模塊可以測試DUT的波束賦型功能。

R&SNRPM3三通道功率探頭模塊處理最多三個天線模塊傳遞來的功率信息。如果測試系統中包含多于三個天線，用戶可以并行地操作任意數量的功率探頭。額外的測量點增加了測量時波束賦型的分辨率。

羅德與施瓦茨公司的R&SPower Viewer Plus免費電腦軟件可用于顯示和處理功率測量結果。多達12路功率測量結果（平均功率）可以在該軟件上圖形化顯示。

羅德與施瓦茨公司也提供R&STS7124——19英寸屏蔽箱和R&SNRPM-ZD3集成濾波器饋線用于測試，讓用戶能在屏蔽的測量環境中采集信號并獲取可復現的測量結果。

進行5G和無線千兆網器件OTA功率測量的R&SNRPM解決方案可以從羅德與施瓦茨公司官方網站上獲取更多的信息。
