安立集團（總裁Hirokazu Hashimoto）發布了基于SQA MP1800A 的56Gbaud PAM4 BER測試解決方案。自主研發的64 Gbaud^*1 PAM4 DAC^*2 G0374A可以支持下一代400GbE^*3標準定義的53.125 Gbaud PAM4 傳輸并且能生成高達64 Gbaud的高質量PAM4^*4信號。此外，結合高輸入靈敏度的誤碼測試儀可以支持400GbE 53.125 Gbaud 誤碼測試。

開發背景

最新網絡數據傳輸的爆炸性增長正在推動提升網絡設備和服務器之間的傳輸速率，下一代400GbE以太網標準使用更多的lanes和PAM技術，通過提升符號比特率來提高單位時間內的傳輸能力。和傳統的NRZ*5技術相比，PAM4有在每個單位時間內傳輸2倍數據量的優點，但是在測量高質量信號源和高輸入靈敏度上還有些技術問題需要解決，包括如何降低功耗和提高SNR。

使用安立最新的易于擴展的G0374A解決方案和配置多通道PPG，誤碼檢測發生器的SQA MP1800A系列，結合世界第一款56 Gbaud NRZ/PAM4誤碼測量解決方案 ：56G/64 Gbit/s DEMUX MP1862A，去開發下一代通信標準，可以最小化設備投資和控制附加成本。

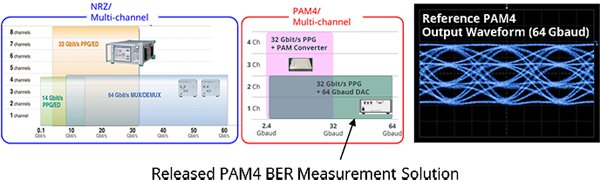

G3074A和MP1800A系列PAM4誤碼測試摘要

SQA MP1800A是一個可擴展模塊化的誤碼測試儀，使用32G的多通道PPG模塊可以生成高達8通道的同步信號。

MP1800A 的附件G0374A 和32 Gbit/s 多通道PPG MU183020A一起使用可以轉換半速率的32 Gbit/s NRZ 信號 并生成64 Gbaud NRZ/PAM4 信號。

另外，結合使用56G/64 Gbit/s DEMUX MP1862A和28G/32 Gbit/s 高靈敏度ED MU183040B可以支持高波特率的PAM4 信號誤碼測試。

特性

· 64Gbaud 帶寬，PAM4信號發生器和誤碼檢測
· PMA4 信號抖動測量
· 低抖動300fs rms，高質量信號輸出和高輸入靈敏度25 mV
· 32 Gbit/s PPG、ED，卓越的可擴展性支持多通道同步測試

目標市場與應用

目標市場：高性能服務器，通信設備，光收發模塊
應用：高速通信設備研發，光器件，光收發模塊

術語

*1、Gbaud：指示單位時間調制速率gigabaud。
*2、DAC：數模轉換
*3、400GbE：IEEE802.3bs下一代標準規范，支持400Gbps的數據傳輸速率
*4、PAM：脈沖幅度調制， 使用幅度調制增加數據傳輸能力
*5 NRZ：數字信號傳輸方法，非歸零技術。
