新型毫米波波導PIN二極管開關可實現3.5dB~5dB的低插入損耗

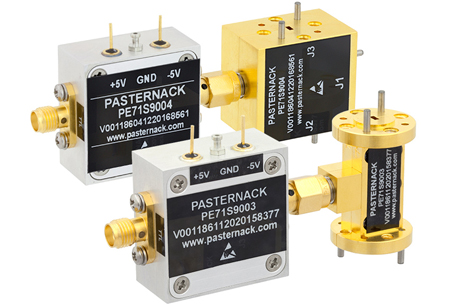

美國加州Irvine市——業界領先的射頻、微波及毫米波產品供應商美國Pasternack公司推出一系列新型E波段和W波段PIN二極管波導開關。這些單刀單擲及雙刀雙擲毫米波波導開關為反射式開關，其可在超寬帶頻率范圍內工作，且切換性能極快。這些開關產品為可能涉及一般切換，接收機保護，脈沖調制和/或天線波束切換的電信、測試儀器儀表、研發和雷達前端應用的理想選擇。

上述新系列單刀單擲及雙刀雙擲PIN二極管波導開關分為四種型號，每種型號均具有完全集成的WR10和WR12波導端口，這些端口覆蓋受歡迎的E波段（60~90GHz）和W波段（75~110GHz）頻率。此類開關的電路集成低損耗鰭線和高性能GaAs梁式引線二極管，所以典型插入損耗為4dB，隔離度大于25dB且切換速度快至300納秒以內。此外，此類波導PIN二極管開關采用帶易用型SMA連接器控制端口的TTL驅動電路。這些產品的其他特征包括：所有型號均需+5/-5Vdc的雙偏壓，且最大額定連續波輸入功率電為0.5dBm；耐用的MIL級小巧封裝結構同時整合了開關和控制兩種模塊的封裝體，而且在-55°C~+85°C的整個工作溫度范圍內提供最高的性能和可靠性。

“Pasternack的新系列毫米波單刀單擲和單刀雙擲PIN二極管波導開關具有卓越的寬帶性能，完全集成的WR10和WR12波導端口以及創新性的TTL驅動電路。設計人員將發現，這些產品因隨時備貨，當天發貨且無最低訂購要求而成為原型和概念驗證應用的極為理想的選擇”，Pasternack產品經理Tim Galla先生解釋道。

上述E波段和W波段PIN二極管波導開關均已備貨在庫，并可隨時發貨，無最低訂購要求。您可訪問pasternack.com/pages/RF-Microwave-and-Millimeter-Wave-Products/e-and-w-band-waveguide-pin-diode-switches.html，了解這些產品的詳細信息。如有其他疑問，請致電Pasternack中國客戶服務熱線400 928 5100或0512 6280 6638。
