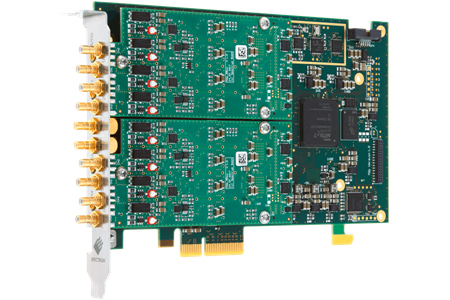

全球領先的PC測試測量設備設計制造商Spectrum儀器今日推出首批全新設計的數字化儀卡片系列產品。該系列產品由M2P新型平臺板組成，它將成為未來幾年以PCIe為基礎的所有即將上市產品的平臺。此外，新型59系列模塊也將成為新系列數字化儀的重要組成部分。為了提升產品速度并擴展多個通道，M2p平臺板和59系列模塊可組合成13種不同的新型數字化儀產品。

Spectrum儀器首席技術官Oliver Rovini表示：“新系列產品能夠覆蓋的信號頻率可達到1 MHz 至40 MHz，它們將成為新型中等數字化儀產品的核心。在此范圍內，新產品將順利取代Spectrum儀器現階段所使用的12、14和16位型號產品并為客戶提供了更加便捷的升級方式以及技術優勢。正因如此，新產品在超聲波、激光、激光雷達、雷達、汽車制造和大型物理實驗等領域都有著廣泛的應用。”

模塊化設計提供13種不同型號的產品

M2p.59系列首批產品為用戶提供了20 MS/s、40 MS/s 和80 MS/s三種采樣率。此外，每張卡片可涵蓋1至8條通道。基于Spectrum儀器獨特的模塊化設計理念，我們可以根據用戶的不同需求完美匹配13種不同的產品型號。更多的產品型號將于2018年上市。

雖然新產品的尺寸僅為PCIe卡的一半，它所具備的功能卻更為廣泛。每條通道均含有一個獨立的ADC，電壓范圍在±200 mV 和±10 V區間的可完全編程的輸入放大器，用于單極性信號的可編程輸入偏移，50 ? 至1 M?范圍內的可編程輸入終端和一個校準集成電路。該系列產品型號可提供高達8 個單端和4個差分通道。

小巧快速的16位數字化儀

新系列產品長度縮減至167mm，使強大的16位數字化儀能夠完美的融入更小的PC系統中。一個PCIe x4通道界面能夠獲取的串流速度達到600 MByte/s以上，或4通道連續流速度達到75 MS/s以上。超大的1GByte板載內存容量能夠支持連續的數據存儲或快速的在線計算應用。諸如多重記錄、門采樣或ABA等智能采集模式以及快速和慢速持續獲取組合幾乎能夠滿足全部應用需求。

通過使用Spectrum儀器的star-hub技術可實現多達16組數字化儀的內部同步。因此，系統可產生多達128條通道同時采樣及觸發。為了與外部設置同步，時鐘和觸發器的輸入與輸出是標準化的。為了具有更強的靈活性，新產品的前面板上設有4個獨立的可編程連接器，提供額外的觸發脈沖輸入、狀態輸出、同步數字輸入線、異步輸入/輸出（I/O）設備或?yàn)榫C合時間戳提供的基準時鐘輸入。

軟件擴展支持

新款卡片是基于Spectrum儀器在2006年推出的常規驅動API。目前為止，已經有超過400多款產品共享這個常規的驅動庫。它可以借助一個普通的軟件界面輕松地將慢速產品轉換成快速產品和集成PCIe, PXIe或Ethernet/LXI產品。交貨時產品包含一個基于Windows和Linux系統的SDK，驅動和主流編程語言的操作案例，由用戶決定所喜歡的編程界面。當前的SDK包括C++, C#, Delphi, VB.NET, J#, Python, Java, LabVIEW, MATLAB 和LabWindows/CVI。

全部產品均經過工廠嚴格測試并附送用于首次測試及簡單測試的SBench6基礎版軟件。軟件的專業授權支持全部采集模式，大量的計算及產品展示，項目控制和報告。

Spectrum儀器首席執行長官Gisela Hassler表示：“Spectrum儀器憑借25年的德國工程品質及制造工藝使我們驕傲的為業界提供五年質保。此外，Spectrum儀器的產品終身享受免費的軟件和固件更新。為了更好的服務客戶，我們的技術團隊往往能在客戶發出請求的幾小時內與其聯系并解決問題。”
