搭載壓控振蕩器(VCO)的鎖相環(PLL)頻率合成器支持46.875-1682.5MHz雙向無線電通信

旭化成微電子株式會社(AKM)推出一款小數N分頻鎖相環IC——AK1574。內置VCO不僅節省空間，而且相位噪聲低、功耗低。其應用包括采用VCO配置、配備變?nèi)荻O管和繞組線圈的雙向無線電通信。該產品專為專業便攜式無線電設備而設計。

產品特征

1. 輕松實現模擬語音信號輸入頻率調制

通過集成專用模數轉換器(ADC)，實現模擬語音信號輸入的頻率調制。無需大幅更改傳統架構設計，即可輕松取代內置VCO的鎖相環，（無需通過正交調制器傳輸即可將模擬語音信號直接輸入VCO）。

2. 低相位噪聲和低功耗

AK1574非常適用于1GHz以下的窄帶無線電。在實現-221dBc/Hz的歸一化低相位噪聲的同時，在-6dBm輸出情況下，其運行功耗為90mW（3伏/單輸出）。

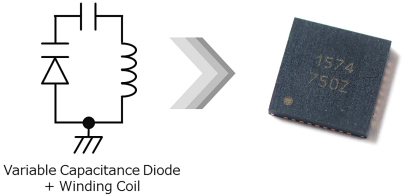

通常，采用變?nèi)荻O管和繞組線圈配置的普通VCO的鎖定時間為幾毫秒到幾十毫秒不等，而AK1574的鎖定時間不到1毫秒。PLL與VCO的間歇運行可降低系統功耗。

關于AKM

旭化成微電子株式會社(AKM)是一家總部位于日本的公司，專門為音頻、多媒體、消費電子、工業基礎設施和電信等應用設計和制造CMOS混合信號集成電路和磁傳感器。三十余年來，AKM始終如一地為全球客戶提供最優解決方案。AKM Semiconductor, Inc.位于加州圣何塞，是AKM旗下全資子公司，為北美客戶提供銷售、營銷和設計服務。
