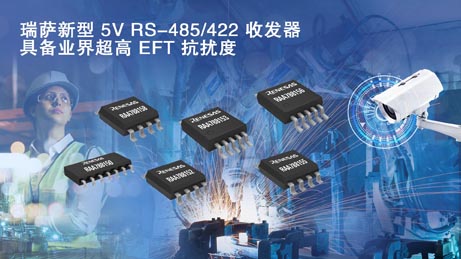

新型RS-485/422差分收發器

為工業與自動化應用提供±5000V的EFT抗擾度和高達±16000V的ESD抗擾度

全球半導體解決方案供應商瑞薩電子集團（TSE：6723）今日宣布，推出RAA78815x產品家族，5V RS-485/422差分收發器，為客戶帶來業界先進的±5000V電快速瞬變脈沖群（EFT）抗擾度和高達±16000V的ESD防護，是噪聲敏感型工業通信網絡的理想解決方案。此次發布的六款全新全雙工和半雙工加強型器件同時符合RS-485和RS-422通信標準，非常適合應用于各種工業網絡、過程控制網絡、樓宇自動化、長距離網絡和安防攝像網絡等系統。

新產品基于瑞薩當前ISL315x 5V RS-485收發器產品家族，并額外增加針對EFT的抗擾設計。除此之外，RAA78815x產品家族還提供出色的差分輸出電壓，在RS-485所要求的54Ω負載中實現3.1V電壓。新型高速收發器總線最大泄漏電流僅125μA，真正滿足RS-485總線的1/8額定單元負載特性。開發人員可以在同一總線上連接多達512部收發器，而無需使用中繼器，且不會對RS-485網絡標準的32單元負載上限造成影響。由于單個網絡可支持更多節點，同時降低了因ESD和EFT過壓瞬變而導致通信問題的可能性，RAA78815x產品群能夠顯著降低應用系統的部署與停機成本。

瑞薩電子標準產品事業部副總裁Bobby Matinpour表示：“EFT抗擾度性能對于在惡劣的工業和自動化環境中運行的設備至關重要，諸如HVAC、工廠和智能電網設備等，這些設備經常需要被打開、關閉，或者經常被添加或斷開與系統的連接。對此，RAA78815x產品系列帶來出色的EFT抗擾度、輸出驅動能力和電源電流水平；其基于50年的RS-485/422收發器設計經驗，為工業和工廠自動化應用提供強大的解決方案。”

RAA78815x產品家族的關鍵特性

·  ±5000V的EFT抗擾度

·  ±16000V的ESD抗擾度

·  在Rd=54Ω負載中，具有3.1V電壓（典型值）

·  低至125μA的總線泄露電流、550μA的電源泄露電流，和70nA的關斷電流

·  超小型3mm x 5mm MSOP及6mm x 8.6mm SOIC封裝

·  支持多種數據速率，以及全雙工（RAA788150、RAA788153和RAA788156）和半雙工（RAA788152、RAA788155和RAA788158）模式

全新RAA78815x收發器是面向高可靠性系統的優化解決方案，瑞薩利用與之配套的功率、模擬和微控制器產品設計多種系統架構，并針對各類應用打造全面的解決方案；包括48V位置控制解決方案和采用工業網絡連接的交流伺服電機控制等。“成功產品組合”作為經驗證的完整解決方案，旨在幫助客戶加速設計進程并縮短產品上市時間?；诳蔁o(wú)縫協作的多款產品，瑞薩現已推出適用于各種應用和終端產品的超過250余款“成功產品組合”。更多信息，請?jiān)L問：renesas.com/win。

供貨信息

RAA78815x收發器產品現已上市；提供8至14引腳的MSOP和SOIC封裝。配合新收發器產品家族的評估板亦已上市。
