三安集成發布EZ-Tuning四工器，提高射頻前端模組量產精度

隨著載波聚合技術[LTE-A]應用的發布，催化了超小型化多工器的發展，而在通信網絡從4G/4G+邁向5GNR的階段，射頻前端中的濾波器也將承擔該組網功能。其中，應用最為廣泛的Band1 + Band3四工器則是國產品牌急需最先突破的產品。

多工器的引入使載波聚合不需要增加額外天線，但增加了射頻前端鏈路設計挑戰性，尤其是帶間隔離的設計。一方面，由于多工器整合了多個頻段，頻段之間尤其是Band 1發射端（1920-1980MHz）和Band 3接收端（1805-1880MHz）這樣相近頻段的帶間隔離是困擾射頻工程師的調試難題之一；另一方面，多工器的版圖設計與雙工器難以實現嚴格的管腳對齊，因此接收模組的適配需要花費比加裝天線和單一濾波器更多的時間精力。

三安集成發布國內首顆自主鍵合片四工器，搭載自研EZ-Tuning技術降低調試難度、優化客戶量產精度。

三安集成作為國內領先的射頻前端解決方案與器件制造平臺，將多年化合物半導體制造經驗延伸至SAW/TC-SAW濾波器領域，擁有濾波器全產業鏈的研發和制造能力，優先布局高端溫度補償型SAW濾波器產品，產品型號涵蓋FDD/TDD主流頻段。2021年8月，三安集成推出了首款可量產的小尺寸Band 1+Band 3四工器（Part No.: RBQ2140E0H）。

RBQ2140E0H采用TC-SAW濾波器工藝技術，基于自研的鍵合材料，實現Band 1 TX與Band 3 RX之間的高隔離，同時達到國際一流水平的低插損值，溫漂系數可以達到-20ppm/℃或更低。另外，研發團隊在設計中加入了“EZ-Tuning” （快速匹配）的考慮，使Band 1和Band 3的鏈路特性可以在特征阻抗下達到最優狀態，對于功放與四工器之間的負載牽引部分，也簡化了匹配過程，只簡單匹配即可上機測試，系統性地提高量產精度。

RBQ2140E0H的產品特性圖表

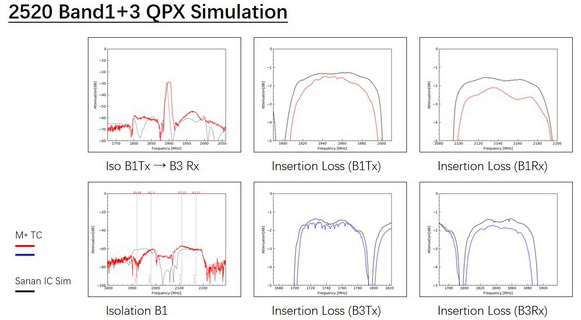

2520 Band 1+3 QPX Simulation

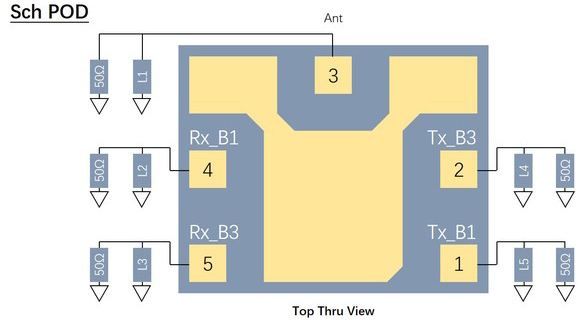

Sch POD

國內首個能全套提供Phase V NR架構所需四工器和雙工器產品的企業，助力5G主銷“千元機”的射頻前端小型化和國產化

隨著四工器的發布，標志著三安集成在濾波器領域走到行業前沿，搭配新的NR頻段雙工器產品，成為國內首個能全套提供Phase V NR架構所需四工器和雙工器產品的企業。全新的NR頻段雙工器產品，采用1612尺寸外形，更小尺寸適合5G時代手機內部更小的擺件空間，全套濾波器解決方案為加速5G千元機種集中上量提供可能。

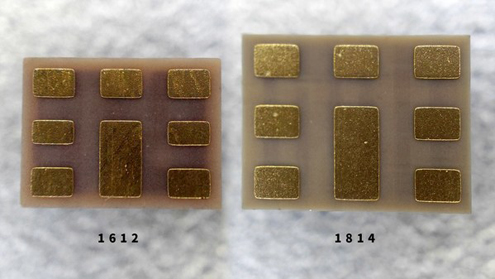

1612 v.s. 1814

作為中國新興的SAW/TC-SAW供應商，三安集成濾波器事業部?jī)H用4年多時間，通過研發和產能的大量投入，迅速躋身中國濾波器行業領先地位。目前已在泉州南安布局大規模生產線，即將在2021年底達到產能峰值，產品線已涵蓋大部分頻段，即將推出HP-SAW產品。2020年，三安集成濾波器已達成雙工器單月10kk出貨量，產能和品質已在客戶端收獲認可。

三安集成認為，實現萬物高速互聯的美好未來，射頻前端集成電路和無線通信是關鍵。除此之外，三安集成用多個業務板塊，全方位解決高速互聯世界的射頻、激光和功率芯片需求。
