致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1618、NCP13992、NCP4318芯片的5G高效電源供應器解決方案。

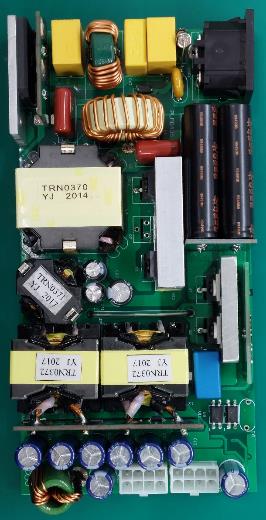

圖示1-大聯大友尚基于onsemi產品的5G高效電源供應器解決方案的展示板圖

5G技術憑借著高速度、低延遲與巨量連接等三大特性，促進了例如自動駕駛、大數據與物聯網等熱點應用的發展。然而隨著5G廣泛的應用，5G電源供應器也被要求在有限的空間內提供更高的瓦數，這迫使電源供應器朝著更高效率或更高的功率密度的方向發展。大聯大友尚基于onsemi NCP1618、NCP13992、NCP4318芯片的5G高效電源供應器解決方案通過改善電路的拓樸結構，來提高電源的整體效率。

圖示2-大聯大友尚基于onsemi產品的5G高效電源供應器解決方案的場景應用圖

本方案采用了onsemi旗下NCP1618 PFC控制器、NCP13992高效LLC控制器與NCP4318同步整流控制器，可用于12V/500W的5G高效電源供應器。其中，NCP1618可提供三種模式的操作，包括連續模式、邊界模式與連續模式的操作，以保障電源供應器在不同負載情況下能夠獲得整體最佳效率。另外，NCP1618提供的pfc-OK腳位具有跟下級電路通訊的功能，借助此腳位可控制下級電路的ON/OFF，并且NCP1618還提供Soft-Skip功能，使其工作在極輕負載情況下，能夠提供出色的功耗表現。

NCP13992提供了light load模式來提高輕載的效率，并具有quiet skip功能，可改善音頻噪音問題。另外，NCP13992還具有auto or fixed deal time adjust模式供使用者選擇。而NCP4318是onsemi近年推出的雙通道同步整流控制器，借助該器件，可使本方案在輕載情況下的Gate電壓自動從10V降低自6V/5V。

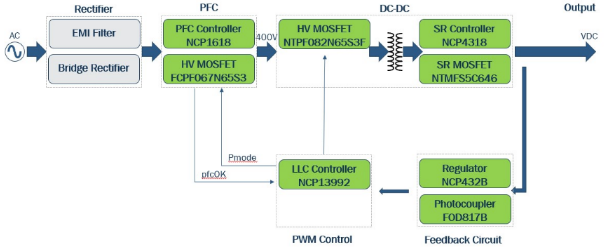

圖示3-大聯大友尚基于onsemi產品的5G高效電源供應器解決方案的方塊圖

通過出色器件組合，本方案以多模式PFC搭配LLC來提升整體效率，并同時改善電路在輕、中載時的效率表現。經過測試，在空載時空載功耗介于100mW與160mW之間，平均效率表現介于93%與95.2%。并且在極輕載（1% load）下的效率達82%以上，滿載效率可達92%以上。

核心技術優勢：

·  NCP1618 PFC與NCP13992 LLC控制器提供高壓啟動功能；

·  NCP1618提供DCM/CRM/CCM操作模式并在DCM/CRM下帶有最大頻率的限制；

·  NCP 1618與NCP13992可互相連結溝通；

·  NCP13992有提供light load mode、quiet skip與standard skip選擇；

·  NCP4318具有Adaptive dead time與可變Gate電壓功能。

方案規格：

·  全電壓輸入：90Vac ~ 264Vac；

·  最大輸出功率：12V/41.67A；

·  四點平均效率>93% @（25%，50%，75%，100%）；

·  空載功率消耗<200mW；

·  具有過壓保護OVP、過電流保護OCP、短路保護SCP與大電容電壓欠電壓保護Bulk UVP；

·  展示板PCB尺寸LxWxH=183 mm x 93 mm x 25 mm。
