工程師可以設計更小、更輕量和更經濟適用的解決方案，同時優化系統性能、效率和可靠性

德州儀器 (TI)（納斯達克股票代碼：TXN）近日宣布推出業內先進的獨立式有源電磁干擾 (EMI) 濾波器集成電路 (IC)，能夠幫助工程師實施更小、更輕量的 EMI 濾波器，從而以更低的系統成本增強系統功能，同時滿足 EMI 監管標準。

隨著電氣系統變得愈發密集，以及互連程度的提高，緩解 EMI 成為工程師的一項關鍵系統設計考慮因素。得益于德州儀器研發實驗室 Kilby Labs 針對新概念和突破性想法的創新開發，新的獨立式有源 EMI 濾波器 IC 產品系列可以在單相和三相交流電源系統中檢測和消除高達 30dB 的共模 EMI（頻率范圍為 100kHz 至 3MHz）。與純無源濾波器解決方案相比，該功能使設計人員能夠將扼流圈的尺寸減小 50%，并滿足嚴苛的 EMI 要求。更多有關德州儀器新的電源濾波器 IC 產品組合的信息，請參閱TI.com/AEF。

德州儀器開關穩壓器業務部總經理 Carsten Oppitz 表示："為了滿足客戶對更高性能和更低成本系統的需求，德州儀器持續推動電源創新，從而以具有成本效益的方式應對 EMI 設計挑戰。我們相信，新的獨立式有源 EMI 濾波器 IC 產品組合將進一步助力工程師解決他們所面臨的設計挑戰，并大幅提高汽車、企業、航空航天和工業應用中的性能和功率密度。"

顯著縮減系統尺寸、重量和成本，并提高可靠性

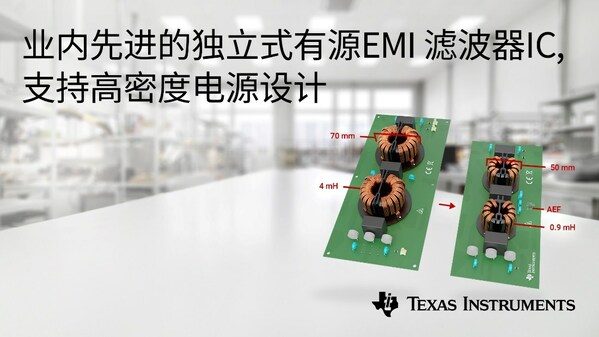

如何實施緊湊和高效的 EMI 輸入濾波器設計是設計高密度開關穩壓器時的主要挑戰之一。通過電容放大，這些新的有源 EMI 濾波器 IC使工程師能夠將共模扼流圈的電感值降低多達 80%，這將有助于以具有成本效益的方式提高機械可靠性和功率密度。

新的有源 EMI 濾波器 IC 系列包括針對單相和三相商業應用的 TPSF12C1 和 TPSF12C3，以及面向汽車應用的 TPSF12C1-Q1 和 TPSF12C3-Q1。這些器件可有效降低電源 EMI 濾波器中產生的熱量，從而延長濾波電容器的使用壽命并提高系統可靠性。

新的有源 EMI 濾波器 IC 包括傳感、濾波、增益、注入階段。該 IC 采用 SOT-23 14 引腳封裝，并集成了補償和保護電路，從而進一步降低實施的復雜性并減少外部組件的數量。

減輕共模發射以滿足嚴格的 EMI 標準

國際無線電干擾特別委員會 (CISPR) 標準是限制電氣和電子設備中 EMI 的全球基準。TPSF12C1、TPSF12C3、TPSF12C1-Q1 和 TPSF12C3-Q1 有助于檢測、處理和降低各種交流/直流電源、車載充電器、服務器、UPS 和其他以共模噪聲為主的類似系統中的 EMI。工程師將能夠應對 EMI 設計挑戰，并滿足 CISPR 11、CISPR 32 和 CISPR 25 EMI 要求。

德州儀器的有源 EMI 濾波器 IC 滿足 IEC 61000-4-5 浪涌抗擾度要求，從而大幅減少了對瞬態電壓抑制 (TVS) 二極管等外部保護元件的需求。借助 PSpice® for TI 仿真模型和快速入門計算器等支持工具，設計人員可以輕松地為其系統選擇和實施合適的元件。欲詳細了解如何使用新的有源 EMI 濾波器 IC 系列進行設計，請閱讀技術文章《獨立式有源 EMI 濾波器 IC 如何縮小共模濾波器尺寸》。

德州儀器始終致力于通過持續的突破性成果進一步推動電源發展，例如，低 EMI 電源創新可幫助工程師縮減濾波器尺寸和成本，同時顯著提高設計的性能、可靠性和功率密度。

封裝及供貨情況

車規級TPSF12C1-Q1 和 TPSF12C3-Q1 現已預量產，僅可從 TI.com.cn 購買，采用 4.2mm x 2mm SOT-23 14 引腳封裝。2023 年 3 月底，商用級 TPSF12C1 和 TPSF12C3 的預量產產品將可通過 TI.com.cn 購買。TPSF12C1QEVM 和 TPSF12C3QEVM 評估模塊可在 TI.com.cn 上訂購。TI.com.cn 提供多種付款方式和配送選項。德州儀器預計各器件將于 2023 年第二季度實現量產，并計劃在 2023 年晚些時候發布另外的獨立式有源 EMI 濾波器 IC。
