6月28日思儀科技在2023MWC上海世界移動通信大會發布并展示了新一代經濟型矢量網絡分析儀3657系列產品，該系列網分頻率范圍覆蓋9kHz～9GHz，是思儀開陽星系列的明星產品3656的升級型號，獲得了眾多通信制造客戶的青睞。

思儀開陽星是繼思儀天衡星、思儀天璣星后發布的品牌五星架構中的第三顆星系列，開陽星在北斗七星中被稱為武曲星，為夜空中著名的主輔雙星。思儀開陽星系列經濟型測試產品，始終與數字產業共發展，相伴相輔助推用戶開啟創新創業、提升測試的戰斗力。

新一代經濟型矢量網絡分析儀3657系列基于臺式CPU架構設計；具有USB、LAN、HDMI、DP等多種接口；實現誤差校準、時域、夾具仿真器、自動夾具移除、高級時域分析等多種功能；具備對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性。

3657系列在操作體驗方面更簡單直觀、測量更快速準確，專為無線通信、有線電視、教育及汽車電子等領域的工程師而精心設計，可廣泛應用于濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。

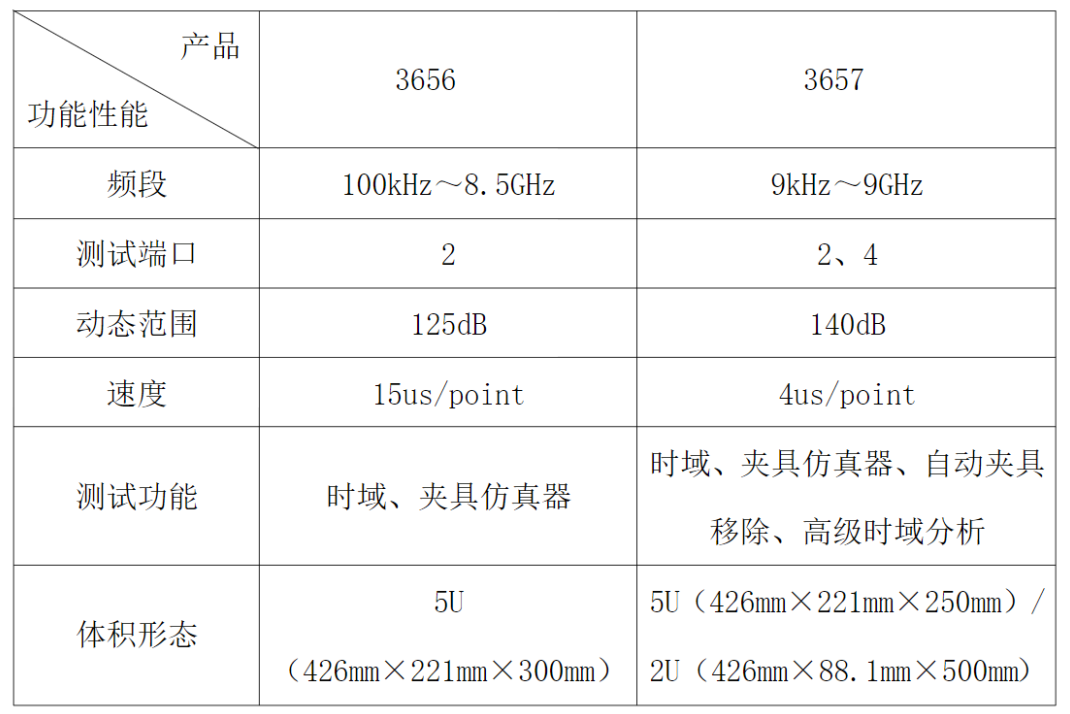

3657系列矢量網絡分析儀相較于3656系列產品進行了全面提升，主要性能提升如下：

3657系列矢量網絡分析儀在3656的基礎上進行了頻段擴展，動態范圍與掃描速度等核心性能有了顯著提高，增加四端口選件，并具備高級時域分析功能，可全方位地滿足用戶的不同測試需求。產品提供2端口和4端口兩種機型，上架式（2U）和臺式（5U）兩種形態，用戶可以根據測試需求選擇不同的款式機型。

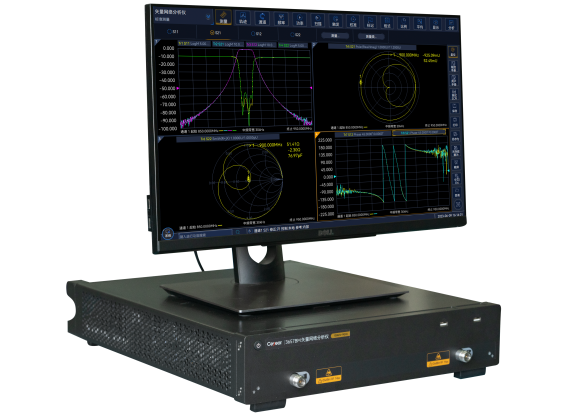

3657A/B/BS矢量網絡分析儀

3657AM/BM矢量網絡分析儀

典型應用：

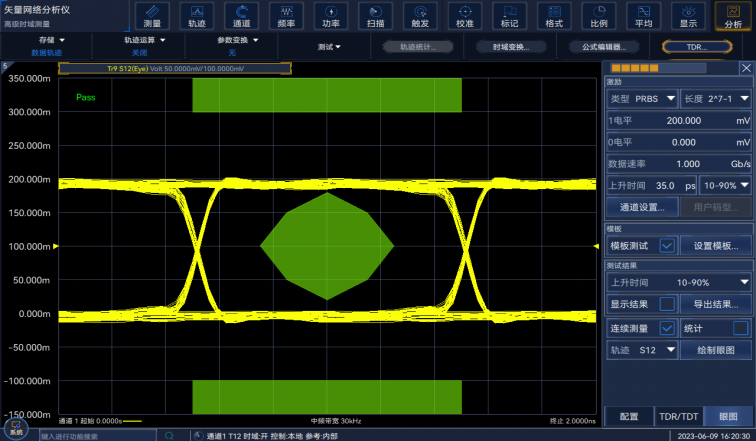

信號完整性的快速分析

高級時域分析功能基于網絡參數的虛擬眼圖生成及分析。可以在仿真眼圖上施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖。

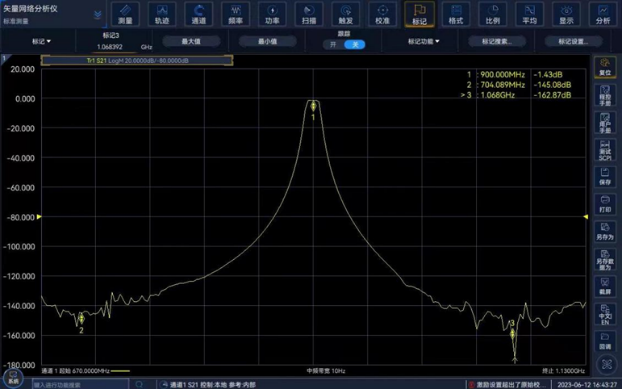

快速高抑制比測量

具有高達140dB（IFBW=10Hz）的動態范圍，4us/point的測試速度，可以應用在高速線纜測試、芯片產線測試、濾波器調測等領域，非常適合工廠的批量生產測試工作，能夠提高測量反應速度，提升測量效率。

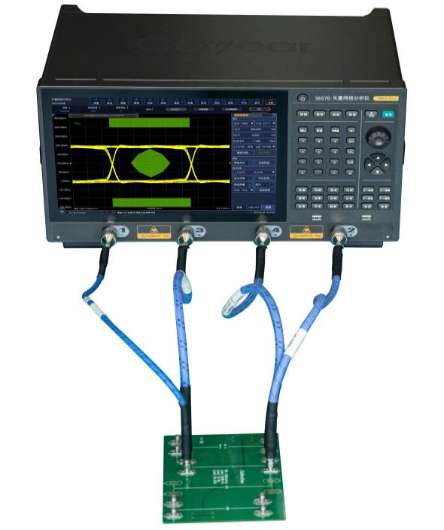

無源多端口器件和平衡器件測試

3657系列矢量網絡分析儀具備四端口測試功能，單次連接即可實現四端口網絡全部16個S參數測量，非常適合工廠的多端口器件大批量生產測試工作；具有平衡參數測量功能。
