產品升級點：

?  矢量信號發生器將頻率擴展至 67GHz，同時兼具一流的矢量調制性能；

?  新增多目標信號發生器，支持8個目標數量，單目標支持實時切換不同帶寬，不同波形，能夠幫助工程師和測試人員快速構建復雜的測試環境，提高測試效率和準確性；

?  新增信道模擬功能，支持最大衰落多徑數24條，支持多普勒、瑞利、萊斯等多種衰落模型，并內置了多種3GPP定義的標準信道模型，既能產生復雜信號，又能在通信中模擬通信信道，有助于測試和驗證網絡、設備、系統等的性能和魯棒性；

坤恒順維推出了新一款KSW-VSG02矢量信號發生器（9kHz-67GHz），為從事前沿無線通信、雷達和衛星通信的工程師提供了更有利的產品支持。技術的持續發展和前沿標準的涌現確實對工程師在信號源的分析測試方面提出了更高的要求。為了應對這些挑戰，工程師需要利用更精準的信號源，以支持更高頻率、更大數據帶寬和更快速率的通信需求。

KSW-VSG02射頻信號發生器覆蓋9KHz至67GHz頻率范圍，具備優異的矢量調制性能，其內置基帶信號發生器設置簡單、性能靈活，調制樣式多，還可以根據用戶需要編輯、下載配置所需要的波形，進行各種復雜信號模擬。

具備最大2GHz內部調制帶寬，ARB支持最高2GSample采樣點設置，可滿足大帶寬信號模擬需求。無論是連續波還是矢量調制信號，信號質量優異，既是理想的本振源和時鐘源，也是高性能的復雜矢量調制模擬仿真信號源。

廣泛用于移動通信系統測試、雷達性能綜合評估、高性能接收機測試和元器件參數測試等方面，覆蓋航空、航天、雷達、通信、芯片測試以及導航設備等眾多領域。

主要特點：

卓越的信號品質

信號發生器產生的信號質量應當遠優于被測件，才能充分測試被測件性能。否則，測試結果與真實性能可能有差異，導致測試結果不可信。VSG02矢量信號發生器，以其卓越的性能，激發被測件潛力，助力測試。

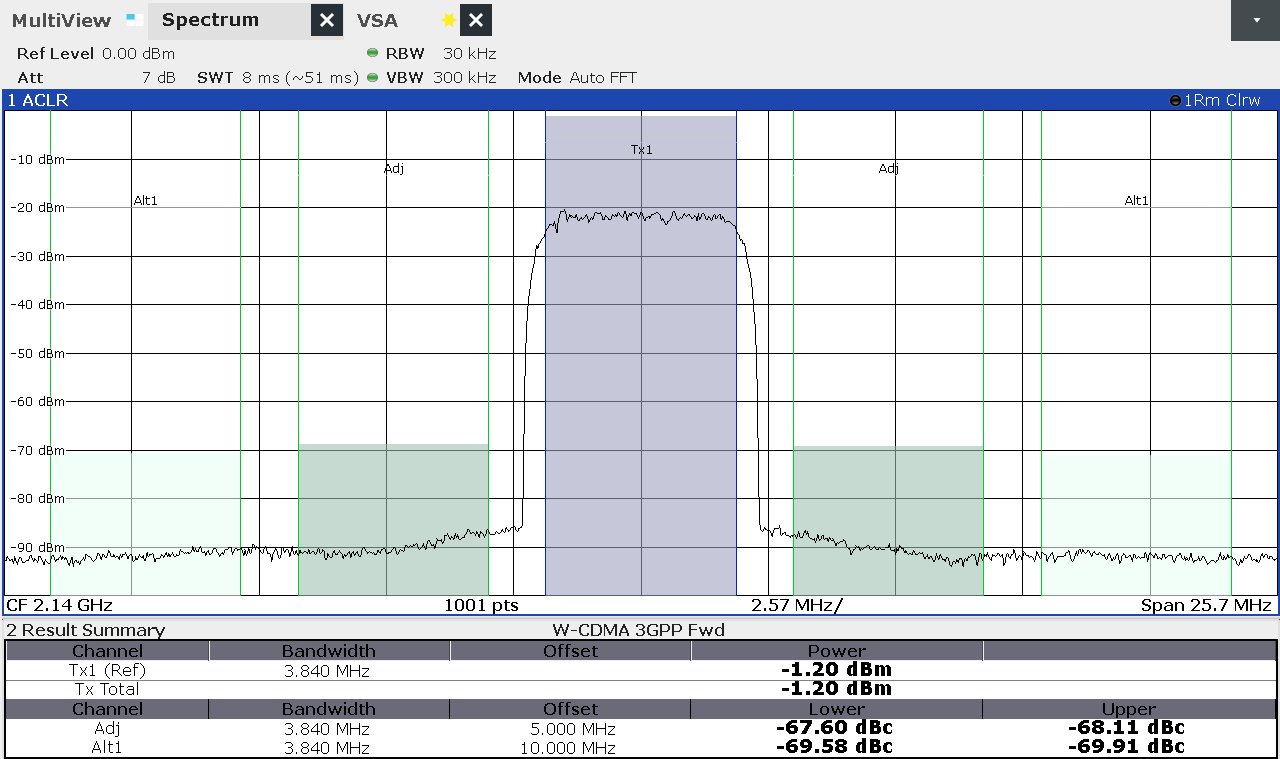

2.14GHz 載波 3GPP-WCDMA  ACPR 實測結果

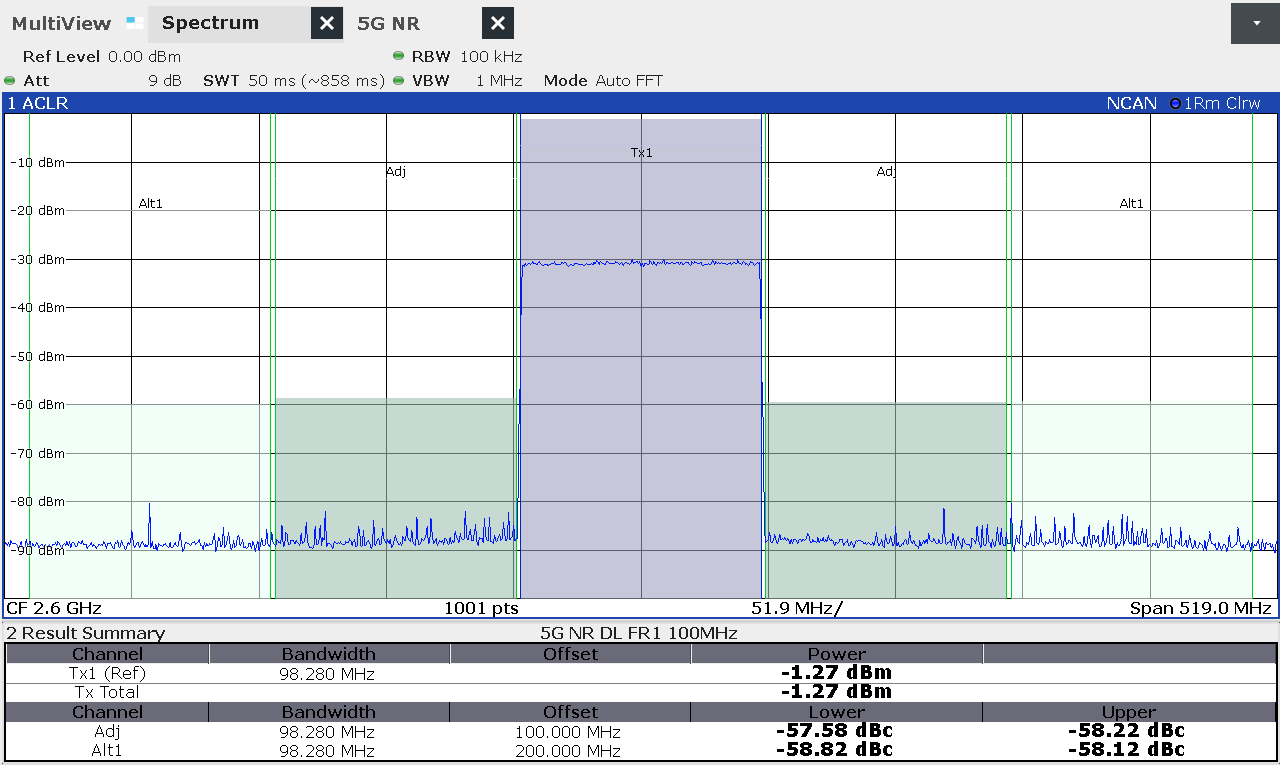

2.6GHz 載波 5G NR ACPR 實測結果

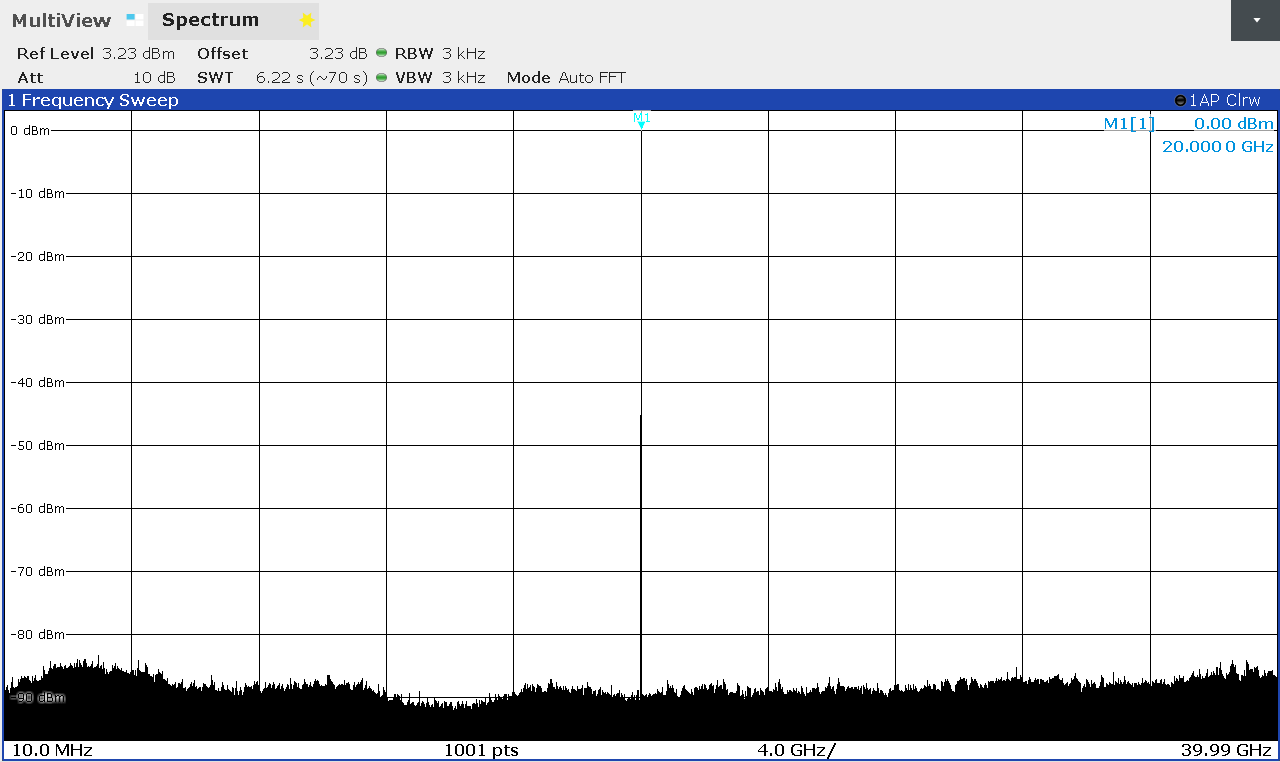

20 GHz載波雜散測試結果

精良的調制特性

VSG02矢量信號發生器，擁有優異的IQ調制性能，射頻帶寬可達2G Hz。同時，最大具備2GHz調制帶寬。得益于2G Hz的射頻帶寬和調制帶寬，VSG02矢量信號發生器在面對大多數無線通信測試，以及一些尖端科技的測試時，都顯得游刃有余。

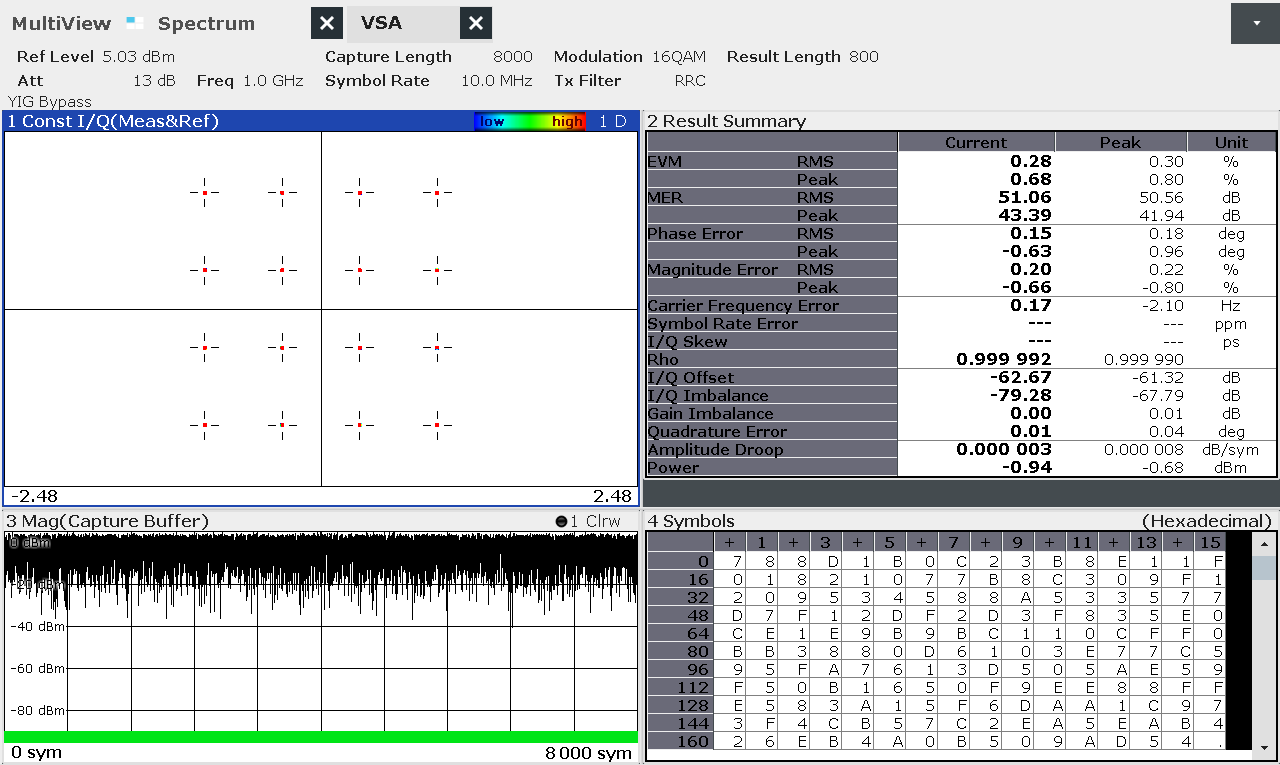

16QAM 調制 EVM 實測結果

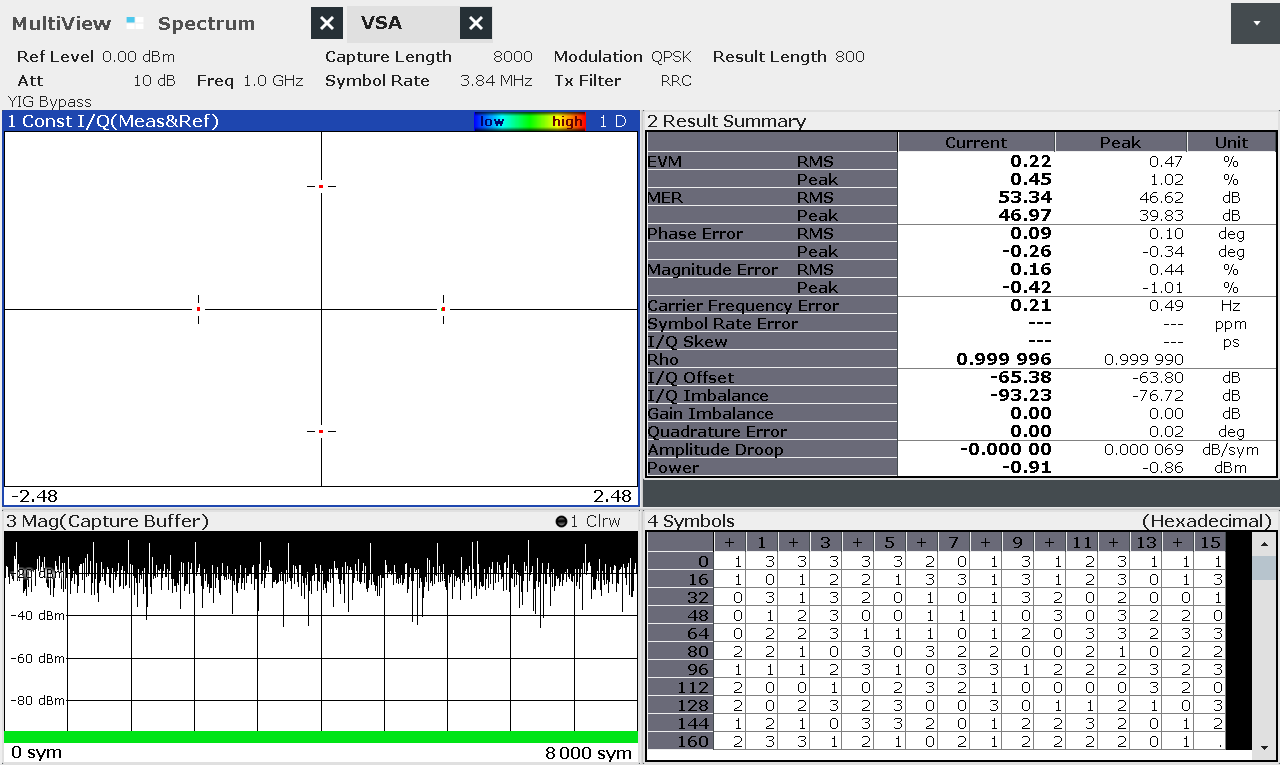

QPSK 調制 EVM 實測結果

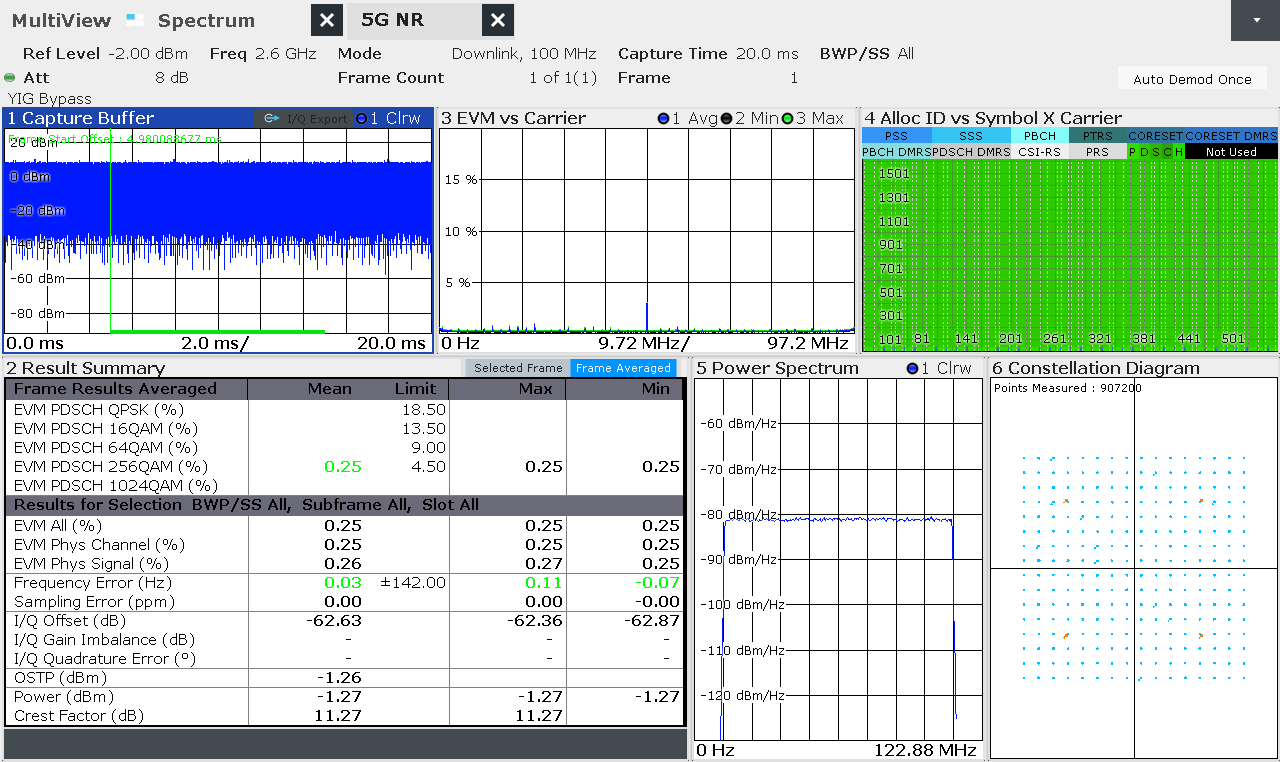

2.6GHz 載波 5G NR EVM 實測結果

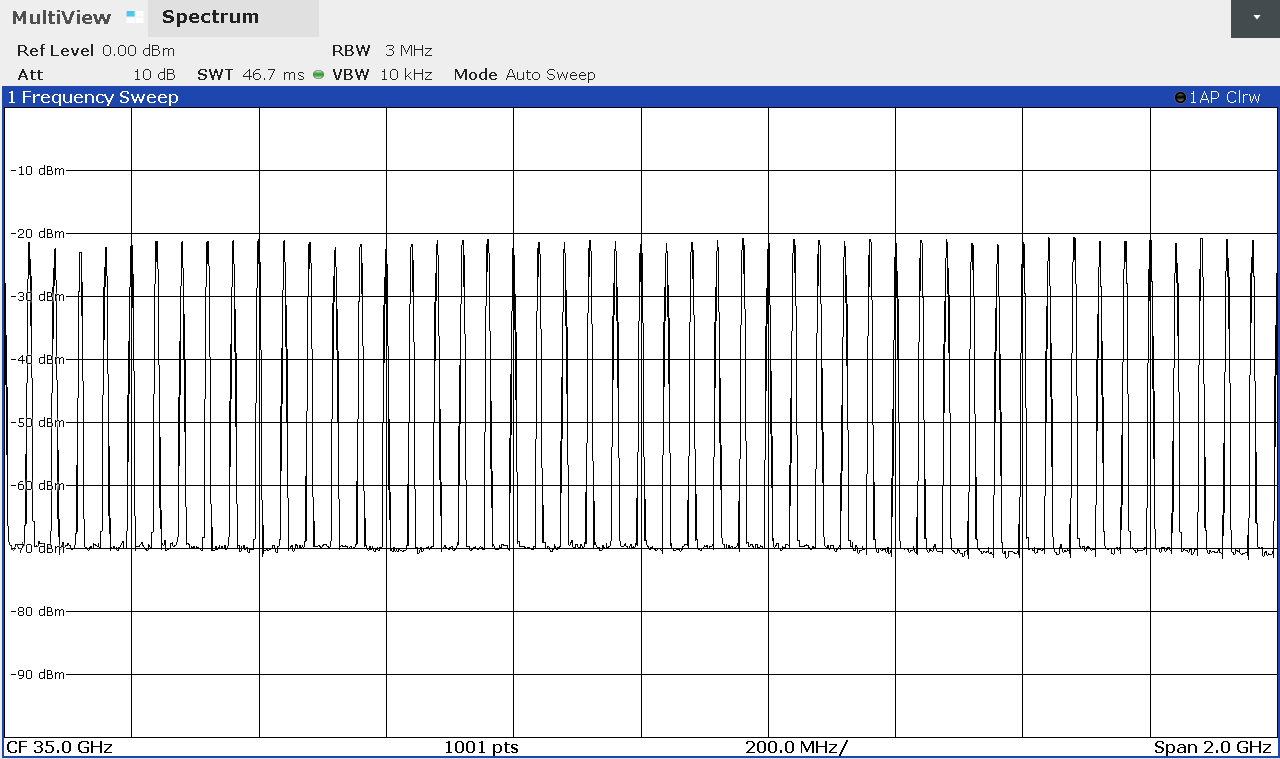

35GHz載波 2GHz調制帶寬51音信號頻譜

非凡的射頻特性

VSG02矢量信號發生器的射頻特性同樣令人驚艷，最大輸出信號功率可達+20dBm以上。

VSG02矢量信號發生器的脈沖調制器具備開/ 關比＞ 80dB，上升 / 下降時間＜ 10ns的優異特性。

VSG02矢量信號發生器配備的高品質頻綜模塊，具備良好的SSB相位噪聲和非諧波性能。如果搭配超低相噪選件，可進一步提升相噪指標性能。

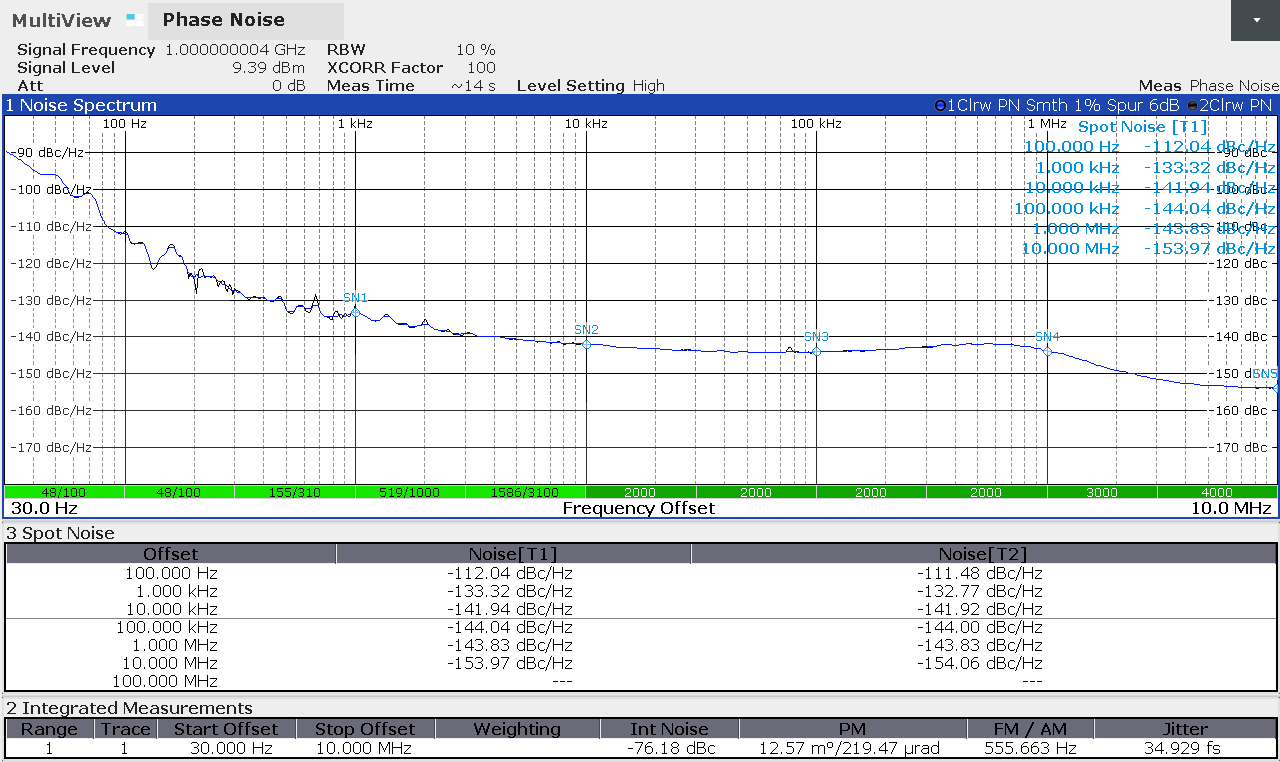

標準配置相位噪聲

超低相位噪聲配置選件

海量的存儲空間

VSG02矢量信號發生器最大支持的IQ波形存儲空間達到驚人的2G Sample，如若搭配大容量存儲選件，IQ波形存儲空間可達到令人驚訝的6TByte。

完備的信號模擬

VSG02矢量信號發生器，內置了多種典型的數字調制方式及無線通信信號DEMO，包括：LTE標準信號模型、5G NR標準信號模型，雷達信號模型，WiFi信號模型。

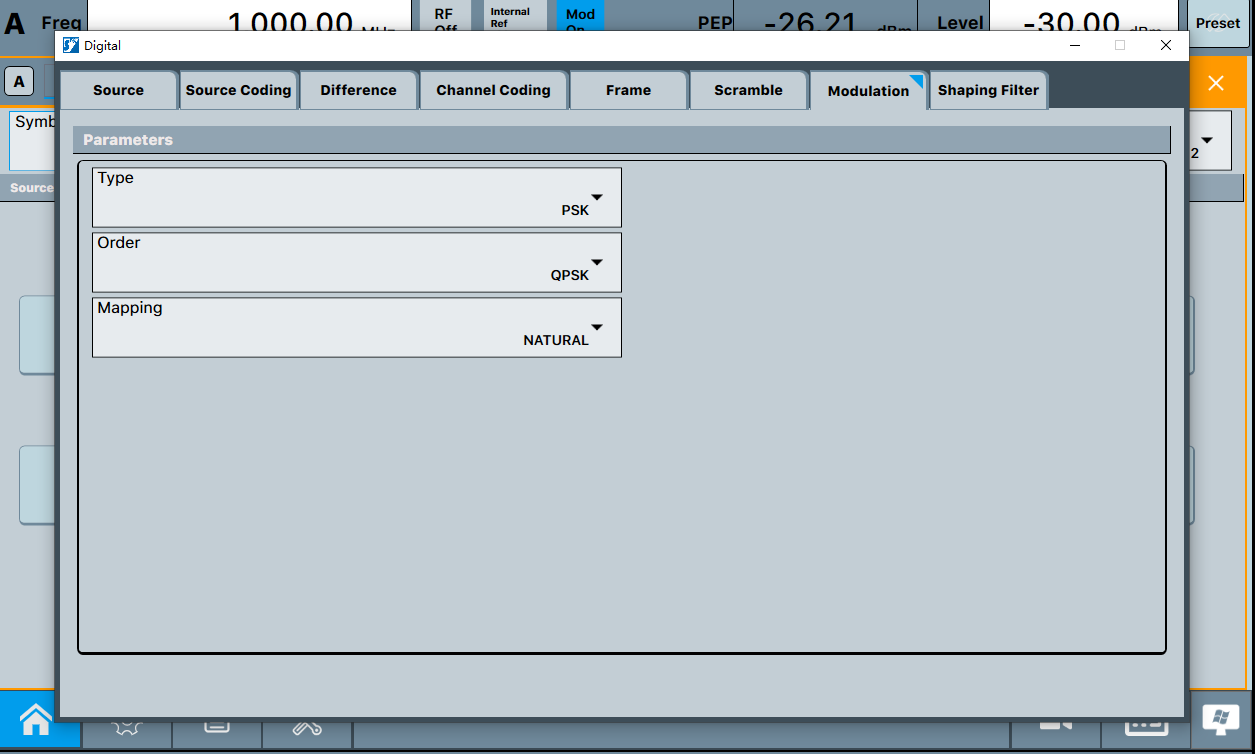

典型數字調制

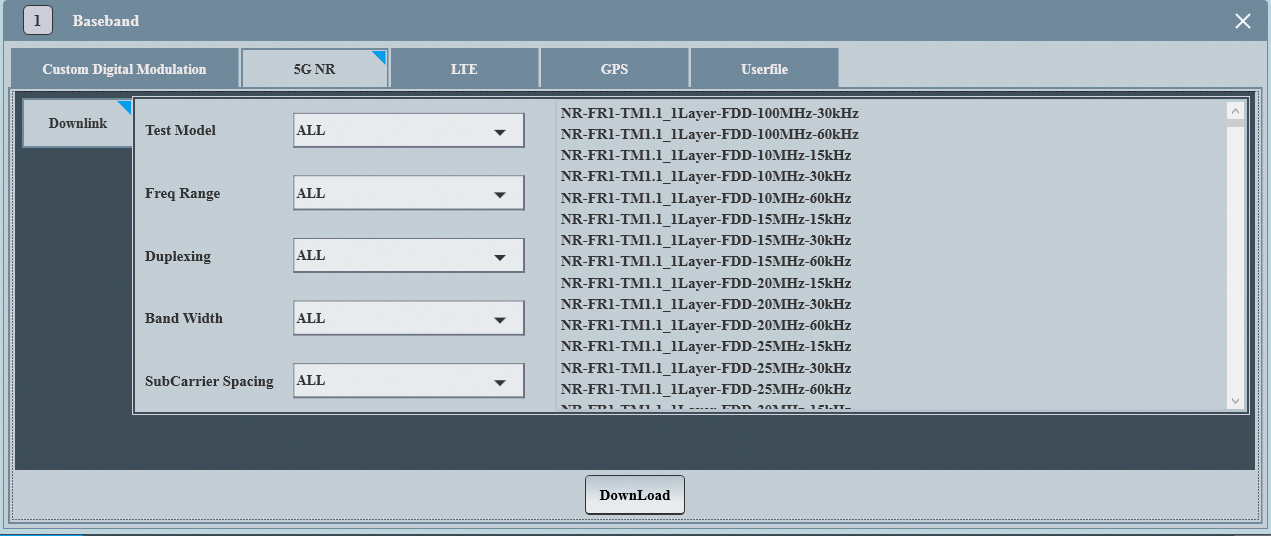

5G NR標準模型

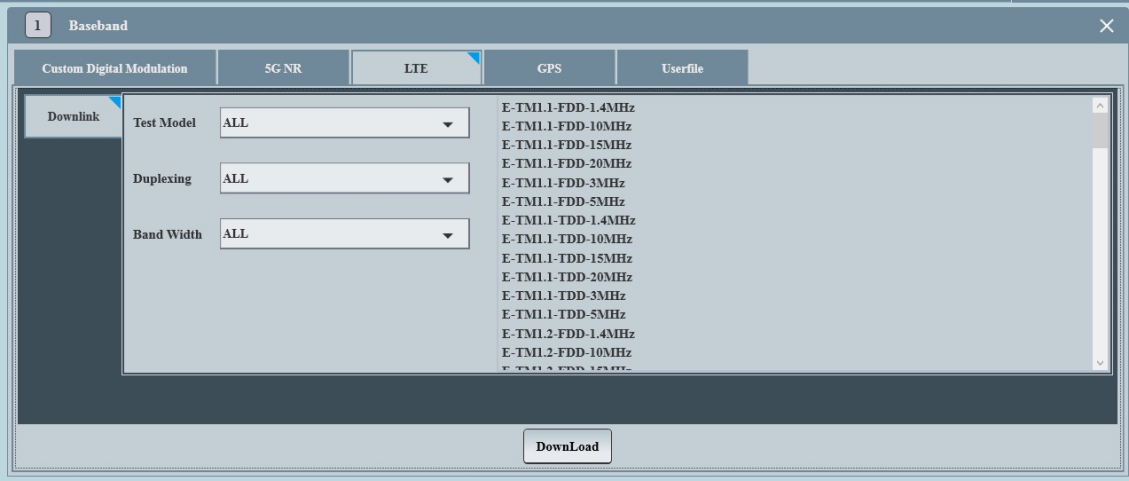

LTE 標準模型

多種信號發生軟件

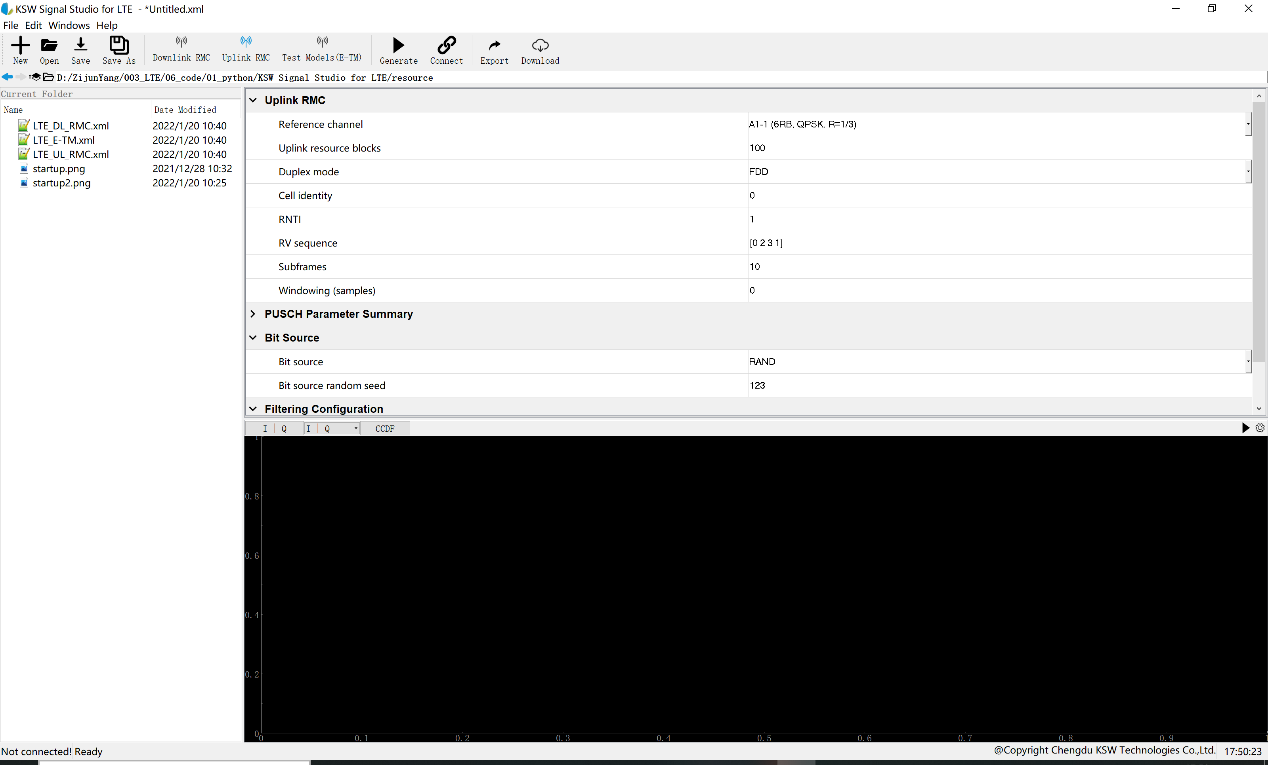

LTE信號發生軟件

5G NR信號發生軟件

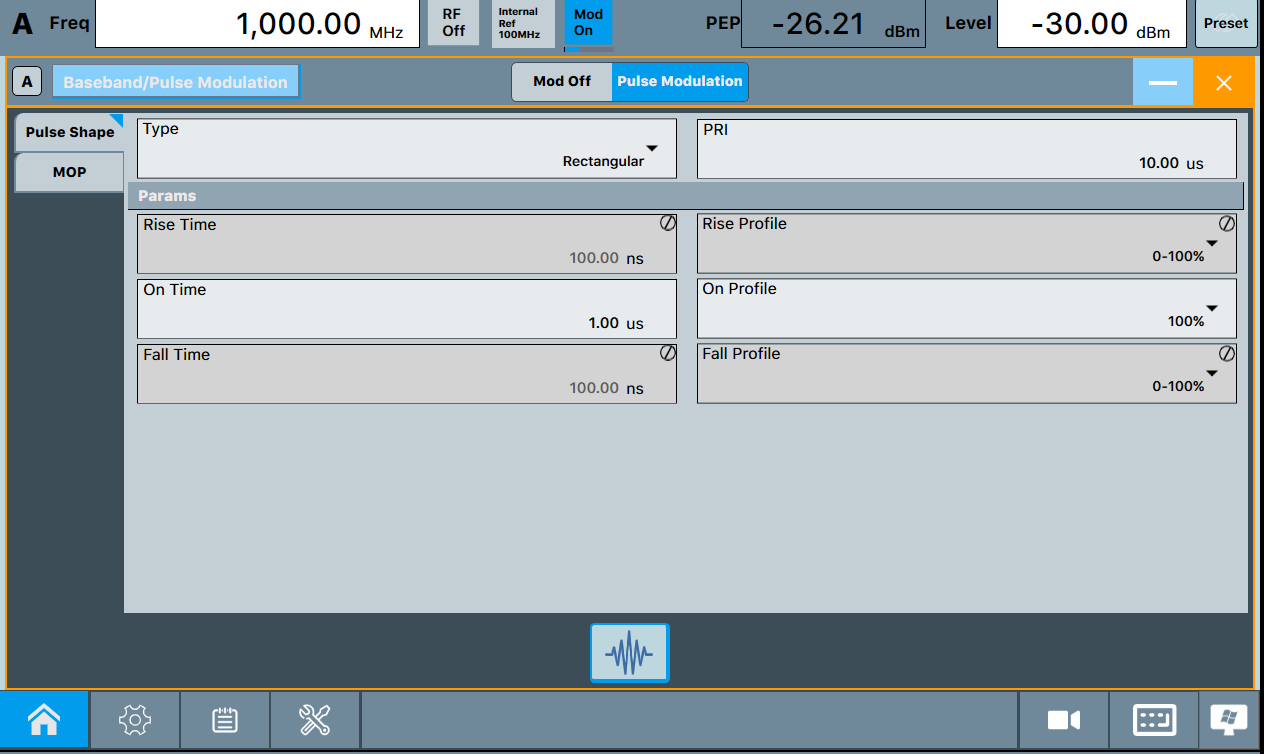

雷達信號模擬

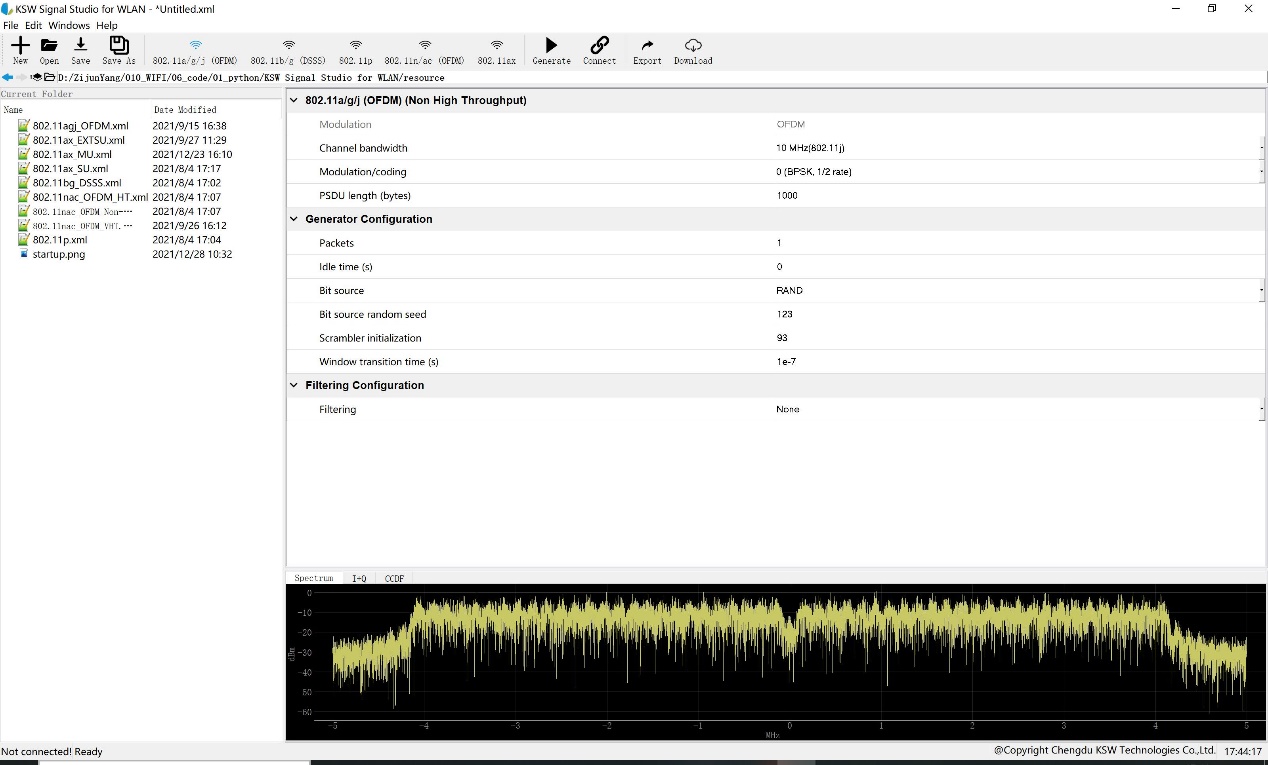

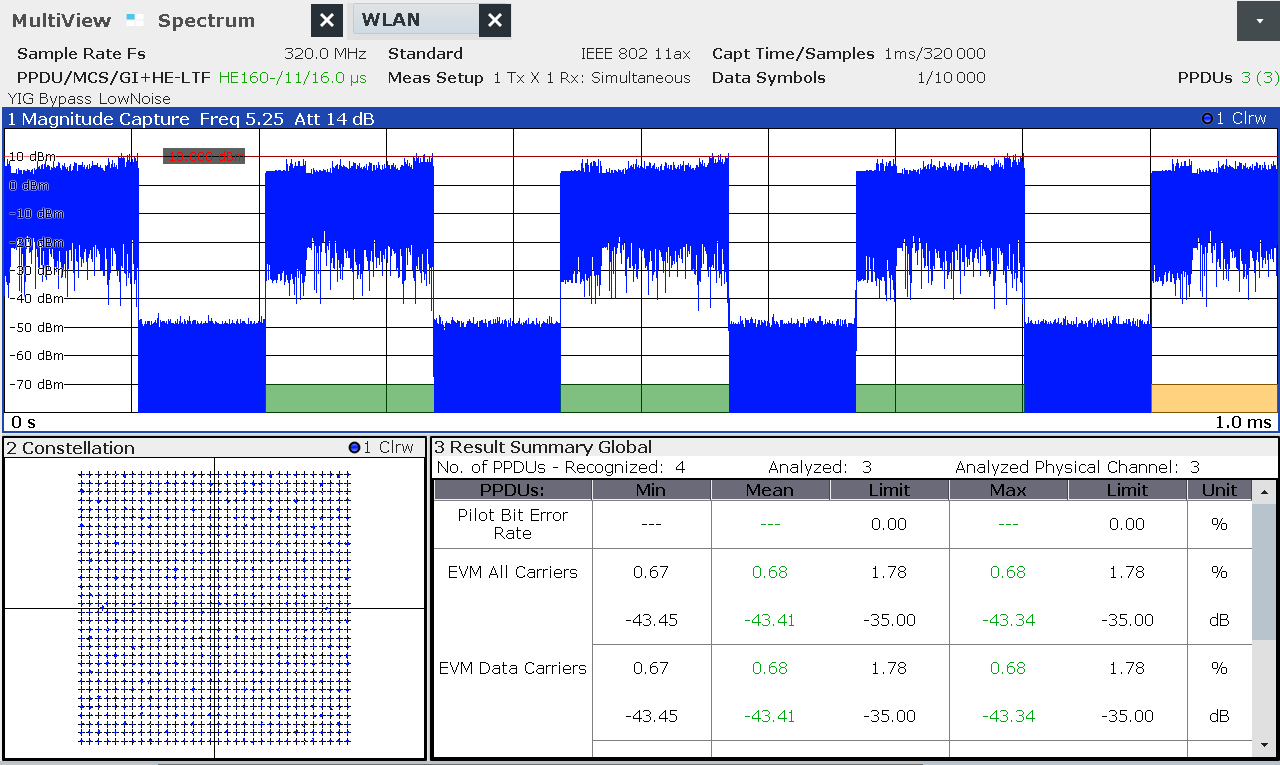

WiFi信號發生軟件

多目標信號發生軟件

?  單通道目標數：8個目標

?  每個目標支持動態輸出功率變化

?  每個目標支持動態載波頻率變換

?  每個目標支持不同帶寬、不同波形（每個目標帶寬不大于最大帶寬）

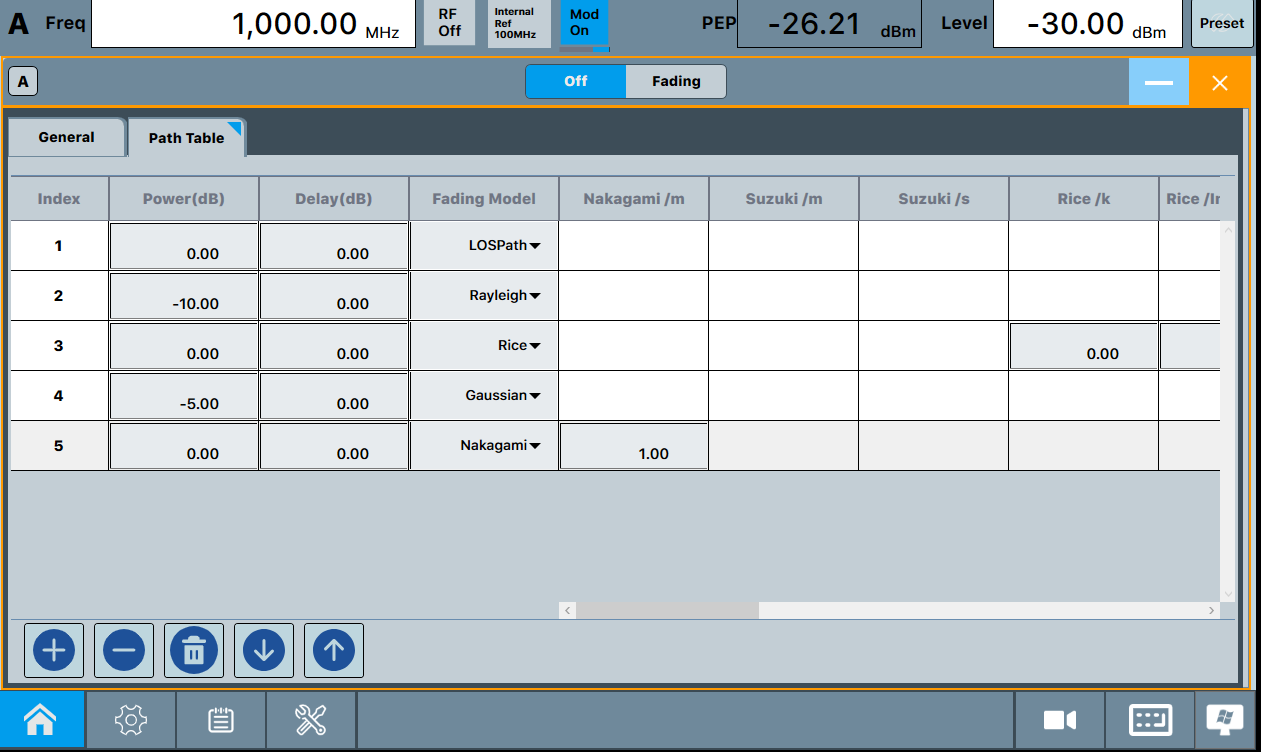

信道模擬

VSG02矢量信號發生器支持最大衰落多徑數24條，支持多普勒、瑞利、萊斯等多種衰落模型。同時，VSG02矢量信號發生器內置了多種3GPP定義的標準信道模型。

任意波形產生

VSG03矢量信號發生器最大支持3GHz的任意波模式采樣率設置。任意波形產生模式可以通過播放波形文件來產生調制信號。信號源支持的波形文件格式包括常規波形文件（txt文件）、二進制波形文件（bin文件）、文本文件（wv文件）。

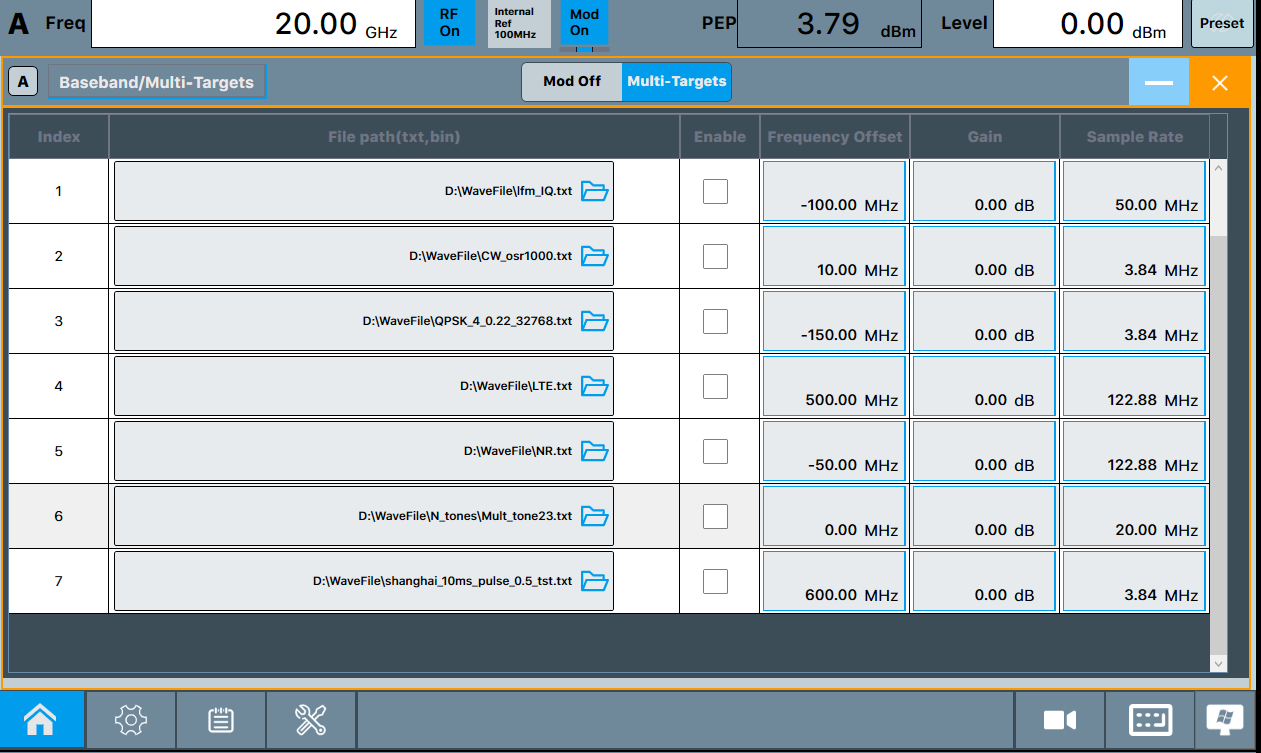

多目標發生器

多目標發生器可實時添加或刪除任一波形，從而實現復雜多載波調制功能，使得構建復雜的信號場景變得輕松。

?  單通道目標數：8個目標

?  每個目標支持動態輸出功率變化

?  每個目標支持動態載波頻率變換

?  每個目標支持不同帶寬、不同波形（每個目標帶寬不大于最大帶寬）
