致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出以恩智浦（NXP）S32K144 MCU、NCJ29D5芯片、KW38無線控制芯片為主，輔以芯源系統（MPS）、TDK、莫仕（Molex）等旗下產品為周邊器件的汽車UWB Digital-Key Kit應用方案。

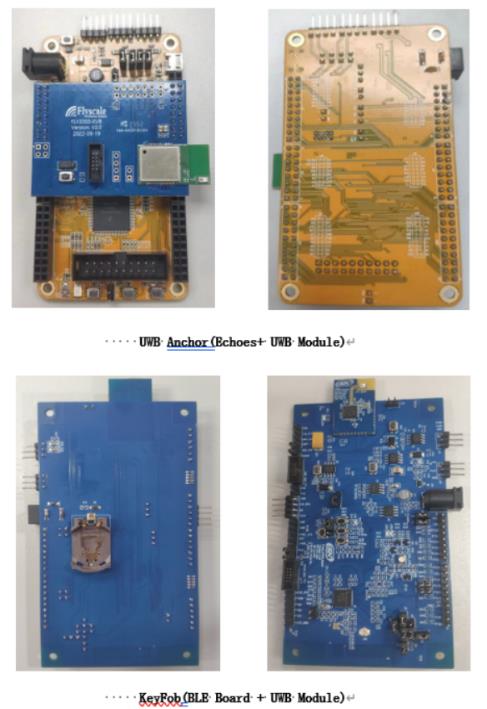

圖示1-大聯大世平以NXP產品為主的汽車UWB Digital-Key Kit應用方案的展示板圖

UWB數字鑰匙作為新一代汽車的解鎖方式，以出色的抗干擾性能、強大的多設備共存能力以及精準至厘米級的定位技術，為車輛的智能化和數字化提供了更多可能性。為加速UWB汽車數字鑰匙的普及與應用，大聯大世平推出以NXP旗下S32K144 MCU、NCJ29D5芯片、KW38無線控制芯片為主，輔以芯源系統（MPS）、TDK、莫仕（Molex）等旗下產品為周邊器件的汽車UWB Digital-Key Kit應用方案。借助UWB的高精度定位技術，本方案實現了安全、便捷的數字鑰匙功能。

圖示2-大聯大世平以NXP產品為主的汽車UWB Digital-Key Kit應用方案的場景應用圖

本UWB Digital-Key Kit應用方案由鑰匙（BLE_KW38 Board + WPI UWB Module）、車外錨點（4×（S32K144 + IDH飛圖底板&UWB Module））、車內錨點（S32K144 + IDH 飛圖底板&UWB Module）、基站BCM（S32K144 Board）以及基站BLE（BLE_KW38 Board）組成。

其中，S32K144 Board以NXP面向汽車和通用嵌入式應用設計推出的高性能MCU——S32K144為核心。該MCU基于Arm® Cortex® M0+/ M4F內核，具有DSP指令集和單精度浮點數處理單元（FPU），最高頻率可運行到112MHz，并集成2MB Flash和256KB SRAM。同時，為支持開發者應用，NXP提供免費的軟件開發集成環境——S32DS for Arm以及集成Processor Expert的圖像化配置工具，用于輕松設置外設底層驅動（LLD）的軟件開發套件（SDK）。

BLE_KW38 Board采用NXP KW38無線控制芯片，其集成BLE無線通信功能，搭載48MHz Arm® Cortex®-M0+內核、256KB可編程閃存和256KB FlexNVM，并帶有ECC功能，增強數據的可靠性。同時，8KB的FlexRAM支持EEPROM仿真，提供靈活的存儲選項。片上還集成64KB的SRAM，進一步滿足各種應用對內存的需求。此外，該芯片支持BLE 5.0標準，具有低功耗、高性能和可靠的無線連接能力。

IDH飛圖底板&UWB Module采用NXP NCJ29D5芯片，該芯片集成Arm® Cortex®-M33處理器核心以及Arm® TrustZone安全技術。這是一款功能全面的單芯片脈沖無線電超寬帶（IR-UWB）低功耗收發器IC，它嚴格遵循IEEE 802.15.4 HRP UWB PHY以及IEEE 802.15.4z BPRF/HPRF UWB PHY標準，專為汽車環境中的安全測距應用而設計，能夠?qū)崿F(xiàn)高達10厘米的測距精度。在數據傳輸速率方面，芯片支持高達6.8Mbps（在BPRF模式下）和7.8Mbps（在HPRF模式下）的速率。此外，NCJ29D5還內置專門的MAC固件，大大簡化UWB測距的設置流程以及會話控制操作。

WPI UWB Module同樣采用NXP NCJ29D5芯片，PCB板尺寸為28mm×18mm（4層板）。

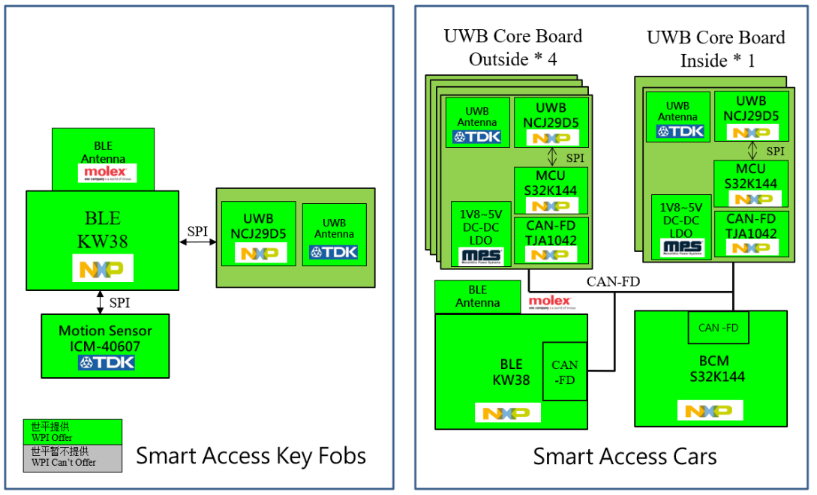

圖示3-大聯大世平以NXP產品為主的汽車UWB Digital-Key Kit應用方案的方塊圖

隨著技術的不斷進步和成本的逐步下降，UWB數字鑰匙的應用將日益普及。與此同時，手機廠商也在加速布局UWB技術，這為UWB數字鑰匙等應用的廣泛推廣提供了強有力的支持。在此進程中，大聯大世平與NXP將持續發揮技術優勢，為這一進程賦能。

核心技術優勢：

?  中心頻率從5GHz-8.0GHz，帶寬可達500MHz；

?  定位精確，可實現厘米級定位；

?  對信道衰落不敏感，多徑分辨能力強；

?  可防中繼攻擊，對定位數據加密；

?  支持車身多錨點定位，GUI可顯示實時定位。

方案規格：

?  符合IEEE 802.15.4Z HRP UWB PHY標準；

?  支持中心頻率從6.5GHz到8.0GHz（AES-128和AES-256）；

?  車身多錨點定位方案（BLE+UWB）；

?  NXP NCJ29D5供電電壓1.8V~3.6V；

?  UWB片內集成Arm®Cortex®-M33 32位處理器55.2MHz、256kByte非易失性內存、40kByte RAM、96kByte ROM、Arm®TrustZone技術和S-DMA安全、SPI、UART和LIN兼容接口。
