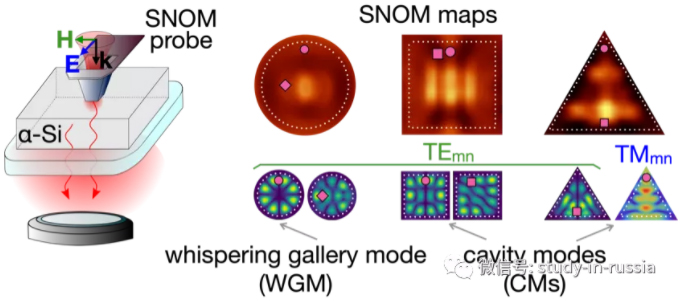

莫斯科國立大學物理系的科學家與魯汶天主教大學和 IMEC 研究中心的比利時同事一起，以亞波長空間分辨率對硅納米天線中的光學模式進行了可視化。他們的工作成果將有助于開發用于控制可見光和近紅外范圍內的電磁輻射的最新微型設備。該研究可以在 Nanophotonics 雜志的頁面上找到。

電磁天線廣泛用于蜂窩通信、電視和電信。傳統上，它們轉換微波和無線電波，因此具有與其波長相對應的尺寸——從幾毫米到幾米。現代技術使得制造非常微型的納米天線成為可能，這些納米天線可以控制可見光和近紅外范圍內的電磁輻射。它們也被稱為光學納米天線。其中一個特殊的角色是由高折射率材料制成的結構，例如非晶硅。后者還具有低吸收系數，因為它是一種間接帶隙半導體：在光的作用下，電子以低概率從價帶傳遞到導帶，這使得硅納米天線比金屬天線更有效。
