電源紋波是電源品質的重要指標之一，除了工程師外，普通用戶也會關心紋波的大小。通常在實驗室中示波器被用來測量電源紋波，但是具體操作流程存在隨意性大，可復現性低等問題。泰克針對工程師在電源紋波測試中存在的種種問題，特別開設推出【電源紋波測試，從入門到精通】，通過八節視頻課程，逐漸深入探討工作中遇到的細節困擾。

隨著集成電路的發展進步，用電設備的電源電壓越來越低。例如目前主流微處理器的供電電壓已經低至1V左右，用于移動設備的LP-DDR系列存儲器，供電電壓最高也不超過1.8V。這些非常接近硅閾值電壓的用電設備，對電源的品質也提出了越來越高的需求。

除了電源工程師會關注電源品質外，普通用戶在經受低質量電源困擾之后，也會通過不同手段來關注、改善電源的質量。例如在高保真（Hi-Fi）音響愛好者圈子里，就流傳著 “火電力度大，水電解析力高，雅魯藏布江的水電效果好” 等段子。更不乏為了改善電源質量，花重金購買一根昂貴的電源線材。Hi-Fi愛好者的部分觀點和行為雖然缺乏足夠的科學依據，但也從一個側面可以反映出電源對用電設備的影響是舉足輕重的。

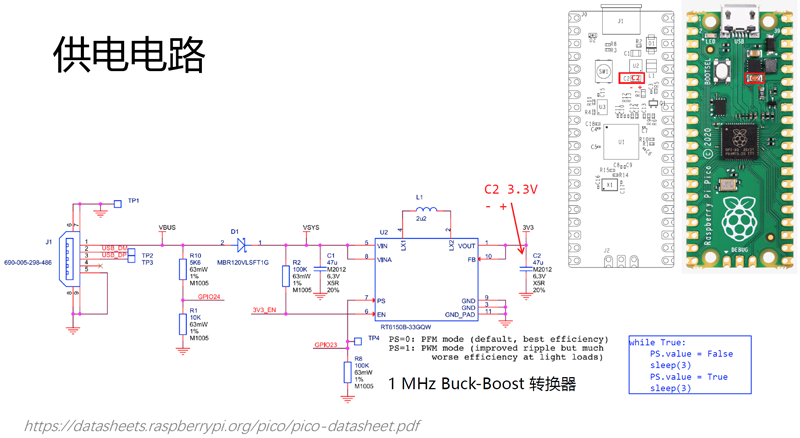

課程中以一個常見的Raspberry Pi Pico開發板的電源模塊為例，介紹電源紋波測量的基本流程。Raspberry Pi Pico是一個小巧實用的MCU板子，供電由一顆來自RICHTEK的RT6150B完成，輸出電壓是3.3V。RT6150B是一個Buck-Boost轉換器，因此輸入電壓既可以高于也可以低于3.3V。板子的供電來自USB接口的5V，實現的是降壓轉換。值得注意的是，RT6150B有一個Power Save Mode（PSM）。當芯片的7腳（PS）拉低時，PSM啟用，芯片工作在PFM模式，效率較高，但是紋波也較高。當PS拉高時，PSM禁用，芯片工作在PWM模式，輕載時效率降低，但是紋波也較低。

實際測量時，我們通過軟件控制PS拉低或拉高，從而使供電模式在PFM和PWM之間切換，進而對比二者的差異。測量點位方面，供電輸出處有一顆電容C2，我們可以測量C2兩端的電壓來測量紋波。

【從入門到精通，電源紋波測試視頻課堂】8節視頻課堂將陸續上線，通過泰克科技官網、泰克科技視頻號、優酷視頻Tektronixchina都可以第一時間免費獲取視頻課程。

視頻1：電源紋波測量為什么重要？

視頻2：樹莓派pico的電源設計怎么樣？

視頻3：拍一拍MSO6B，懟電源之旅走起

視頻4：測量電源紋波的坑，你掉進去過嗎？

視頻5：學校示波器 PK 泰克MSO6B

視頻6：示波器變身，頻譜儀

視頻7：用TI AFE看模電供電電路有什么講究

視頻8：六通道輸入觀測PC機電源開關時序
