反射器被廣泛地用于改變天線的波瓣圖。采用一片足夠大的平板反射器，可以消除天線的背向輻射，顯著提高天線增益。文中通過選取柵格陣列天線的5個輻射單元，在其后方加一個有限大的平面反射器，然后調整天線與反射器之間的距離，使天線達到最佳效果。該天線具有結構簡單、低剖面、易于共形等特點，同時具有高增益、低副瓣等輻射特。因而關于此類天線的輻射特性、饋電方式、數值計算等分析研究倍受矚目，在現代無線通信系統中的應用越來越廣泛。

1 柵格陣列

柵格陣列是由柵格單元組成的陣列天線。如圖1所示，采用金屬導體作為矩形柵格單元，每個矩形單元長為λ0/2,寬為λ0/4.該陣列平行置于接地板上，接地板到到柵格陣列的距離約為λ0/4.整個陣列的饋電很簡單，用50 Ω同軸電纜的內導體穿過接地板上的孔接于柵格陣列，外導體則焊接在接地板上。圖中箭頭表示瞬時電流分布，柵格單元的所有短邊上電流相位都保持一致，為主要輻射單元。25個主輻射單元可以實現增益18.1dBi.

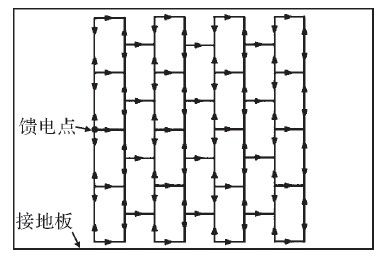

圖1 柵格陣列基本結構

2 天線設計

如圖2所示，天線選取柵格陣列的5個輻射單元，為使天線性能達到最佳效果，選取天線到接地板的距離為λ0/4.經過矢量網絡分析儀的實測，天線在頻率點f=1 600 MHz的輸入阻抗為325.6 Ω，為實現與50 Ω的匹配，采用開槽線阻抗變換。另外在設計中主饋線上還要加一段長為λ0/4的短路線，以起到平衡饋電的作用。

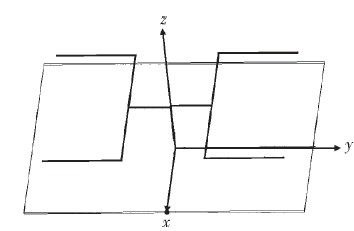

圖2 天線結構示意圖

3 天線測試與仿真結果分析

天線加工完成后，對其主要電性能進行了測試。天線駐波比由矢量網絡分析儀測得，而輻射方向圖和增益通過微波暗室測試系統測得。圖3是天線駐波比實測值，在工作頻帶1525~1660MHz,VSWR<1.5,體現了良好的匹配特性。

圖3 天線駐波比實測圖

天線中心頻率為1 600 MHz,圖4是f=1 600 MHz天線的輻射方向圖，圖中實線代表實測值，虛線代表仿真值?？梢郧宄乜吹剑瑢崪y方向圖與仿真方向圖吻合良好，且方向圖對稱性較好。天線3 dB波瓣寬度為35°，通過微波暗室實測，天線最大增益可達13.3 dBi.為體現增益的提升，給出了f=1 600 MHz未加反射器時的天線方向圖仿真值，如圖5所示，圖中實線代表H面方向圖，虛線代表E面方向圖。從仿真值可以看出，天線在為未加反射器時的增益為10.6 dBi,充分說明加反射器后，天線增益得到了顯著提升。

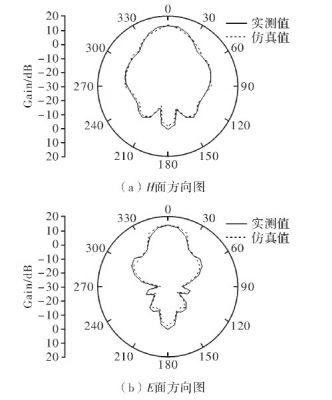

圖4 f=1 600 MHz輻射方向圖

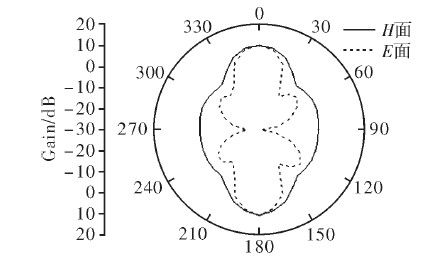

圖5 未加反射器天線輻射方向圖

4 結束語

通過選取柵格陣列天線的5個輻射單元，在其后方加一個有限大的接地板，調整接地板到天線的距離為λ0/4,設計了一種新型的高增益反射陣列天線。天線設計完成后，并對其主要電性能進行了測試。測試結果表明，天線在工作頻帶1 525~1 660 MHz,匹配良好，在中心頻點1600MHz,3dB波瓣寬度為35°，最大增益可以達13.3dBi.
