常用的短波天線主要分為3類，第一類是垂直天線（GP），第二類是偶級天線（DP），第三類為八木天線（YAGI）。除此之外，還有框型、鉆石型、碟型等等，這里我們主要討論前三類天線，其中重點探討偶級天線及其變形。從使用來看，GP天線主要用于近距離—中距離通訊，尤其是近距離通訊依靠地波傳送，效果非常好。而DP天線的近距離通訊效果很不好。由于高度的限制，不可能架設很高的天線，一般來說5-10米高度的GP天線適合自己架設。

通常GP天線用于21-29M頻段較為普遍，再低的頻段就不再使用GP天線了。此外，GP天線的防雷也比較難做，總不可能在天線旁邊樹一根比天線還高的鐵管做避雷針吧？

圖1

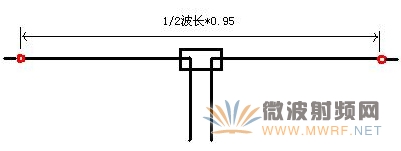

這是一支典型的DP天線的結構，其中紅色部分為絕緣子，和兩端的牽引繩隔開。主振子長度為1/2波長*0.95縮短率。為何要采用1/2波長呢？這是因?yàn)?/2波長中心抽頭后兩端各為1/4波長，這樣天線的阻抗為50歐姆，才能夠和發射機相匹配。

DP天線主要采用天波通訊，遠距離通訊的效果非常好，且架設簡單，不需要豎起很高的天線，制作成本低廉，因此為大多數無線電愛好者所采用。DP天線有許多變形，下面我向大家一一做個介紹。

圖2

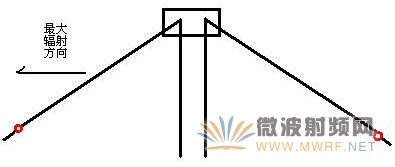

倒"V"天線，這是DP天線的一種變形方式，這樣做的一則可以節省天線的占地面積，另一方面，可以改善原先DP天線的近距離地波通訊效果。但這樣做之后，天線具有了方向性，參見圖中的最大輻射方向。

圖3

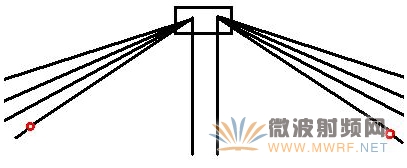

由于短波發射機可以工作在0-30M的各個波段，因此單一長度的天線就不能滿足我們的需要了，而為每一個波段分別制作一根天線又不現實。

這樣，我們就需要一根多波段的倒"V"天線。這樣做的好處是節省占地面積，又不需要幾根天線來回切換。但這樣做的壞處是各波段振子相互影響，需要逐個修剪振子的長度，以達到最佳的匹配狀態。

圖4

偶級天線需要制作兩半一模一樣的振子，對于有經驗的HAM來說，一個小時就可以制作完成一副多波段天線。那么對于新手來說，有什么好辦法可以立刻使用到手的機器呢？當然可以！下面我們就來談?wù)剢螛O天線。

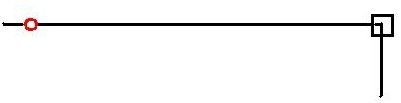

圖中所示的就是一根單極天線的原型。只要振子的長度足夠長，就可以涵蓋各個頻段。單級天線只有一根振子，如果用作多頻段天線，需要使用天線調諧器來適合不同的頻段。

圖5

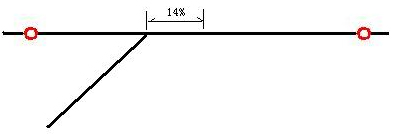

這也是單級天線的一種：WINDOM，譯稱溫頓天線，又稱偏饋天線。其振子長度為1/2波長*0.95，饋電點偏離中點14%，饋線為單根導線。

圖6

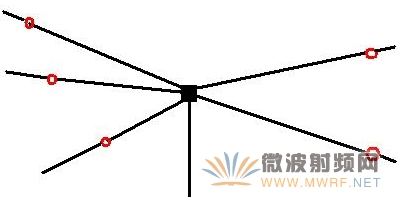

單極天線也可以做成多波段，這就是一支多波段單極天線，中心需要加1:5平衡/不平衡轉換器。值得注意的是，單極天線可能帶有高壓，因此發射機必須可*接地，天線振子也要放置在無法觸及的地方，以防觸電。

其實短波天線并不神秘，只要經過調整都可以很好地工作。例如我自制的"W"型天線，是倒"V"天線的一種變形，使用效果也很滿意。因此，只要掌握原理，開動腦筋發揮您的想象，您也可以設計出優秀的短波天線！
