1、引言

自從2002年美國聯邦通信委員會(Federal Communication Committee, FCC)開放超寬帶標準以來，超寬帶技術引起了人們越來越多的關注。超寬帶傳輸具有高傳輸率，低輻射、低散射損耗等特點。用于脈沖輻射和接收的超寬帶天線是超寬帶系統的一項關鍵技術。所以對超寬帶小型化天線的研究一直是一個熱點。

過去幾年的研究表明，TEM 喇叭 、貼片天線和開槽天線等可以作為超寬帶天線使用，其中貼片天線有輪廓低、重量輕、容易集成和制造成本低等優點，在移動通信的應用中有潛在的優勢。但是貼片天線的帶寬比較窄，一些研究者已經嘗試做了增進帶寬的工作，電阻加載和改變天線的形狀是兩類成功的嘗試。電阻加載會降低天線的效。有的平面單極子天線有一個較大的地板與天線臂垂直放置，這給天線的小型化設計帶來了不便。共面波導饋電和開槽相結合的方法也可以增加天線的帶寬。FCC批準商用的UWB 系統可以工作在3. 1~10. 6 GHz的頻帶內，本文嘗試通過改變振子和饋線形狀來增加帶寬。通過仿真結果可以看出在2.8 GHz-18.6GHz的頻帶內回波損耗小于-10 dB。

2、天線結構

天線被設計在一塊大小為25 mm × 30 mm，厚度為1.9 mm，介電常數為4.4的Rogers5880基片上。天線采用微帶線饋電，輻射臂和地板分別位于基片的兩側，地板的大小為25 mm ×14 mm。為了增加天線的帶寬，微帶饋線被設計錐形漸變線，其長度為15 mm，輸入阻抗為50Ω。在改變微帶饋線形狀的同時，也采用了非對稱饋電的方法來增加天線的帶寬，通過參數仿真，饋電點選在了天線偏左的位置。天線的具體參數值為：單位(mm)

(1)介質基片：W=25，L=30，H1=1.9;(2)地板：L1=14，H2=0.08，g=1;(3)錐形漸變線：W1=3，W2=8，S=3.6，S1=1.6，L3=2.5，L4=3.5，L5=9，H=0.08;(4)輻射臂：W3=25，W4=15，r1=5，r2=5。

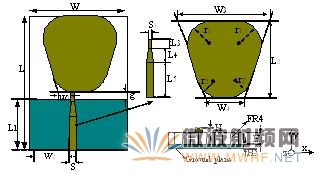

圖1 天線的結構

3、天線的仿真結果

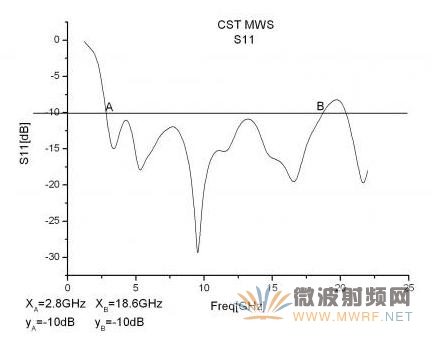

為了使所設計的天線在回波損耗小于-10 dB的頻帶內具有最大的增益。設計中使用了基于有限元法的仿真軟件CST MWS對天線的參數進行仿真優化。仿真的最后結果如圖2所示，從中可以看到在2.8 GHz -18.6 GHz的帶寬內，天線的回波損耗小于-10 dB。

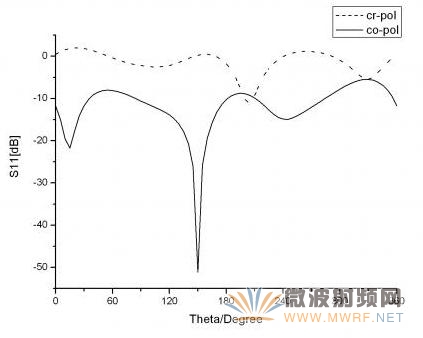

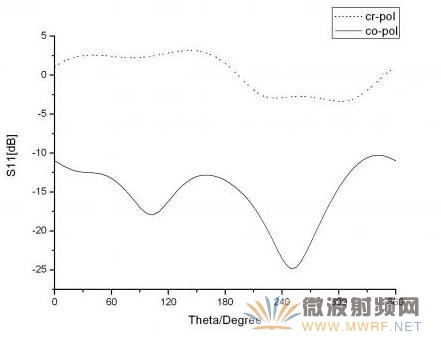

6GHz E 平面 (Y-Z 平面)

6GHz H 平面(Y-X 平面)圖3(A)

9 GHz E 平面(Y-Z 平面)

9 GHz H 平面 (Y-X 平面)圖3 (B)

16 GHz E 平面 (Y-Z 平面)

16 GHz H 平面 (Y-X 平面)圖3 (C)

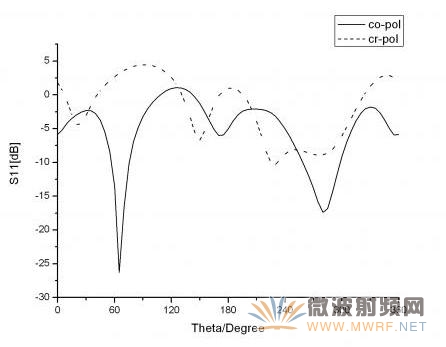

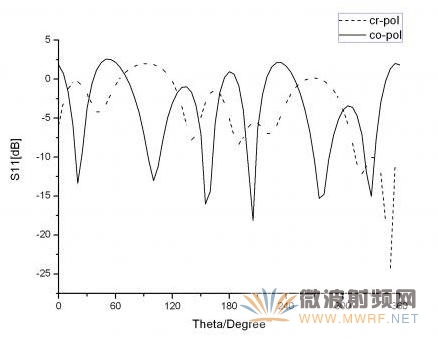

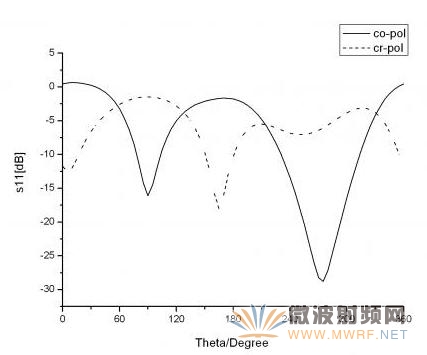

圖3 天線的輻射方向圖

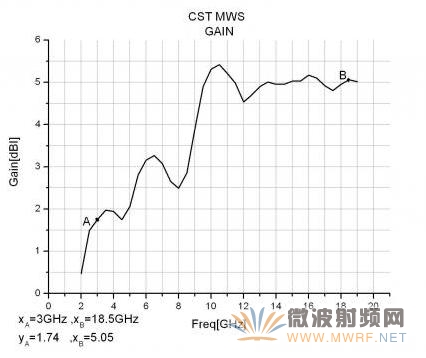

圖4 天線的增益

圖4為天線的增益對頻率的變化，從圖中那個可以看出在頻率為2.8 GHz -18.6 GHz的范圍內天線的增益為1.7 dBi 到5.05 dBi 之間。

4、不同參數與幾何結構對天線的影響

在天線的設計中，有些敏感的參數將會很大的影響天線的性能。為了使天線的性能達到最優，將會在仿真中對這些參數進行參數掃描。從仿真結果中可以看出參數變化對天線性能的影響，從而選擇最終合適的參數。圖5和圖6是不同參數的變化與天線性能的關系，從圖中可以看出當g=1mm，W1=4mm時天線的仿真結果最好。

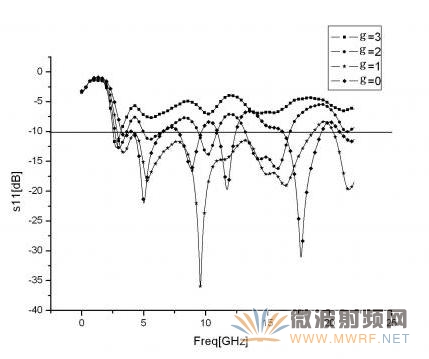

圖5 取不同的g時天線的回波損耗

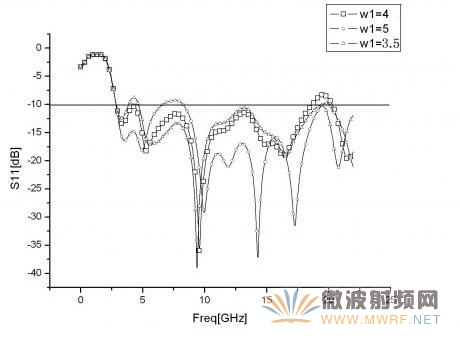

圖6 取不同的w1時天線的回波損耗

為了減小天線的反射損耗，對天線的直角進行了導圓角。使天線的反射減小，從而也在一定程度上優化了天線的性能。圖8為導圓角前后天線的仿真結果，從圖中可以看出，導圓角后天線的回波損耗有所減小。

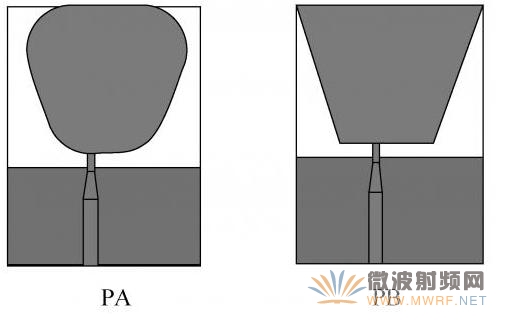

圖7 兩種不同形狀的天線

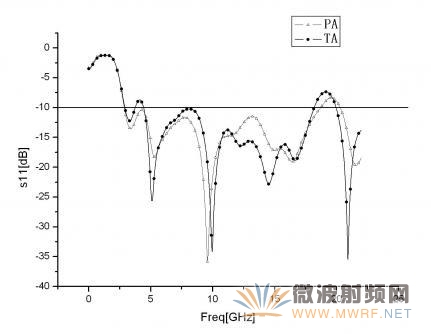

圖8 兩種不同天線的回波損耗

5、結論

本文所設計的平面單極子超寬帶天線基于微帶饋電，具有較寬的帶寬。通過錐形漸變饋線和不對稱饋電增加了天線的帶寬，使天線的回波損耗在2.8 GHz -18.6 GHz的帶寬內小于-10dB。同時天線的結構簡單、緊湊，易于加工，所以該天線完全符合小型化超寬帶天線的設計標準。
