緊湊型射頻天線模塊SmarTile

2015-01-23 來源:微波射頻網 字號:

“SmarTile”為中移動研究院自研的緊湊型有源射頻天線模塊,集光纖接口到天線的完整鏈路,采用高集成,低功耗,低成本的類終端RFIC實現。SmarTile結構緊湊美觀,各性能指標均能達到TD-LTE標準,具有成本低、功耗低、體積小、集成度高、重量輕、質量可靠、接口簡單、部署快等特點。

單個SmarTile可實現幾十米到上百米的覆蓋,有效解決宏蜂窩補盲;城區短距離覆蓋;會場、影院、地下室、各行業營業廳等中小規模室內覆蓋;同時依托大規模天線技術,多個SmarTile靈活組陣,降低能耗,提高容量的同時,實現基站隱形。也可為未來移動通信技術提供實驗室驗證平臺,進行物理層和空口等技術的驗證。

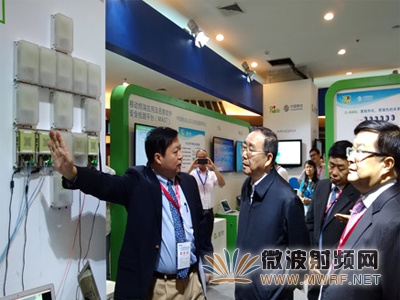

目前,利用SmarTile靈活組成“隱形”基站,在業內各類展覽亮相,實現實時數據傳輸和波束賦型展示,效果震撼,得到了社會各界的關注。

緊湊型射頻天線模塊SmarTile

核心功能

(1)補盲、短距離覆蓋
實現宏蜂窩盲點覆蓋,城區短距離覆蓋,中小型室內覆蓋等,解決網絡覆蓋弱、無信號的煩惱。

(2)搭建“隱形”基站
依托大規模天線技術,多個SmarTile靈活組成非規則陣列,降低能耗,提高容量的同時,實現基站“隱形”。

產品特色

(1)成本“兩低一小”
SmarTile采用類終端RFIC實現,體積緊湊重量輕,具有造價低、功耗低、部署花銷小等特點。

(2)工程實現“三靈活”
SmarTile外觀小巧低調,隱蔽性強,可采用貼墻,貼頂等各種方式靈活部署;外部接口簡單,即插即用,可簡便快速的靈活安裝;具備遠端設備的完整鏈路功能,多個SmarTile可靈活組成非規則陣列。

(3)性能“三高”
SmarTile采用了高性能類終端RFIC,多層金屬結構件散熱,工作穩定性高;結構采用多層板卡和開窗形式,簡約合理,穩固牢靠,可靠性高;輻射能量、供電電壓相對低,安全性高。

(4)品質過硬
在SmarTile的研發過程中,研究院對器件和芯片進行嚴格選型,選取一線主流品牌;對整機指標及可靠性進行嚴格的測試;對生產過程進行嚴格把關控制。

規格參數

SmarTile體積僅有412.5px×250px×137.5px,重量不到1Kg

天線主要指標

Frequency Band 2500-2700 MHz
Type of Antenna PCB with dual-polarization (±45 degree) & two feeds,
Smart Tile Size <180 x 105x 59 mm
Physical Dimensions <100 x 100 x 22 mm
Peak Gain >5 dBi
Feed Impedance 50
VSWR of antenna ports < 2
Isolation between ports > 15 dB
3dB Beamwidth > 60 degree
Co-cross polarization ratio > 13 dB
Front to Back Ratio > 13 dB
Max Power < 1W
VSWR on coupling port 1 or 2 < 2
Coupling level from antenna port 1( or port 2) to corresponding coupling port 1 (or port 2) -23.8 dB±1 dB @ 2600 MHz

SmarTile主要射頻指標

Downlink Specific
Frequency Band/Band Width 2570-2620 MHz/20MHz
Standard TD-LTE/2Tx2Rx
Type of Interface CPRI
Total Power  Consumption 13.56W
Max Output  Power 23dBm
Output Power dynamic >=20dB
EVM @23dBm 2.6%
Noise Figure < 2dB
Frequency  Error ±0.05ppm
ACLR @20MHz <=-45dB
Spurious Emission 3GPP  TS36.104Category B
Uplink Specific
Rx Sensitivity <=-103dBm
Noise Figure 3.6dB
Rx Power  Dynamic >10dB
Blocking 3GPP  TS36.104 7.6
ACS 3GPP  TS36.104
主題閱讀:射頻天線模塊  TD-LTE
