在HFSS中用vbs腳本跑馬燈？

2022-01-12 來源：微波射頻網 作者：94巨蟹座少年字號：大中小

學個Antenna是以天線仿真和調試為主，理論原理為輔的干貨天線技術專欄，包括天線入門知識以及各類天線的原理簡介、仿真軟件建模、設計、調試過程及思路。如有想看到的內容或技術問題，可以在文尾寫下留言。

摘要：

經過前面兩期的教學HFSS-API入門第一彈，第二彈，已經可以完成部分常規的建模需求。本期整點好玩的，用HFSS來跑馬燈。歡迎小伙伴們閱讀、分享、再看，轉發給更多有需要的人！喜歡的小伙伴可贊賞下作者哦。

本文使用的軟件為MATLAB2019a和AnsysEM 18.2

簡單介紹

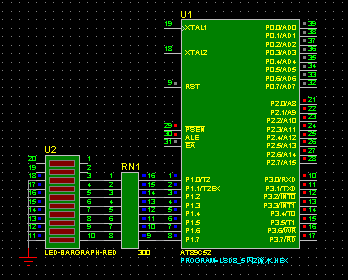

常規的跑馬燈，是指將多個發光二極管分別連接到單片機的某一并行端口處，通過編程控制這幾個發光二極管依次點亮，如下面的動圖所示：

在HFSS-API入門第一彈：畫個Box中對hfssBox函數的使用進行了詳細介紹，如果再加上修改Box的顏色的透明度，加上延時操作，就可以利用MATLAB編寫vbs腳本，在HFSS中Run Script實現“跑馬燈”效果。

修改顏色和透明度函數

接下來先介紹修改物體顏色和透明度的函數：hfssSetColor，hfssSetTransparency。

1 % hfssSetColor(fid, ObjectName, Color)

2 % ObjectName：需要修改顏色的物體對應的名字.

3 % Color：RGB三色值.

4 % 實例：

5 % hfssSetColor(fid, 'Box1', [255, 255, 0]);

1 % hfssSetTransparency(fid, ObjectName, Value)

2 % ObjectName：需要修改顏色的物體對應的名字.

3 % Value：透明度值，在0到1之間；0代表完全不透明，1代表完全透明.

4 % 實例：

5 % hfssSetTransparency(fid,'Box1', 0)

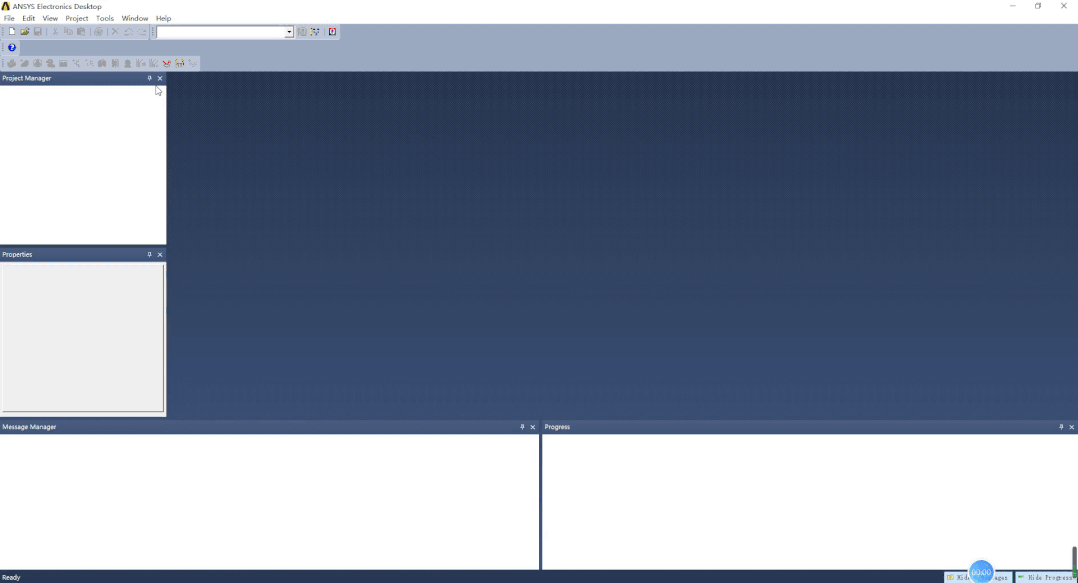

這兩個函數的使用自然是很簡單。壓縮的GIF動圖預覽如下：

那么這個效果是如何實現的呢？

新建工程，新建設計文件，定義變量，畫Box，這四個常規步驟是很容易做到的，hfssSetColor和hfssSetTransparency這兩個函數也可以對物體的顏色和透明度進行二次修改。剩下需要做的就是在vbs中進行延時，以及控制鼠標左鍵在非模型區域點擊一下，使得物體不處于高亮狀態，便于觀察變色效果。

首先需要解決的延時問題，網絡上隨手搜索關鍵詞vbs延時函數，可以找到wscript.sleep這個函數用法：

1 用法：Times為延遲時間（單位：毫秒）

2 wscript.sleep Times

新建一個txt文件，將后綴改為vbs，然后用記事本打開復制粘貼下面代碼：

1 wscript.sleep 1000

2 msgbox("Hello")

3 wscript.sleep 1000

4 msgbox("This World！")

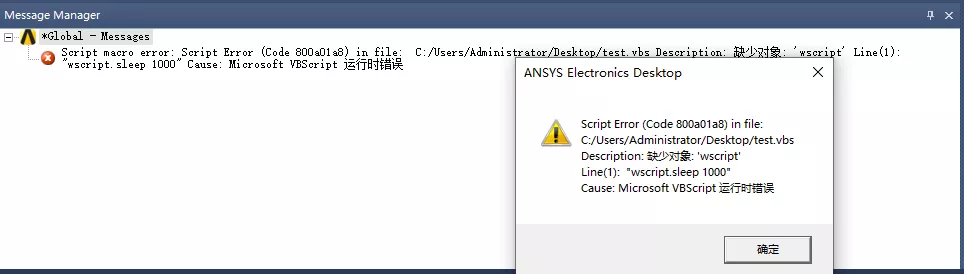

單獨運行時正常可用的，但是在HFSS中Run Script發現如下圖所示報錯現象：

說明HFSS的vbs腳本中不支持該函數方法，聯想到單片機中的delay函數都是自己寫的，于是也在MATLAB里手?jǐn)]了一個大概的延時函數：

1 % 延時函數的編寫

2 fprintf(fid, 'Sub delay(ms)\n');

3 fprintf(fid, ' Dim i,value\n');

4 fprintf(fid, ' for i=1 to 7500*ms\n');

5 fprintf(fid, ' value=i+1\n');

6 fprintf(fid, ' next\n');

7 fprintf(fid, 'End Sub\n');

然后我們需要解決vbs腳本中控制鼠標左鍵點擊的需求，這里也是一樣百度關鍵詞vbs模擬鼠標按鍵，找到下面的網站：

https://www.cnblogs.com/jinjiangongzuoshi/p/3821375.html

經過拆解分析后，轉化為自己可使用的封裝代碼。

1 Class SetMouse

2 private S

3 private xls, wbk, module1

4 private reg_key, xls_code, x, y

5 Private Sub Class_Initialize()

6 Set xls = CreateObject("Excel.Application")

7 Set S = CreateObject("wscript.Shell")

8 reg_key = "HKEY_CURRENT_USER\\Software\\Microsoft\\Office\\$\\Excel\\Security\\AccessVBOM"

9 reg_key = Replace(reg_key, "$", xls.Version)

10 S.RegWrite reg_key, 1, "REG_DWORD"

11 xls_code = _

12 "Private Type POINTAPI : X As Long : Y As Long : End Type" & vbCrLf & _

13 "Private Declare Function SetCursorPos Lib ""user32"" (ByVal x As Long, ByVal y As Long) As Long" & vbCrLf & _

14 "Private Declare Function GetCursorPos Lib ""user32"" (lpPoint As POINTAPI) As Long" & vbCrLf & _

15 "Private Declare Sub mouse_event Lib ""user32"" Alias ""mouse_event"" " _

16 & "(ByVal dwFlags As Long, ByVal dx As Long, ByVal dy As Long, ByVal cButtons As Long, ByVal dwExtraInfo As Long)" & vbCrLf & _

17 "Public Function getx() As Long" & vbCrLf & _

18 "Dim pt As POINTAPI : GetCursorPos pt : getx = pt.X" & vbCrLf & _

19 "End Function" & vbCrLf & _

20 "Public Function gety() As Long" & vbCrLf & _

21 "Dim pt As POINTAPI: GetCursorPos pt : gety = pt.Y" & vbCrLf & _

22 "End Function"

23 Set wbk = xls.Workbooks.Add

24 Set module1 = wbk.VBProject.VBComponents.Add(1)

25 module1.CodeModule.AddFromString xls_code

26End Sub

27Private Sub Class_Terminate

28 xls.DisplayAlerts = False

29 wbk.Close

30 xls.Quit

31End Sub

32Public Sub getpos( x, y)

33 x = xls.Run("getx")

34 y = xls.Run("gety")

35End Sub

36Public Sub move(x,y)

37 xls.Run "SetCursorPos", x, y

38End Sub

39Public Sub clik(keydown)

40 Select Case UCase(keydown)

41 Case "LEFT"

42 xls.Run "mouse_event", &H2 + &H4, 0, 0, 0, 0

43 Case "RIGHT"

44 xls.Run "mouse_event", &H8 + &H10, 0, 0, 0, 0

45 Case "MIDDLE"

46 xls.Run "mouse_event", &H20 + &H40, 0, 0, 0, 0

47 Case "DBCLICK"

48 xls.Run "mouse_event", &H2 + &H4, 0, 0, 0, 0

49 xls.Run "mouse_event", &H2 + &H4, 0, 0, 0, 0

50 End Select

51End Sub

52End Class

由于這段代碼過長，直接在MATLAB中用fprintf寫入到vbs腳本得一行一行處理，于是將其單獨復制到一個mouse_control.txt文件里，通過MATLAB的讀寫文件操作，將這段代碼追加寫入到vbs腳本文末，作為可調用的函數進程。

上面代碼第8行之所以是雙斜杠，是為了將單斜杠寫入到vbs腳本中。

reg_key = "HKEY_CURRENT_USER\\Software\\Microsoft\\Office\\$\\Excel\\Security\\AccessVBOM"

有了上面的代碼后，鼠標點的移動和左鍵點擊事件可以在MATLAB中寫入：

1 clear;clc;

2 path = mfilename('fullpath');

3 i=strfind(path,'\');

4 path=path(1:i(end));

5 cd(path);

6 addpath(genpath(strcat(path,'hfssapi-by-Jianhui Huang')));

7try

8 % 填寫路徑

9 % tmpPrjFile：生成的aedt或者h(yuǎn)fss(安裝hfss15以下的后綴名為.hfss)項目文件的路徑名

10 % tmpScriptFile：生成的vbs腳本文件的路徑名

11 tmpPrjFile = 'F:\vbsScript\horse_race_lamp.aedt';

12 tmpScriptFile = 'F:\vbsScript\auto_code.vbs';

13

14 % hfssExePath：HFSS軟件的路徑

15 hfssExePath = 'D:\software\HFSS15\AnsysEM18.2\Win64\ansysedt.exe';

16

17 % 創建一個可讀寫vbs腳本文件.

18 fid = fopen(tmpScriptFile, 'wt');

19

20 %創建一個新的HFSS項目并插入一個新的設計文件.

21 hfssNewProject(fid);

22 Design_name='example';

23 hfssInsertDesign(fid, Design_name);

24

25 Box_W=1;Box_L=1;Box_H=1;

26 % hfssVariableInsert(fid,DesignName,variableName, value, units,flag)

27 hfssVariableInsert(fid,Design_name,'Box_W', Box_W, 'mm',1);

28 hfssVariableInsert(fid,Design_name,'Box_L', Box_L, 'mm',1);

29 hfssVariableInsert(fid,Design_name,'Box_H', Box_H, 'mm',1);

30

31 % 畫Box

32 % hfssBox(fid, BoxName, Start, Size, Units, Color, Material, Transparency, flag)

33 hfssBox(fid, 'Box1', {'-Box_W/2', '-Box_L/2', '0mm'}, {'Box_W', 'Box_L', 'Box_H'}, 'mm',...

34 "(0 128 128)", "Rogers RO4350 (tm)", 0, 2);

35 % 點擊鼠標左鍵

36 fprintf(fid, '\n');

37 fprintf(fid, 'Set mouse=New SetMouse\n');

38 fprintf(fid, 'mouse.getpos x,y\n');

39 fprintf(fid, 'mouse.move 1678,575\n');

40 fprintf(fid, 'delay(500)\n');

41 fprintf(fid, 'mouse.clik "dbclick"\n');

42 fprintf(fid, 'delay(500)\n');

43 fprintf(fid, '\n');

44 % 跑馬燈

45 for num=0:20

46 hfssSetColor(fid, 'Box1', [randi(255,1), randi(255,1), randi(255,1)]);

47 fprintf(fid, 'delay(100)\n');

48 end

49 % 保存項目文件到指定路徑

50 hfssSaveProject(fid, tmpPrjFile,1);

51

52 % 延時函數的編寫

53 fprintf(fid, 'Sub delay(ms)\n');

54 fprintf(fid, ' Dim i,value\n');

55 fprintf(fid, ' for i=1 to 7500*ms\n');

56 fprintf(fid, ' value=i+1\n');

57 fprintf(fid, ' next\n');

58 fprintf(fid, 'End Sub\n');

59

60 % 鼠標控制

61 fid1=fopen('mouse_control.txt'); %打開文本文件

62 INDEX=0;

63 while ~feof(fid1)

64 strdata = fgetl(fid1); % 讀取一行, strdata是字符串

65 fprintf(fid, strdata);

66 fprintf(fid, '\n');

67 end

68 fclose(fid1);

69

70 % Close the HFSS Script File.

71 fclose(fid);

72 disp('vbs腳本已生成！');

73catch

74 disp('程序出現異常！');

75 fclose(fid);

76end

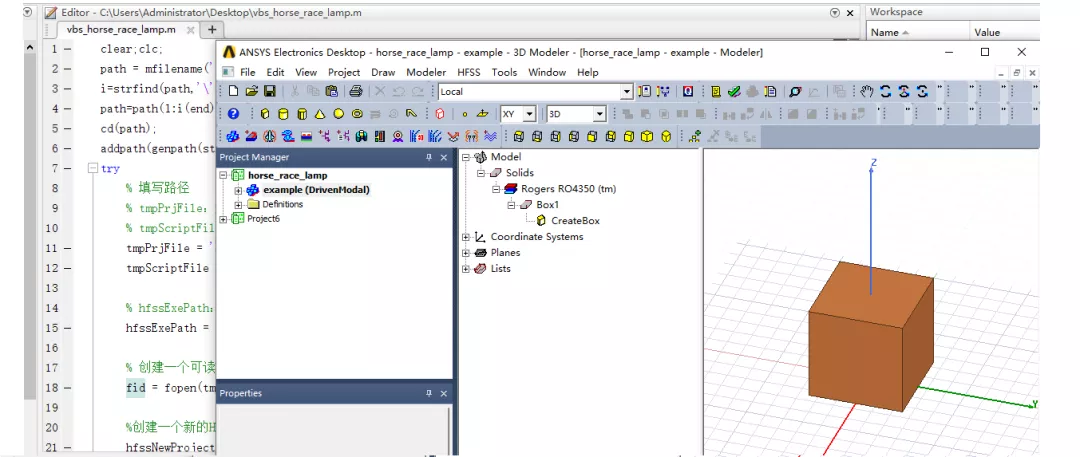

按個人情況按圖索驥地修改tmpPrjFile，tmpScriptFile ,hfssExePath這幾個路徑和Design_name，使用的時候記得將mouse_control.txt和該vbs_horse_race_lamp.m文件單獨拎出來，與hfssapi-by-Jianhui Huang放在同一個總文件夾內。點擊運行即可生成vbs腳本(在自行賦值的tmpScriptFile的這個路徑下)。vbs腳本可以直接點擊運行，或者在HFSS軟件中Run Script。

基礎性地寫代碼編注釋還是挺費時間和精力的，希望大家多點贊分享。

代碼分享區

hfssapi-by-Jianhui Huang

下載鏈接（后續代碼持續在下面鏈接更新）：

https://pan.baidu.com/s/1N0EE3Uv7krkypfzi9vxCvg

提取碼：o5p5

代碼已封裝好打包為p文件不可修改，每次重新下載覆蓋，按函數注釋進行掉包即可！
