采樣示波器原理結構

2013-12-12 來源:微波射頻網 字號:

采樣示波器也是非常常用的電子儀器,有四大功能:

1)高帶寬示波器功能;
2)時域反射計TDR功能;
3)光眼圖分析儀功能;
4)抖動分析儀功能。

采樣示波器是高精度測試儀器,儀器結構原理圖如圖1所示。

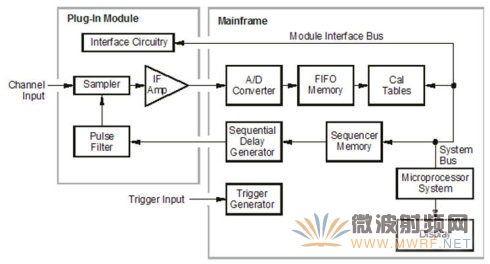

采樣示波器結構原理圖

圖1  采樣示波器結構框圖

采樣示波器由兩部分組成,主機和插拔模塊。主機包括ADC轉換器,數據存儲器,觸發器和順序延時產生器。ADC轉換器的指標一般是轉換位數14bits,轉換速率200KSa/s。這么低的轉換速率為何能夠測量高速的光或電信號(比如10Gbps的數字信號)?

秘訣就在模塊,模塊由3部分組成:
1)采樣頭
2)中頻放大器
3)脈沖濾波器

采樣頭把高速信號變成短時間的直流信號,通過中頻放大后,讓主機的ADC進行數字化。而每個短時間的直流信號數據組合在一起,就變成了能夠顯示在屏幕上的波形,波形的時間信息通過數學運算顯示為真實信號的時間信息。所以采樣示波器只能夠測試重復或半重復的信號(象LVDS就屬于半重復的信號,按參考時鐘或內嵌時鐘重復,示波器屏幕上觀察到的是眼圖。如果LVDS碼型重復的話,也可以觀察到每個位波形,這時候需要使用PatternLock觸發或幀頭觸發)。

采樣示波器的關鍵器件是采樣頭。也因?yàn)檫@樣的結構,使得采樣示波器的帶寬可以做得非常高,比如模擬帶寬高達90GHz以上,而且測試精度較高(因?yàn)锳DC的位數達到14bits,頻譜分析儀才有這樣的采樣性能)。圖2是1966年HP開發的用于141A示波器或1415A時域反射計TDR的采樣頭1430A。

影響精度的另一個關鍵部件是順序延時產生器,它的延時精度直接影響波形時間精度。

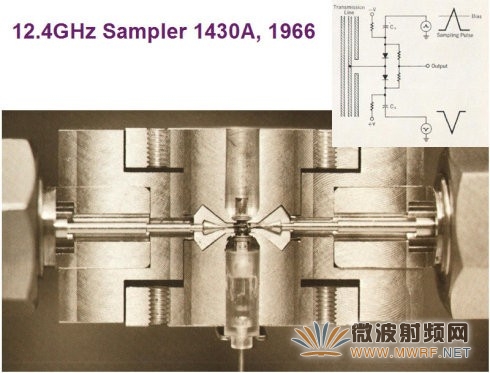

HP 1430A采樣頭

圖2  HP 1430A采樣頭

作者:安捷倫科技專家 孫燈亮
