射頻傳輸線的一些基本常識

2014-08-11 來源:微波射頻網 字號:

最近,常有朋友詢問天線制作中有關電纜連接方面的一些問題,我想在這里談一些個人的體會。其實,本人覺得這些問題的提出,主要是缺乏長線、短線的概念造成的。首先介紹兩個特殊的傳輸線段:1/4波長傳輸線和1/2波長傳輸線,見下圖。

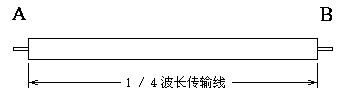

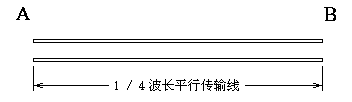

圖中是一段1/4波長傳輸線,例如我們常用的75Ω和50Ω射頻同軸電纜,選取一定的長度,便可成為某一頻點的1/4波長傳輸線。這一段傳輸線在對應的頻點上有一非常重要的特性:A端短路時,B端阻抗呈無限大;B端短路時,A端阻抗呈無限大。同理,一端開路時,另一端阻抗呈無限小?! ∵@一特性同樣也適用于下圖所示的平行傳輸線,例如早些年常用的300Ω平衡傳輸線。

1/4波長線的這種特性有時能為我們帶來極大的方便,如下圖的半波振子天線就利用了這一特性。



  上左圖為常用的由兩根金屬條或金屬管構成的半波振子天線,這種天線不象折合振子天線那樣有零電位點可共固定之用,用上右圖所示的方法就能很好地解決問題。虛線內的結構可看作下端短路的1/4波長傳輸線,上端阻抗呈無限大,正好可用來作為固定半波振子支撐結構。  于是,下圖的結構也就很容易理解了。

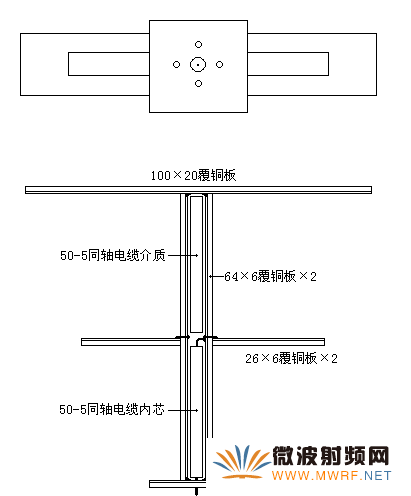

    再看下圖的2.4GHz頻段饋源,便是這種結構。
