摘要：本文首先對射頻拉遠單元RRU（Remote Radio Unit）及數字光纖直放站工作原理、接口類型、組網方式分別進行了介紹，并就射頻拉遠單元RRU和數字光纖直放站進行了詳細分析和比較。

關鍵字： 射頻拉遠、RRU、數字光纖、直放站

引言：

第二代移動通信系統基站設備的典型設計方案是將接收天線、發射天線安裝在室外，將射頻收發信機安裝在室內，射頻收發信機與接收天線、發射天線間用低損耗的射頻電纜連接。這就是所謂射頻拉遠技術。第三代移動通信系統結合射頻拉遠技術，誕生了新型信號傳輸設備RRU，通過光纖傳輸基帶信號。同樣，數字光纖直放站也可通過光纖傳送基帶信號，兩者既有區別，又有聯系。

一、RRU工作原理及應用

射頻拉遠單元RRU（Remote Radio Unit）是一種新型的分布式網絡覆蓋模式，它將大容量宏蜂窩基站集中放置在可獲得的中心機房中，基帶部分集中處理，采用光纖將基站中的射頻模塊拉到遠端射頻單元，分置于網絡規劃所確定的站點上，從而節省了常規解決方案所需要的大量機房；同時通過采用大容量宏基站支持大量的光纖拉遠，可實現容量與覆蓋之間的轉化。

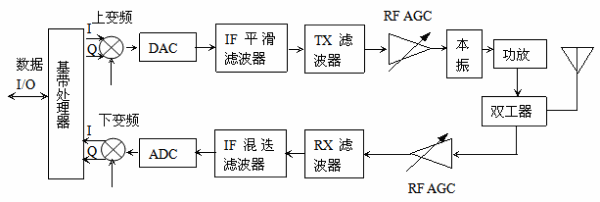

RRU的工作原理是：基帶信號下行經變頻、濾波、經過射頻濾波、放大經線性功率放大器后通過發送濾波傳至天饋。上行將收到的移動終端上行信號經濾波、低噪聲放大、進一步的射頻小信號放大濾波和下變頻，然后完成模數轉換和數字中頻處理等。系統框圖如圖1所示。

圖1 RRU 內部框圖

RRU同基站接口的連接接口有兩種：CPRI（Common Public Radio Interface 通用公共射頻接口）及OBASI（Open Base Station Architecture Initiative 開放式基站架構）。其中，CPRI組織成員包括：愛立信、華為、NEC、北電、西門子。OBSAI組織成員包括：諾基亞、中興、LGE、三星、Hyundai。RRU同RNC連接圖如圖2所示。

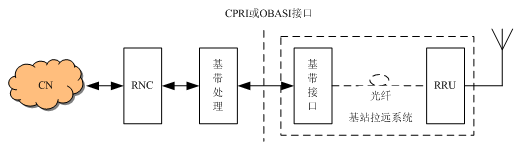

圖2 RRU同基站接口

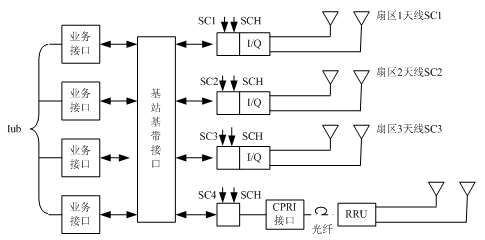

信號覆蓋方式上，RRU可通過同頻不同擾碼方式，從NodeB引出。也可通過同頻不同擾碼方式，從RNC引出。著兩種覆蓋方式都是常規的方式，這里介紹另外一種覆蓋方式：基站有3個扇區，配有多余的信道板以及多余基帶處理設備就可以利用基帶池共享技術，將多余的基帶處理設備設為第4小區，如圖3所示。圖中SC為擾碼 I/Q射頻調制解調，SCH為同步碼。

圖3 RRU新型覆蓋方式
