模擬衛星電視信號與地面模擬微波信號都是由視頻和音頻副載波組成的基帶信號對載頻進行調頻后發射出去的微波信號。因此，衛星接收機是可以代替微波收信機和解調器的，但是注意解決以下幾個問題。

1、調整視頻輸出幅度

      衛星電視傳輸系統為了實現超遠距離傳輸，采用大頻偏調制方式：視頻頻偏16MHz峰峰值，音頻頻偏1.15MHz峰峰值，而地面微波分別為8MHz和560KHz。根據調頻傳輸系統中的調頻改善系數MF公式可知，當微波信號的載頻、帶寬與衛星接收機接收的信號、設備一致，且兩者的載噪比也一致時，鑒頻后得到的信號信噪比要相差6dB，伴音副載波信噪比也將低6dB左右。所以在衛星接收機代替微波收信部分時，應盡可能提高收信電平。由于頻偏差異,衛星接收機接收大頻偏的衛星信號時,圖像信號的幅度是1VP-P,而在接收小頻偏的微波信號時圖像信號的幅度只有接收衛星信號時的一半。以東芝公司C4機來說，調整衛星接收機后面板的視頻調整旋鈕可使視頻信號幅度增大，但最大也是只有0.8 VP-P左右。如圖一所示，還可以調整高頻頭上的VR4,進一步增加視頻輸出的幅度，達到標準的1 VP-P。

圖一 視頻幅度高速示意圖

2、改變伴音去加重參數

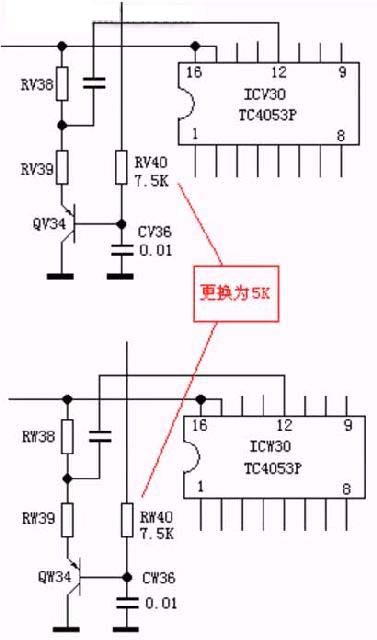

      我國衛星傳輸采用J17預加重方式，而地面微波預加重時間常數τ＝50μS，兩者是不一樣的，混用會產生伴音失真。以C4機為例，有J17和τ＝75μS兩種去加重方式，如圖二所示，將電阻RV40（A1聲道）、RW40（A2聲道）從7.5KΩ置換為5KΩ（5KΩ電阻在市面上不易買到，可用兩個10KΩ電阻并聯實現），就可將去加重時間常數從75μS改變?yōu)?0μS，適合地面微波的使用，解調出來的伴音也就動聽悅耳了。

  圖二 更換電阻示意圖

3、增加降頻器，改變微波頻率

      衛星接收機輸入950MHz――2000MHz的第一中頻信號，地面微波有1.4G、8G、11G、13G等頻段，如圖三所示，對于1.4G頻段,只要在衛星接收機之前另一個低噪放大器；8G、11G、13G等頻段需加一個降頻器，將頻率降為衛星接收機的輸入頻率范圍。

圖三 應用示意圖

      當然，本文是介紹模擬衛星機的再利用，對于使用QPSK調制方式的地面數字微波，可以采用這種變頻的方法，使用數字衛星接收機接收地面數字微波信號。
