傳統天線在TD-LTE時代遭遇窘境

2013年以來，全球TD-LT E網絡進入蓬勃發展期。最新統計數據表明，截止到2013年3月底，全球已商用15個TD-LTE網絡，另有40余家運營商公布了明確的TD-LTE商用計劃，全球TD-LTE用戶數百萬。而在TD-LTE網絡的部署中，運營商如果采用傳統的天線，往往會遇到如下挑戰。

雙頻網絡性能難以同時達到最優。由于原來的FA頻段與新增的D頻段覆蓋范圍不一樣，在相同下傾角的情況下，D頻段相對于FA頻段的覆蓋收縮約18%，而采用機械下傾方式進行調整，容易影響鄰區覆蓋，產生干擾，不能保證TD-LTE小區邊緣用戶體驗。

天面空間緊張。在多頻段共存的今天，天面空間緊張成為運營商部署TD-LTE網絡時遇到的突出問題。 來自華為的調研數據表明，在上海、北京等中心城市，出于天面空間受限和業主不同意等原因，約有50%的站點將無法新建2.6GTD-LTE獨立天線。

建設和維護困難。傳統天線體積大，運營商不僅在建設初期有選址和安裝線纜的困難，而且機械調整天線下傾角還需專門關閉站點，進行人工調整，費時費力，同時對于美化站點也難以進行網絡調整。

天線權值難以管理，容易導致小區覆蓋與預期不符。傳統的天線權值設置方式是在站點建設時，由現 場安裝人員手工設置。然而，不同的天線廠家設計的 權值存在差異，一旦權值設置錯誤，將導致智能天線 的廣播波束畸變進而導致覆蓋變形，嚴重影響網絡性能。

FA/D雙頻獨立電調天線應運而生

FA/D雙頻獨立電調天線憑借在網絡性能、安裝部署、遠程管理等方面的獨特優勢，成為運營商建設優質TD-LTE網絡的最佳天線解決方案。2013年初，華為在業界率先推出FA/D雙頻獨立電調天線方案，并已開始在全國主要城市展開應用。

雙網獨立電調，保障網絡性能

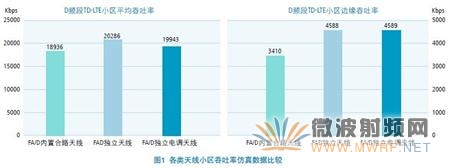

FA/D雙頻獨立電調天線的FA頻段與D頻段雙網獨立 電調特性，可以解決覆蓋差異及干擾問題。FA/D雙頻 獨立電調天線可以針對FA頻段和D頻段獨立調整天線下傾角，使不同的頻段達到同樣的覆蓋效果，同時， 電下傾相對機械下傾不會造成方向圖畸變，可以有效 提高小區邊緣吞吐率，保證不同場景下TD-LTE網絡性 能最優。實際城區場景仿真表明，F(xiàn)A/D雙頻獨立電調 天線網絡性能與FAD獨立天線相當，相比FA/D內置合路 非電調天線，在保持小區平均吞吐量的同時，能大幅 提升小區邊緣吞吐量30%以上，實現無處不在的LTE網 絡覆蓋，如圖1所示。

尺寸小、安裝方便，解決天面空間緊張問題

傳統FA/D雙頻天線是在原FA頻段基礎上增加D頻段陣子，而且TD-LTE采用的是8天線技術，這使得本來就較寬的天面尺寸幾乎又增加一倍。因此，傳統方法完全不能滿足天線尺寸的要求，而且會給安裝帶來更大的困難。 FA/D雙頻獨立電調天線采用目前業界最先進的陣子復用技術，將FA和D頻段復用在一個陣子上，較傳 統多頻天線減少了一半陣子數量，并將內部模塊進行 優化設計，更大程度上減小了天線尺寸和重量。 一般情況下，隨著頻段的增加，需要增加相應 的匹配端口，但天線底部沒有足夠空間，過多的端口 還會使得天線的安裝變得極為不便。為了解決這個 問題，華為在天線端口與RRU連接段采用集束線纜技 術，將天線端的18個端口集成為4個，簡化安裝，同時 減少了鐵塔上的視覺污染。

遠程電調，提升管理維護效率

FA/D雙頻獨立電調天線通過遠程電調模塊可在網管平臺上實現遠程下傾角調整，解決了維護人員需到現場進行維護的困難，提升了管理維護效率。此外，華為FA/D雙頻獨立電調天線還具備電調模塊遠程自動識別功能，避免了配置數據加載、記錄模塊相關信息等繁瑣的操作步驟，由此極大地降低了運營商的 OPEX。

創新權值存儲方案實現電調天線價值最大化

針對現網權值配置混亂而導致網絡覆蓋惡化的問題，創新權值存儲方案預先將天線的權值信息存儲在天線內部，在站點配置時通過基站設備自動讀取相應天線的權值，實現天線權值的自動化配置，極大地降低了站點配置的復雜程度，避免了人工設置可能出現的錯誤。同時，不同的下傾角可以設置不同的權值，提升了網絡性能。目前由華為創新研發的權值存儲技術已作為RAE v2.1.0（RAE，天線信息化管理模塊）中的重要模塊寫入了AISG標準。隨著TD-LTE在全球的規模應用，權值存儲解決方案將在提升網絡性能、提高效率以及減少維護成本等方面發揮重要作用。

領先源于實力

天饋業務作為華為無線網絡產品線重點投資和快 速增長的業務領域之一，與整個無線網絡協同開發、優化。華為擁有遍布全球的五大天線研發中心（德國、美國、加拿大、中國深圳、中國西安），其中德 國天線研究所主要負責關鍵架構及創新產品工藝研究等項目；美國和加拿大主要負責有源天線的設計和開發；中國深圳和西安則致力于無源/有源天線產品協同開發，以及天線與整個無線網絡的協同研究。

華為不僅在天線解決方案上充分滿足網絡演進的需求、有效保護運營商的投資，同時從部件結構、制造工藝以及測試等環節全面控制天線的質量。在制造工藝方面，華為擁有全球一流的自動化生產設備，通過自動化生產的規模應用，提升產品的生產一致性及指標一致性，提升生產效率，保障高效產能及快速交付。

2013年是全球TD-LTE產業快速發展的一年，作為TD-LTE產業鏈的重要推動者之一，華為不僅致力于網絡主設備的研究及創新，同時也配合TD-LTE的商用步伐，推出全系列TD-LTE天線產品，為TD-LTE網絡建設提供端到端的優質產品和服務。截至2013年第一季度，華為網絡天線累計發貨量超過130萬面，部署在155個國家，服務于350個運營商。

來源：華為技術
