筆者在本刊今年第6期和第7期與大家分享了無線鼠標與無線鍵盤的改造，不知大家成功了沒有？筆者自接觸無線電以來，感受頗深的就是高頻的電路難以調試，需要用到很多專用的儀器，而當時無線模塊產品價格都比較昂貴，利用無線傳輸數據很難實現，而現在，無線數據傳輸已經逐漸走進了日常生活的方方面面：無線鼠標、鍵盤，還有非接觸智能卡、無線網絡、無線語音和無線監控等。

無線數據模塊在傳輸速率方面，大致可以分成低速模塊與高速模塊兩類。

低速模塊一般最高傳輸速率為150kbit/s以下，它們的工作頻段一般在315/433/915MHz，這個頻段大家是不是很熟悉呀？對了，我們常用的PT2262與PT2272無線遙控器使用的就是315MHz或者433MHz頻段，在這個頻段傳輸數據有一個優點，就是穿透能力強，距離可以相對遠一些，能傳輸數百米。但是由于應用范圍廣，滿大街的汽車電子鎖都用這個頻段，干擾能不大嗎？因此數據傳輸?shù)乃俾室膊荒芴摺?/p>

高速模塊一般是指?jìng)鬏斔俾试?00kbit/s以上的無線模塊，一般工作在2.4GHz頻段，這個頻段干擾相對比較少，但是由于頻率越高，穿透能力越弱，2.4G無線模塊一般工作在直線無遮擋的環境下，距離大致在幾十米。

兩種模塊各有優缺點，互為補充，本文著重介紹一下2.4GHz頻段的無線高速數傳模塊。相對于低速模塊，它們的普及程度離我們更近，在不久的將來應用會越來越廣泛。

在此，主要介紹4種高速模塊,分別是nRF2401AG無線模塊、CC2500無線模塊、BK2411無線模塊和nRF24L01無線模塊，為了比較它們之間的差異，就以nRF2401AG為例作一番比較。

nRF2401AG

nRF2401AG無線模塊是Nordic公司的產品，工作頻率范圍為2.4GHz頻段,125個頻道。采用GFSK調制時的數據速率為高速率1Mbit/s,高于藍牙,具有高數據吞吐量。nRF2401內置了CRC糾檢錯硬件電路和協議。發射功率、工作頻率等所有工作參數全部通過軟件設置完成。使用1.9～3.6V低電壓,滿足低功耗設計需要。每個芯片可以通過軟件設置最多40位的地址,只有收到本機地址時才會輸出數據(提供一個中斷指示)。nRF2401AG系列有一個只有發送功能的模塊，使用的芯片為nRF2402G，如果只需要發送，可以考慮選用該模塊。

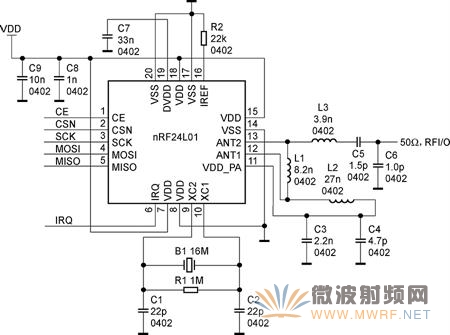

典型應用見圖1，外形見圖2、圖3。

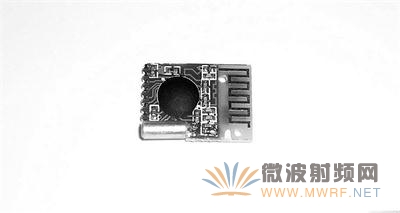

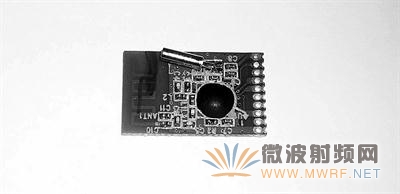

圖2 nRF2401AG模塊

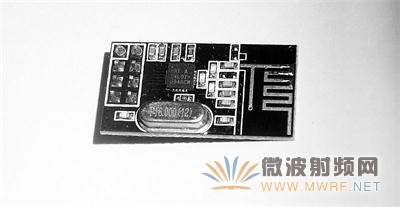

圖3 nRF2402G模塊

CC2500

CC2500無線模塊是美國TI的產品，與nRF2401AG相比，具有OOK/ASK/2-FSK/MSK等多種調制方式，在不同的環境中可以根據需要采取相應的工作方式，提高了工作效率；CC2500的輸出功率比nRF2401AG高，最高可達1dbm；支持每個數據包連接質量指示；具有單獨的 64 字節 RX和 TX數據 FIFO，能依次發送或者接收更大的數據包；在芯片中集成了各種糾錯評估指示電路，屬于一種比較嚴謹?shù)臄?shù)傳模塊。它的不足之處在于傳輸速率不如nRF2401AG，不過對于一般應用，500kbit/s的速率也足夠了。

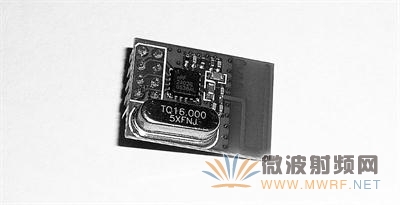

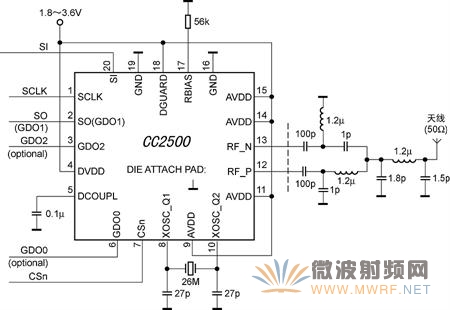

典型應用見圖4，外形見圖5。

BK2411

BK2411無線模塊是上海博通的產品，采用FSK與GFSK調制方式，具有1Mbit/s或者高達2Mbit/s的傳輸速率；而且可編程輸出功率：-35dbm、-25dbm、-15dbm、0dbm、5dbm；與前兩款模塊相比，它最大的優勢在于具有6個數據管道，可組成1：6星形網絡；同時，每個數據管道具有收發32字節的FIFO。它的缺點在于功耗控制相對于其他模塊稍弱，而且同等誤碼情況下，距離不及其他模塊，但是由于價格因素，該模塊還是比較有性價比的。

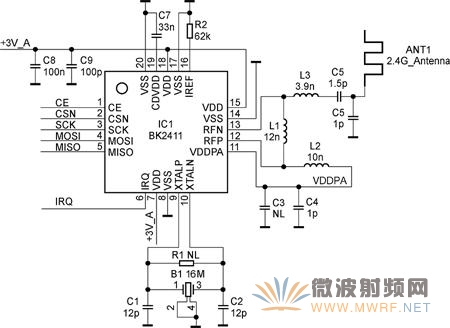

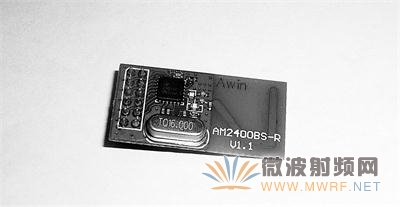

典型應用見圖6，外形見圖7。

nRF24L01

nRF24L01無線模塊是Nordic公司在nRF2401AG基礎上的升級產品，具有130μs的快速切換和喚醒時間，與BK2411一樣，特有的MultiCeiverMT硬件同時提供6個接收機的功能,另外，將nRF2401AG的1Mbit/s的速率提升至2Mbit/s，使得高質量的VoIP 成為可能；nRF24L01在低功耗方面尤為出色，特別適合采用鈕扣電池供電的2.4GHz應用，整個解決方案包括鏈路層和MultiCeiver功能，提供了比nRF2401AG 更多的功能和更低的電源消耗,與目前的藍牙技術相比，在提供更高速率的同時，只需更小的功耗。

典型應用見圖8，外形見圖9。

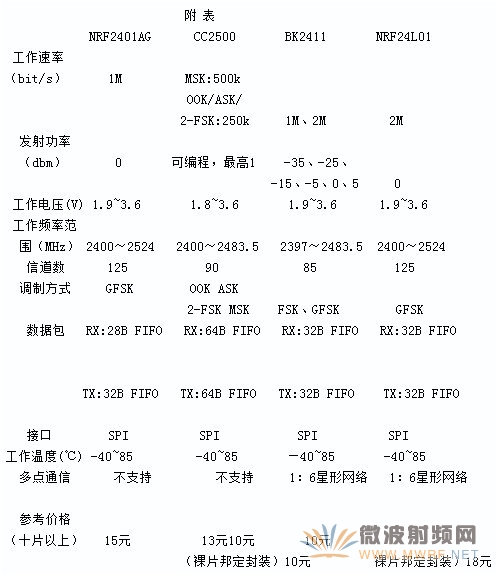

在此，將各個模塊重要參數進行簡單的比對，見附表，希望對大家的選擇有所幫助。

結束語

2.4G模塊其實遠不止這幾款，但是大多在工作方式、傳輸速率和網絡構成上都大同小異，掌握一種自己熟悉的2.4G模塊也許會在很多開發應用上開辟一種新的思路。
另外，最近在搜索網絡時發現有人在研制無線編程器，通過兩塊無線模塊配合對單片機進行無線編程，這其實也是一種很好的應用，有興趣的讀者可以試試。
