飛速發展的無線通信系統和網絡正面臨著一系列的障礙，例如迅速增長的帶寬需求(如單一網絡的帶寬需求從幾兆赫茲增加到幾百兆赫茲)與高速業務的需求(如單用戶從幾兆比特每秒增加到幾百兆比特每秒)和有限的頻譜資源之間存在著固有的矛盾；例如多種制式(如移動通信有3G/E3G/4G)異構的無線網絡(無線局域網/移動通信/無線接入)需要良好和諧的共存等等。

如何提高頻譜的利用率和保證不同異構無線網絡的協同工作，以滿足多種業務需求和更好的用戶體驗已成為無線通信發展的必然趨勢和主要挑戰。

認知無線電技術是應提高頻譜利用率而生并被廣泛關注的技術。

認知無線電(CR)的概念最早是由Joseph Mitola等在1999年提出的，它是軟件無線電技術的演化，是一種新的智能無線通信技術。它可以感知到無線電傳輸?shù)沫h(huán)境特征，并通過無線電知識描述語言與通信系統進行智能交流，對無線環境分析、理解和判斷，自適應地調整系統的通信參數，在不影響授權用戶通信的前提下，智能地利用空閑的頻譜為認知用戶提供隨時隨地、高可能性的接入，極大地提高了頻譜利用率。

認知無線電概念的提出引起了通信界的廣泛關注，無線業界普遍認為它是解決無線頻譜資源低利用率問題的最佳方案，將成為下一波有沖擊性的浪潮。

利用認知無線電技術，可使沒有頻率使用許可的用戶在對法定授權用戶不產生影響的前提下，來使用已分配的頻段，從而更高效地對無線頻譜資源加以利用。這種特性使得認知技術成為緩解日益緊張的頻譜資源壓力的有效方法之一。

認知無線電技術本質上是一種智能的利用頻譜資源的方法，它通過感知能力探測并獲得可用的頻譜資源，對這些資源進行管理和協調，然后分配給無線用戶進行優化的使用，從而獲得高性能的頻譜利用率。因此可以說，認知無線電通信的過程是圍繞著對頻譜資源的高效管理和利用開展和進行的，對無線頻譜資源管理技術的研究是探索認知通信領域中的關鍵組成和重要分支。在認知環形結構(CC)中，對資源的管理和分配控制是非常關鍵的一環。只有在良好的管理體系指導下，才能對頻譜資源進行最佳的使用。

1 無線頻譜環境資源的描述

認知無線電技術是對無線頻譜資源的利用，因此認知無線電技術領域中接受管理的主體就是無線頻譜資源。為了能夠?qū)︻l譜資源形成更高效更優化的利用，首先就需要對其進行透徹的分析，考察它們的特征指標和狀態參數，這樣才能形成更好的選取關系。

在以往的研究中，針對頻譜感知獲得的環境特征已經形成了一些描述參數，從而從多個側面構建了針對資源可用性的衡量標準。

比較典型和傳統的方式是以干擾溫度作為衡量頻譜性質的參量，Simon Haykin在文獻[1]中給出了干擾溫度的定義以及對它進行估計的方法，并把它作為衡量頻譜空洞可用與否的指標。

除此之外還有許多類似方面的文獻和研究成果，例如文獻[2]提出了一種頻譜容量估計的方法，這種方法是考慮帶寬和允許的傳輸功率以及它們之間的內在關系；文獻[3]用對自回歸系數、動態噪聲、測量噪聲等分析狀態空間模型，并選擇合適的信道跟蹤策略，從而獲取信道狀態信息。

然而，這些研究和分析所針對的參數僅僅局限于對無線頻譜資源的局部描述，只對無線頻譜資源的單一性能特征或者極少的幾項性能特征進行刻畫。因此，所涉及的資源量無法對無線頻譜資源的整體特性或者相對比較全面的特性進行描述，從而在認知無線電資源管理中將只能依靠局部資源特征針對無線頻譜資源進行分析和管理，對資源的分配也只能獲得片面性能的提升，為資源的管理與選取留下隱患。

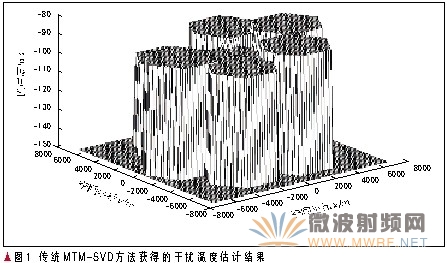

以應用最為廣泛的干擾溫度為例，系統所考察的對象是某個區域內部的干擾溫度值，它是一種等同于信號強度或者功率譜密度的概念，僅能夠反映頻譜環境隨時間的變化，可以看作是一種時頻關系的體現。同時，如果利用文獻[1]所述的多窗譜估計聯合奇異值分解(MTM-SVD)方法進行干擾溫度估計，那么得到的將會是一個個區域內統一的強度體現，如圖1所示的某個時間點的干擾溫度估計結果。

對于頻譜資源的再次利用而言，圖1中表示的結果在空間位置上被區域統一化，使得判決可利用的資源也在空間上被生硬分割，隱形地喪失了許多可用資源。

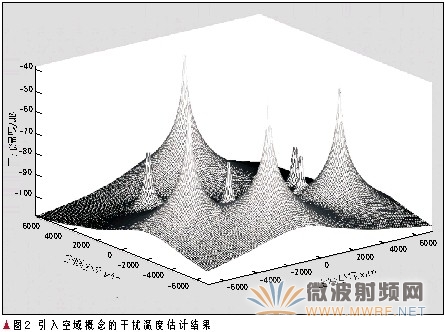

如果能夠在原有干擾溫度的基礎上，引入相應的空間位置因素，通過改進估計方法，就能夠獲得如圖2所示的干擾溫度估計結果。可以看到，此時平滑的空間變化取代了原來結果中的區域階躍變化，使得用來評判頻譜資源可用與否的干擾溫度從時頻的特征變?yōu)榭諘r頻共同作用的特征。

從上面的例子可以看到，增加了空間度量特征的干擾溫度與原始干擾溫度相比，豐富了資源的描述特征，在原有基礎上引入了空間坐標特征，也使得判決可用資源的空間區域更加精確，對資源的再次利用更加高效。基于這種思想，如果能夠引入更多的特征因素，讓它們共同描述無線頻譜資源，那么對于資源管理層面而言，對環境和資源的認識更加客觀和完整，就能夠更確切地把握無線頻譜資源的本質特征，也能夠更優化地對其進行恰當?shù)墓芾砗屠谩?/p>

2 頻譜資源空間及其概念體系

獲取頻譜資源特征之后，認知無線電應該根據用戶要求，為其通信傳輸選擇合適的運行頻段資源。文獻[4]在假設所有信道具有相似信道容量前提下，基于公平性和通信成本提出5種頻譜選擇規則。文獻[5]提出了一種基于SNR的信道跳躍協議用于選擇質量最好的信道。文獻[6]提出在某一特定頻段上的頻譜切換數量可以用來輔助頻譜分配的決策。這些研究是基于對用戶某個或者幾個性能需求進行選擇資源的。

針對上述的比較完整的包含多種特征參數的無線頻譜資源描述，在進行具體衡量時，需要設計和構建一種更加完備的結構和方法來決定資源的可利用程度。

為了將上述對無線資源不同角度的多種特征描述進行有機的統一和組合，可以利用數學上的空間概念來進行表述，利用多維坐標系來構建無線頻譜資源空間的數學模型并加以研究。

從不同角度和不同層面考察無線頻譜資源可以獲得多種描述資源特征參數，將這些特征參數作為元素個體，并對各個元素進行嚴格的數學定義和明確表征。然后以這些數學表示的特征參數元素為考察量，并賦予坐標維度的概念，那么就構成了多維表示的頻譜空間。

資源空間是用數學語言描述的包含眾多特征參數元素的科學概念。譬如如果僅考察頻譜資源在時間、頻率、干擾溫度3個特征參數之間的關系，并分別以它們?yōu)閰⒖甲鴺?biāo)，可以形成一個簡單的僅具有3個維度的空間模型，如圖3所示。當考察的特征參數有n 種時，即可形成n 維的資源空間表示。

在分析各個特征參數之間的內在關系，并將它們數學的表示成函數關系時，頻譜資源空間也可以被看作是n 維函數或函數組。這樣設定的函數關系在多個維度上是連續的，但是在無線資源的管理中，為了便于記錄和衡量，需要將它們進行離散分割，例如時間變化將根據采樣間隔或者時間分辨率進行離散。那么上述的空間從各個維度都經過離散之后，就會形成一種網格狀結構，這就可以稱為頻譜網格。頻譜網格是為了構建可管理的基本資源單元，在空域、時域、頻域等多個維度上都對頻譜資源空間進行離散化后的結構和表征方法的描述。

在認知無線電系統對無線頻譜資源進行管理，并對具體的認知系統用戶分配資源時，針對用戶的不同需求，資源空間中適合用戶的資源也不盡相同，因此就需要針對不同的用戶需求構建特定的可用資源集合。面對使用空間體系描述的無線頻譜資源，用戶的實際需求需要具備和資源空間的映射關系，才能成為在資源空間中的具體衡量指標。在衡量資源的可用性時，根據用戶需求映射的衡量標準來判斷資源網格中各個離散化的資源個體，從而決定這個頻譜資源單元是否可用。那么這些根據用戶需求映射標準形成的資源網格中的可用資源集合，即可被稱為資源圖譜。

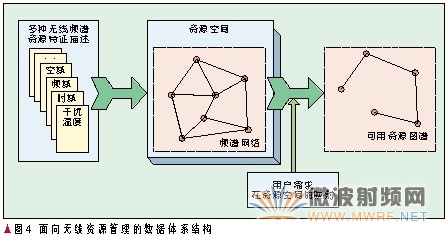

這樣，從頻譜資源元素到頻譜資源空間，到頻譜資源網格，到頻譜資源圖譜，就能夠形成了面向無線資源管理的數據體系結構和理論概念基礎，如圖4所示。

3 無線頻譜資源管理結構

無線資源管理體系包括兩個方面，一是對無線資源的表示，二是實現資源管理的結構。前者在上述的資源空間中已經說明，在此將分析管理層面的結構問題。

針對資源管理解決方案的研究也是熱點之一。文獻[7]提出了一種利用集中單元控制頻譜分配和接入過程的方法，網絡中的每個分布式節點都把自己感知的信息匯集到集中控制單元，并由它進行頻譜分配。文獻[8]給出了不能構建集中結構時的分布解決方案，每個分布式節點都參加頻譜分配并由節點自己決定頻譜接入。合作式頻譜共享策略考慮節點的行為對其他節點的影響，而非合作式的策略[9]僅僅考慮自己節點的行為。Menon討論了在合作式的環境下，Overlay頻譜共享和Underlay頻譜共享方案的效果[10]。從實用性和整體的角度上而言，分布式管理方式具有較多的優勢，將它與前述的資源空間體系結合，即形成如下的管理結構。

在認知無線電通信系統中，使用無線頻譜資源的設備可以分布在地面上，也可以在空中，也可以在地下。當任一用戶處于任一空間位置時，它認知到的頻譜資源的使用情況是不一樣的。它可能感知到地面設備發射的信號，也可以感知到空中飛行器發射的信號，也可以感知到衛星或深空探測器發射的信號。由于不同地點的發射設備的功率、天線的方向性、帶寬、運動特性、動態行為可能各不相同。為了進行有效的管理，需將所有可能使用無線頻譜資源按照物理空間和網絡覆蓋進行分割，形成頻譜管理的網格，即如圖5所示的圍繞地球的一層分割點。

為了對頻譜資源空間進行管理，以及對管理網格進行必要的維護更新，可分層分級設置傳感器。可以獨立的設置傳感器網格，也可以與應用系統共址設置。

分層分布式數據庫是進行資源管理的有效途徑，將上述的資源管理網格及其對應的可用資源圖譜等數據進行分層，分別存儲在不同層次的數據庫中，最低層的數據庫可以管理若干個資源單元，第n 層的數據庫管理若干個第n -1層的數據庫。當一個用戶在運動或者變化過程中需要穿越不同層次的資源管理網格時，由多個層次的數據庫聯合為其服務，如圖6所示。

數據庫的方式是進行資源管理的有效途徑，利用成熟的數據庫管理技術，可以將上述的資源管理網格和可用資源圖譜等數據有效存儲和管理，也可以指導進行信息的更新和索引。根據用戶的類型，與資源數據庫的交流方式可以不同。可以利用現有的公眾移動通信網絡的數據業務或Internet網絡，訪問資源數據庫；也可以利用公共資源控制信道提供資源服務。

在數據庫的信息交流中，公共控制信道可以作為比較適合的通信途徑。非授權用戶可以通過該信道獲取資源信息。公共資源控制信道根據服務的用戶類型、用戶數量、業務類別等優化配置。

在認知環境中，公共控制信道無法成為固定頻率的信道，它應該也是屬于非授權使用者之一，隨外界環境的變化而發生變化。這樣在公共控制信道兩端的信息交流點需要考慮如何進行頻點的協同約定。實現的方法可以借鑒循環定位、循環不定位、循環分散定位、表明信道的循環不定位等動態信道分配算法。

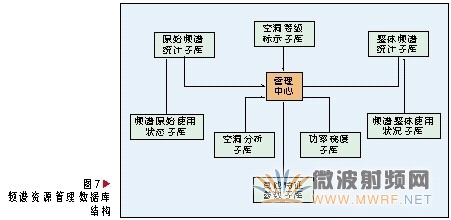

頻譜資源管理的數據庫將包含了若干個子庫，如圖7所示。數據庫通過對資源空間的感知信息的分析處理，對頻譜的使用狀況做出詳實描述，根據非授權用戶的需求，形成資源圖譜。各個子庫之間可以產生如下關系：頻譜原始使用狀態子庫為原始頻譜統計子庫提供服務，頻譜整體使用狀態子庫為整體頻譜統計子庫提供服務，而空洞分析子庫、空洞等級標示子庫、功率梯度子庫等子庫以及原始頻譜統計子庫和整體頻譜統計子庫都是為管理中心服務的。

4 結束語

認知無線電技術是為了解決頻譜資源匱乏問題而提出的，其核心思想就是對無線頻譜資源的深度利用，因此可以說，認知無線電技術就是圍繞無線頻譜資源的管理與利用而開展的。

良好的管理結構與方案能夠帶來整個系統的性能提升。隨著認知無線電技術的發展與逐步應用，資源管理技術的重要性也愈發突出，因而對其進行研究與討論有很重要的意義。上述的幾點內容是筆者在對認知通信技術研究過程中發現的問題，一方面這些想法還處于初步階段，需要更深入的研究豐富，另一方面以上幾點僅僅是認知科學研究的一個側面，對于資源管理領域的研究需要更多的內容支撐。

5 參考文獻

[1] HAYKIN S. Cognitive radio: brain-empowered wireless communications[J]. IEEE Journal on Selected Areas in Communications, 2005 ,23(2):201-220.
[2] WILD B, RAMCHANDRAN K. Detecting primary receivers for cognitive radio applications[C]//Proceedings of 1st IEEE International Symposium on New Frontiers in Dynamic Spectrum Access Networks (DySPAN'05), Nov 8-11, 2005, Baltimore, MD, USA. Piscataway, NJ,USA: IEEE, 2005:124-130.
[3] HAYKIN S, HUBER K, CHEN Z. Bayesian sequential state estimation for MIMO wireless communications[C]//Proceedings of the IEEE, 2004,92(3):439-454.
[4] ZHENG H, CAO L. Device-centric spectrum management[C]//Proceedings of 1st IEEE International Symposium on New Frontiers in Dynamic Spectrum Access Networks (DySPAN'05), Nov 8-11, 2005, Baltimore, MD,USA. Piscataway, NJ,USA: IEEE, 2005:56-65.
[5] KANODIA V, SABHARWAL A, KNIGHTLY E. MOAR: a multichannel opportunistic autorate media access protocol for Ad hoc networks[C]//Proceedings of IEEE First International Conference on Broadband Networks (BROADNETS'04), Oct 25-29, 2004, Washington, DC, USA. Piscataway, NJ,USA: IEEE, 2004:600-610.
[6] KRISHNAMURTHY S, THOPPIAN M, VENKATESAN S, et al. Control channel based MAC-layer configuration, routing and situation awareness for cognitive radio networks[C]//Proceedings of IEEE Military Communications Conference (Milcom’05), Oct 17-20, 2005, Atlantic,NJ,USA. Piscataway,NJ,USA:IEEE,2005: 455-460.
[7] BRIK V, ROZNER E, BANARJEE S, et al. DSAP: a protocol for coordinated spectrum access[C]//Proceedings of 1st IEEE International Symposium on New Frontiers in Dynamic Spectrum Access Networks (DySPAN'05), Nov 8-11, 2005, Baltimore, MD, USA. Piscataway, NJ,USA:IEEE,2005:611-614.
[8] ZHAO J, ZHENG H, YANG G. Distributed coordination in dynamic spectrum allocation networks[C]//Proceedings of 1st IEEE International Symposium on New Frontiers in Dynamic Spectrum Access Networks (DySPAN'05), Nov 8-11, 2005, Baltimore, MD,USA. Piscataway, NJ,USA:IEEE, 2005:259-268.
[9] ZHAO Q, TONG L, SWAMI A. Decentralized cognitive MAC for dynamic spectrum access[C]//Proceedings of 1st IEEE International Symposium on New Frontiers in Dynamic Spectrum Access Networks (DySPAN'05), Nov 8-11, 2005, Baltimore, MD, USA. Piscataway, NJ,USA:IEEE, 2005:224-232.
[10] MENON R, BUEHRER R M, Reed J H. Outage probability based comparison of underlay and overlay spectrum sharing techniques[C]//Proceedings of 1st IEEE International Symposium on New Frontiers in Dynamic Spectrum Access Networks (DySPAN'05), Nov 8-11, 2005, Baltimore, MD, USA. Piscataway, NJ,USA: IEEE,2005:101-109.
