利用低成本四運放驅動RF調制器

本文介紹的視頻電路組合了音頻副載波陷波器、群延遲均衡器和幅度調節電路，在NTSC應用中用于驅動RF視頻調制器。

圖1所示視頻電路組合了ITU-470標準所要求的音頻副載波陷波器和群延遲均衡器。電路還包括一個幅度調節電路，在NTSC應用中能夠驅動RF視頻調制器(PAL制式需要一個可微調的全通濾波器)。

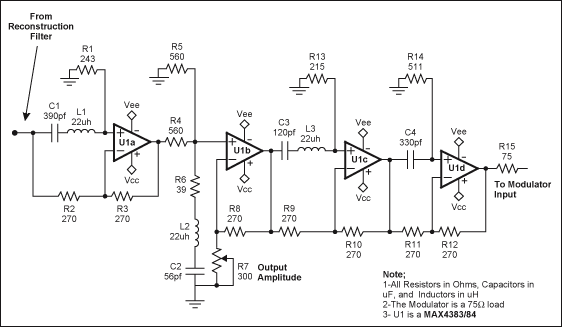

圖1. 用于NTSC制式的陷波器和延遲均衡器

為了獲得最佳性能，輸入應該由低阻信號源驅動，例如運算放大器或有源濾波器。兩個二階全通濾波環節(U1a、R1、C1、L1)和(U1c、R13、C3、L3)以及一階全通濾波環節(U1d、C4、R14)構成五階群延遲均衡器，用于補償陷波器(U1b、R6、C2、L2)引入的群延遲，如圖2所示。電位器R7可以根據調制器的要求調節輸出幅度。

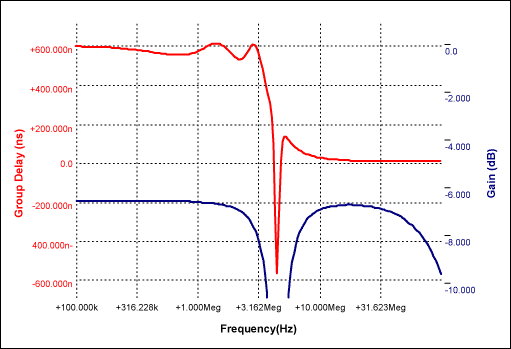

圖2. 圖1所示陷波器和群延遲補償電路的增益和群延遲頻響

陷波器中心頻率由L2和C2設置；陷波深度和帶寬由R4、R5、R6設置。典型的陷波深度大于-16dB，2.5MHz以上增益平坦度為±0.5dB。
