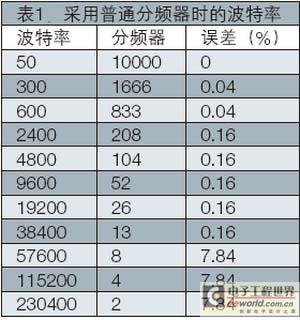

一般情況下，可以用一個現有的振蕩器，為一個UART產生一個波特率時鐘。振蕩器頻率必須作分頻，而分頻會帶來波特率誤差。表1表示當用一個8 MHz晶振和一個普通的二進制分頻器生成波特率時，產生誤差的百分比。本例中的系統可以獲得一個比波特率快16倍的時鐘。

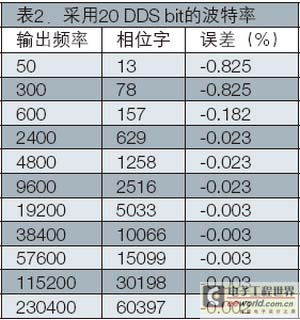

　　當示波器頻率不相匹配時，波特率設置中的誤差會增加。此時，可以增加一個工作在18.432 MHz的振蕩器，以盡可能減小誤差率。另外，可以采用DDS（直接數字綜合）方法，以較高波特率使用相同振蕩器，從而降低誤差（表2）。

　　參考文獻1中描述了基本的DDS操作原理。本設計采用了一種較簡單的DDS版本，只有一個方波輸出（圖1）。可以從相位累加器的MSB獲得方波的輸出。也可以增加一個除2級，使獲得的信號有50%的占空比。波特率時鐘頻率的計算方法是：波特率時鐘 = (基準時鐘×控制字/2N)/2，其中N是相位累加器的位數。代碼清單1（http://www.edn.com/file/25467-Modified_DDS_functions_as_baud_rate_generator_listing.doc）是一個采用20位相位累加器和16位控制字的DDS波特率發生器的Verilog實現。

　　 參考文獻 1. A Technical Tutorial on Direct Digital Synthesis,” Analog Devices, 1999.
