近年來，隨著現代無線通信技術的快速發展，濾波器ODM行業迎來了新的機遇和挑戰：頻譜資源稀缺導致通信系統的頻率分配越來越密集。為了滿足系統自身收發要求并實現多系統共用，這就需要提高濾波器的抑制指標要求。另外，無線系統節能減排要求更加嚴格的功耗控制，在此條件下，濾波單元必須在滿足高抑制條件的同時，實現更好的帶內插損指標。室外站型的不斷演進和系統小型化的趨勢，要求濾波單元在更小的空間內實現所需的指標。

采用傳統的金屬同軸腔濾波器，在滿足帶外強抑制的情況下，帶內插損值會很大，嚴重?fù)p耗了系統的發射功率。介質諧振器的出現，解決了目前所面臨的問題。介質諧振器相比金屬諧振器具有兩大優點：1、高Q值；2、穩定的溫度特性，這兩大優點給我們設計濾波器帶來了很大幫助。

介質多模的新技術

傳統的單模介質濾波器在單腔中產生一個諧振模，三模濾波器在單腔中產生三個相互獨立的諧振模介質多模技術，是利用介質諧振器本身的結構對稱性，在一個單腔里面產生三個相互正交的諧振模式及三個帶外傳輸零點。所采用介質材料具有高Q值，高頻率精度及高溫度穩定性。圖一是多模單腔的模型和頻率仿真結果，圖二是三種模式的場分布。

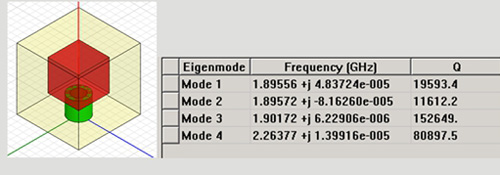

圖一 單腔模型和頻率仿真結果

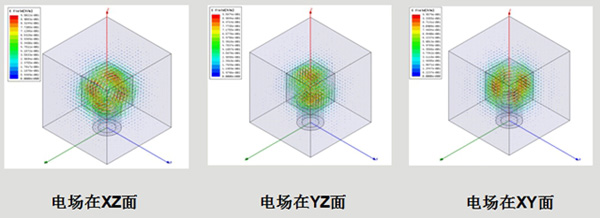

圖二 三種模式的場分布

介質多模新技術的優勢：

1、超高通-阻斜率和高頻譜利用率：在離通帶很近的頻點可以做到很高的抑制，這樣可以更合理高效的利用頻譜資源；

2、低插入損耗：介質諧振器在對應的三個諧振頻率下都具有較高的Q值；

3、體積小、重量輕：用單腔三模實現了單模三槍的功能，從而減小了產品的尺寸和制造成本；

4、高功率容量。
