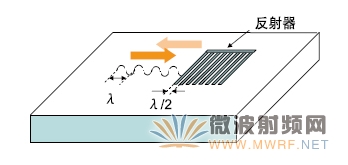

構成SAW設備的基本要素就是上面所說的叉指式換能器（IDT）和反射器（Grating）。要反射波長λ的彈性表面波，則需在反射器上設置λ/2的間距，并連接多個電極等反射源等，由此可以從總體上獲得較大的反射率。下面介紹幾臺使用了IDT或反射器的SAW設備結構。

圖3

SAW諧振器

圖4

圖5

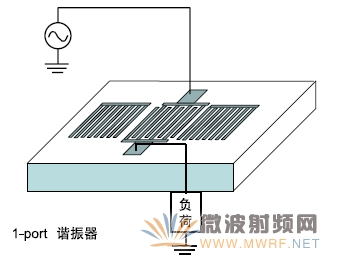

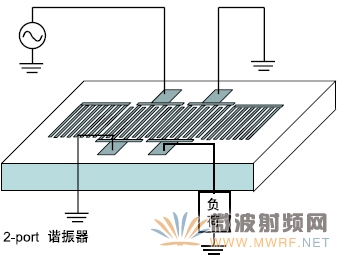

在通過IDT激勵的SAW的傳播方向設置反射器，由此可以引發諧振。利用了這個特性的彈性表面波設備就是SAW諧振器。只有一個IDT時稱作單端口諧振器，而在兩個反射器之間設置了2個帶有輸入、輸出端子的IDT時稱作雙端口諧振器，根據IDT之間的傳輸特性，有時也可作為濾波器使用。

橫向型

圖6

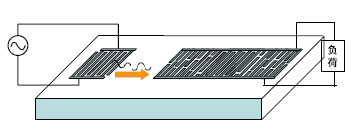

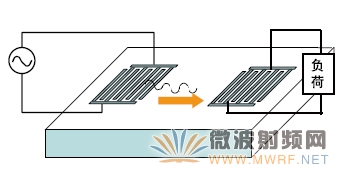

橫向型大多用于TV用IF濾波器或BS接收器用濾波器等。通過對波的電極指公差范圍的調整，可以設計具有靈活性的頻率特性。

梯型

圖7

圖8

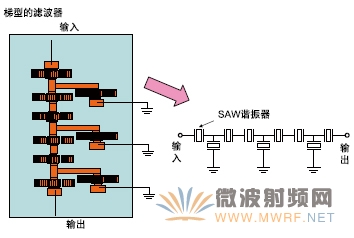

現在SAW設備已經被廣泛應用于手機等設備。這里使用的結構大致可以分為2種。一種是被稱為梯型的濾波器，即將上述單端口諧振器連接成梯型狀態的濾波器。
